Открытый узел

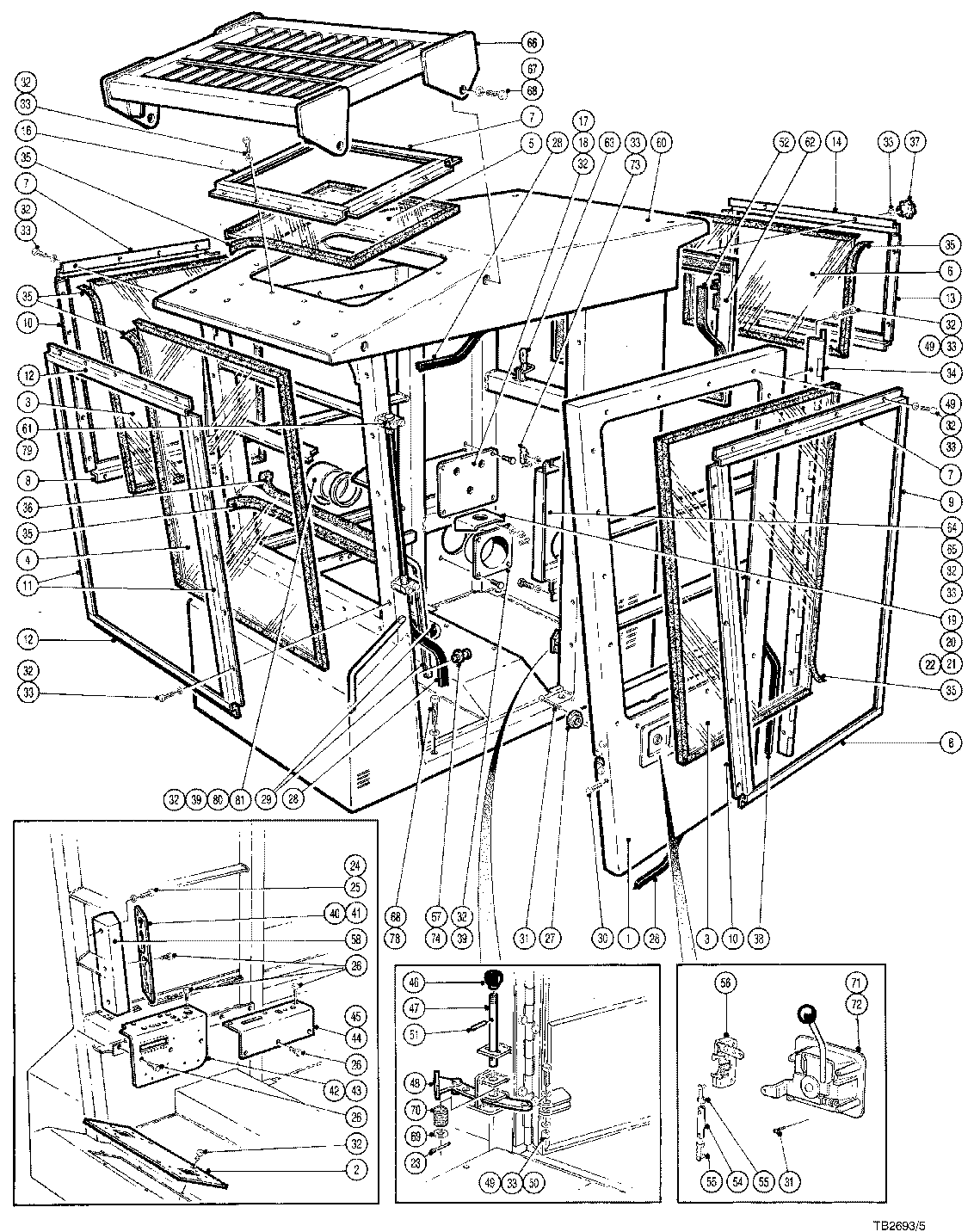

CAB ASSEMBLY ( CI9149 - CB9524) 6142-045/10 [6142-045/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	700063900	1	DOOR	-
2	700081900	1	PLATE -	-
3	700071000	2	Window	-
4	700071100	1	WINDOW	-
5	700071200	1	WINDOW	-
6	700071300	1	WINDOW	-
7	700071500	4	Strip	-
8	700071600	2	Strip	-
9	700071700	2	Strip	-
10	700071800	2	Strip	-
11	700071900	2	STRIP	-
12	700072000	2	STRIP	-
13	700072100	2	STRIP	-
14	700072200	2	STRIP	-
16	700072400	2	SRTIP	-
17	700089400	1	PLATE -	-
18	-------	1	O-RING	-
19	810768000	2	WASHER*5/16	-
20	810966300	2	LOCKNUT*5/16-18UNC	-
21	700004000	1	PLATE -	-
22	-------	1	O-RING	-
23	840045400	1	COTTER PIN 1/8 X 1	-
24	810878100	3	WASHER*1/4	-
25	810876600	3	HEX HEAD BOLT 1/4-20 UNC X 1/2	-
26	810574300	18	SCREW	-
27	700269900	1	PLUG-BUTTON -	-
28	701349700	1	SEAL-124" LONG	-
29	701360100	1	TRIM-75" LONG	-
30	810088800	4	BOLT*1/4-20UNCX1	-
31	811143100	4	SCREW #10-24UNCX1.50	-
32	840799300	117	BOLT*3/8-16UNCX3/4	-
33	810309800	104	FLAT WASHER 3/8 - HARDENED	-
34	700075400	1	HINGE	-
35	701360000	1	CHANNEL-816" LONG	-
36	701349900	1	CHANNEL-198" LONG	-
37	700301900	8	KNOB -	-
38	701349800	1	SEAL-61" LONG	-
39	700088500	1	TUBE	-
40	700089500	1	PLATE	-
41	-------	1	O-RING	-
42	700089300	1	PLATE -	-
43	-------	2	O-RING	-
44	700088400	1	PLATE - INCL. DECAL	-
45	-------	1	O-RING	-
46	810823700	1	KNOB	-
47	700068600	1	LUG -	-
48	700080300	1	ARM -	-
49	810677900	20	LOCKNUT*3/8-16UNC	-
50	810080300	1	BOLT*3/8-16UNCX1-1/2	-
51	810326100	1	PIN	-
52	-------	1	O-RING	-
54	811088100	1	LINK	-
55	811095600	2	CLIP	-
56	700329700	1	Latch	-
57	700329800	1	Bolt	-
58	700084500	1	BOX - CONSOLE	-
60	700047000	1	CAB	-
61	700046600	2	CLAMP -	-
62	700069300	1	FRAME-WINDOW	-
63	700272500	6	CLAMP	-
64	700050600	1	BOX -	-
65	700065300	1	HINGE	-
66	700234200	1	GUARD	-
67	810084400	4	BOLT*3/4-10UNCX2	-
68	810002100	14	WASHER*3/4	-
69	810011600	1	WASHER*1/2	-
70	810320200	1	SPRING	-
71	700272300	1	Handle	-
72	841934000	1	KEY	-
73	810172300	2	WINGNUT 3/8 - 16 UNC	-
74	700665100	1	Nut	-
78	810875200	10	BOLT*3/4-10UNCX4-1/2	-
79	700001200	1	HOSE -	-
80	700069000	1	ELBOW -	-
81	811467200	1	CLAMP -	-
-	701280900	1	PLATE - CM9244, CM9250 AND UP	-
-	701281200	1	CONSOLE - CM9244, CM9250 AND UP	-

CAB ASSEMBLY ( CI9149 - CB9524) 6142-045/10 [6142-045/10]

Нет текстового описания
