Joystick Pilot Control with Front Auxiliary Hydraulics

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT375057	1	Plate	-
2	AT352262	1	Hydr./Pilot Control Valve	Components Listed On Separate Pages
3	AT330180	1	Solenoid Hydraulic Valve	Cartridge Only
3	AT423341	2	Solenoid Valve Coil	-
3	F433465	1	Seal Kit	-
3	T225291	1	Nut	-
3	AT330179	1	Solenoid Hydraulic Valve	-
4	AT363359	1	Flow Control Hyd. Valve	Components Listed On Separate Pages
5	AT195957	1	Hydraulic Accumulator	-
5	R26448	1	O-Ring	-
6	38H1160	2	Adapter Fitting	-
7	T77613	2	O-Ring	-
8	R26448	2	O-Ring	-
9	38H1004	2	Elbow Fitting	-
10	R26448	2	O-Ring	-
11	T77613	2	O-Ring	-
12	38H1016	3	Tee Fitting	-
13	T77613	6	O-Ring	-
14	R26448	3	O-Ring	-
15	38H1045	1	Elbow Fitting	-
16	T77613	1	O-Ring	-
17	R26448	1	O-Ring	-
18	38H1023	1	Tee Fitting	-
19	R26448	1	O-Ring	-
20	T77613	2	O-Ring	-
21	38H1094	1	Elbow Fitting	-
22	T77613	1	O-Ring	-
23	AT187666	5	Adapter Fitting	-
24	62H1054	1	Adapter Fitting	-
25	R26448	1	O-Ring	-
26	N380408	1	Clamp	-
27	T251938	1	Label	Joystick Control w/ Multipurpose Bucket
28	T251905	1	Label	Pilot Control Plumbing Connections
29	19M7862	4	Screw	M6 X 20
30	19M7810	1	Screw	M10 X 80
31	19M7811	1	Screw	M10 X 90
32	19M7834	2	Screw	M6 X 45
33	14M7303	8	Flange Nut	M6

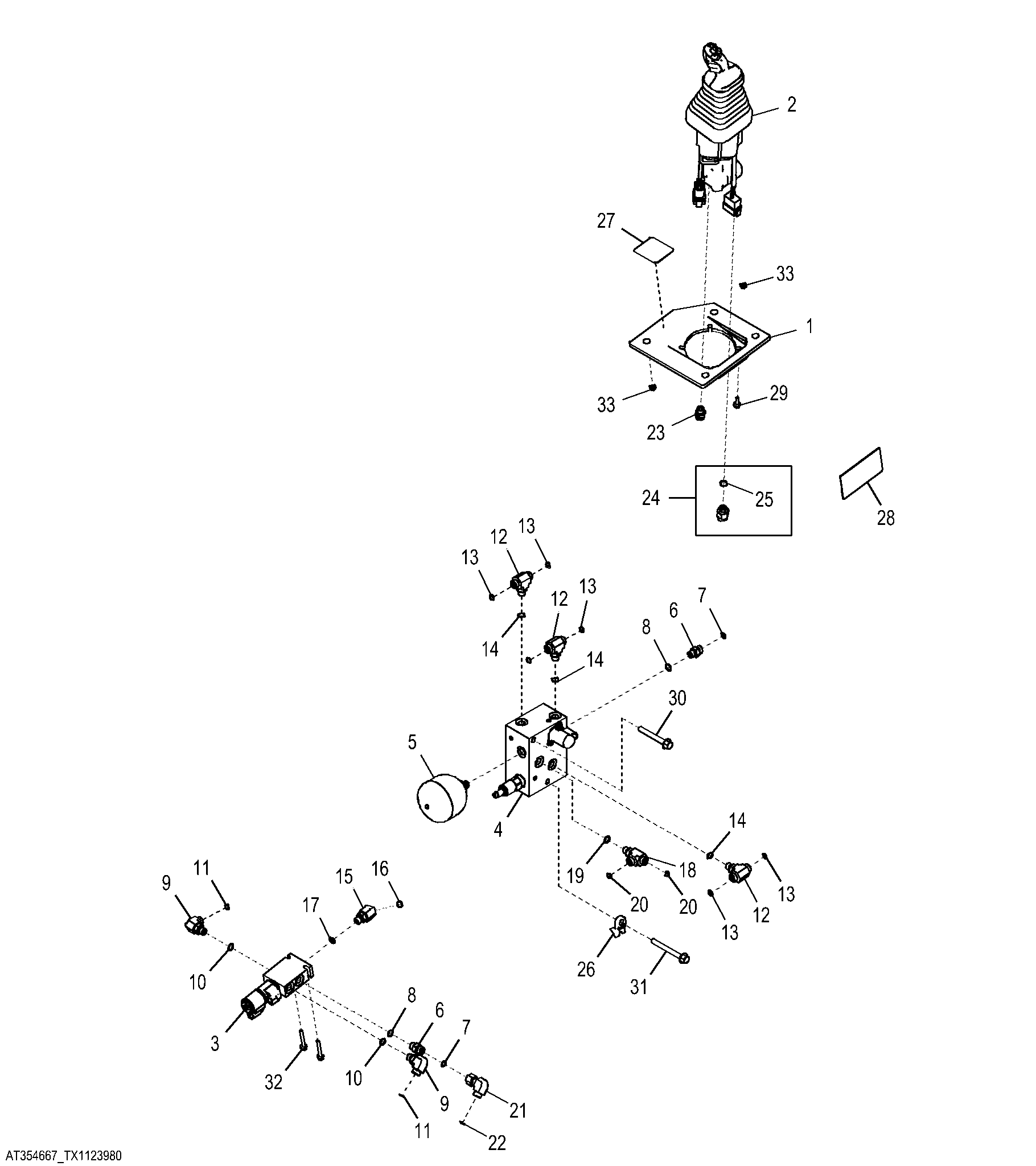

Joystick Pilot Control with Front Auxiliary Hydraulics

Нет текстового описания
