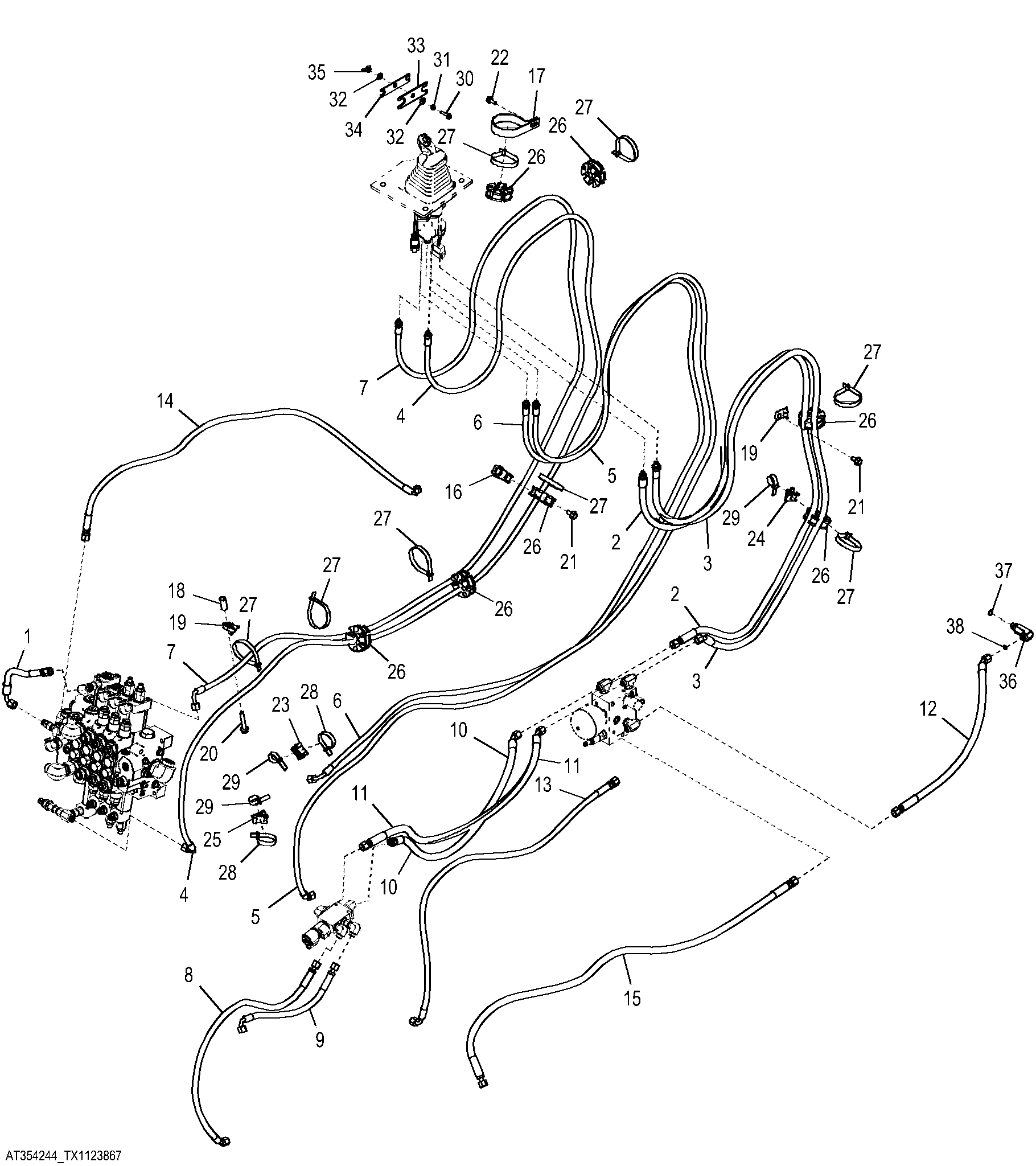

2 Axis Pilot Plumbing with Multipurpose Bucket

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT392119	1	Hydraulic Hose	Fabricate
2	AT407320	1	Hydraulic Hose	Fabricate
3	AT407330	1	Hydraulic Hose	Fabricate
4	AT407325	1	Hydraulic Hose	Fabricate
5	AT407324	1	Hydraulic Hose	Fabricate
6	AT407321	1	Hydraulic Hose	Fabricate
7	AT407327	1	Hydraulic Hose	Fabricate
8	AT407026	1	Hydraulic Hose	Fabricate
9	AT407027	1	Hydraulic Hose	Fabricate
10	AT407029	1	Hydraulic Hose	Fabricate
11	AT407025	1	Hydraulic Hose	Fabricate
12	AT407331	1	Hydraulic Hose	Fabricate
13	AT407323	1	Hydraulic Hose	Fabricate
14	AT431037	1	Hydraulic Hose	Fabricate
15	AT407322	1	Hydraulic Hose	Fabricate
16	AT360806	1	Hose Clamp	-
17	T240160	1	Clamp	-
18	28H1497	1	Bushing	0.493" X 0.675" X 1-1/2"
19	N380408	2	Clamp	-
20	19M7808	1	Screw	M10 X 65
21	19M7784	2	Screw	M10 X 20
22	19M7866	1	Screw	M8 X 20
23	AN209168	3	Swivel	-
24	AN209168	2	Swivel	-
25	AN209168	1	Swivel	-
26	T242547	7	Block Clamp	-
27	H224073	8	Tie Band	-
28	H224073	2	Tie Band	-
29	H224073	5	Tie Band	-
30	19M7796	1	Screw	M6 X 30
31	14M7303	1	Flange Nut	M6
32	24H1821	2	Washer	9/32" X 47/64" X 1/16"
33	E131298	1	Tool	STC Disconnect
34	T212304	1	Tool	STC
35	14M7019	1	Wing Nut	M6
36	38H1568	1	Elbow Fitting	-
37	R26448	1	O-Ring	-
38	T77613	1	O-Ring	-

2 Axis Pilot Plumbing with Multipurpose Bucket

Нет текстового описания
