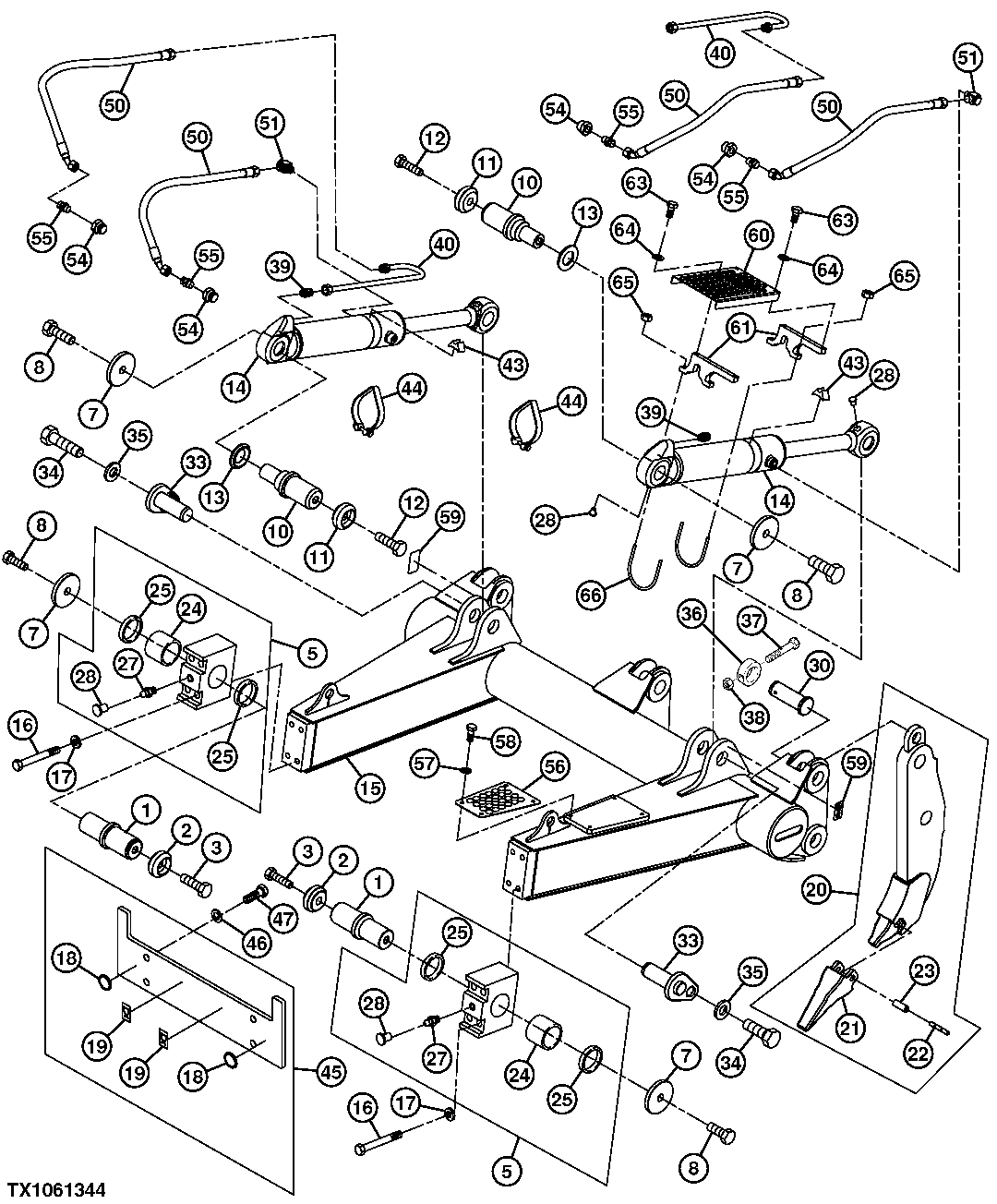

Three Shank Ripper Components

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW9183354	2	Shaft	-
2	LW9183358	2	Seal	-
3	LW4600620	2	Cap Screw	-
5	LW9183347	2	Bearing With Housing	-
7	LW9183357	4	Washer	-
8	LW4600788	4	Cap Screw	-
10	LW9183355	2	Shaft	-
11	LW9183358	2	Seal	-
12	LW4600620	2	Cap Screw	-
13	LW9183356	2	Seal	-
14	LW9967634	2	Hydraulic Cylinder	Complete Components On Another Page
15	LW9183329	1	Frame	-
16	19M8100	8	Cap Screw	M20 X 180
17	24M7396	8	Washer	21 X 34 X 3 mm
18	JD5932	2	Reflector	-
19	AT320756	2	Label	Lift Hook
20	LW9183351	3	Shank	-
21	PM22R10HX	1	Tooth	-
22	PM22RPGP	1	Pin	-
23	PM22RBGB	1	Bushing	-
24	LW9166644	1	Bushing	-
25	AT218840	2	Seal	-
27	AT219273	1	Lubrication Fitting	-
28	AT275211	5	Cap	-
30	LW9036139	6	Pin Fastener	-
33	LW9308645	2	Pin Fastener	-
34	AT264638	2	Cap Screw	-
35	24H1380	2	Washer	11/16" X 1-3/4" X 0.194"
36	AT278388	6	Retainer	-
37	19M8081	6	Cap Screw	M10 X 80
38	14M7517	6	Lock Nut	M10
39	AT261769	2	Fitting	-
40	LW9183349	2	Line	-
43	LW9183364	2	Bracket	-
44	AT314107	2	Clamp	-
45	LW9414079	1	Cover	-
46	24M7396	4	Washer	21 X 34 X 3 mm
47	19M8224	4	Cap Screw	M20 X 60
50	LW7406132	4	Hydraulic Hose	Fabricate
51	AT218914	2	Elbow Fitting	-
54	LW10036057	4	Fitting	-
55	AT261769	4	Fitting	-
56	LW9414075	1	Plate	-
57	24M7055	4	Washer	8.400 X 16 X 1.600 mm
58	19M7881	4	Screw	M8 X 20
59	AT316729	2	Label	-
60	LW10308806	1	Step	-
61	LW10308805	2	Bracket	-
63	19M7162	4	Cap Screw	M8 X 16
64	LW10289803	4	Washer	-
65	14M7273	4	Nut	M8
66	LW10308807	2	U-Bolt	-
