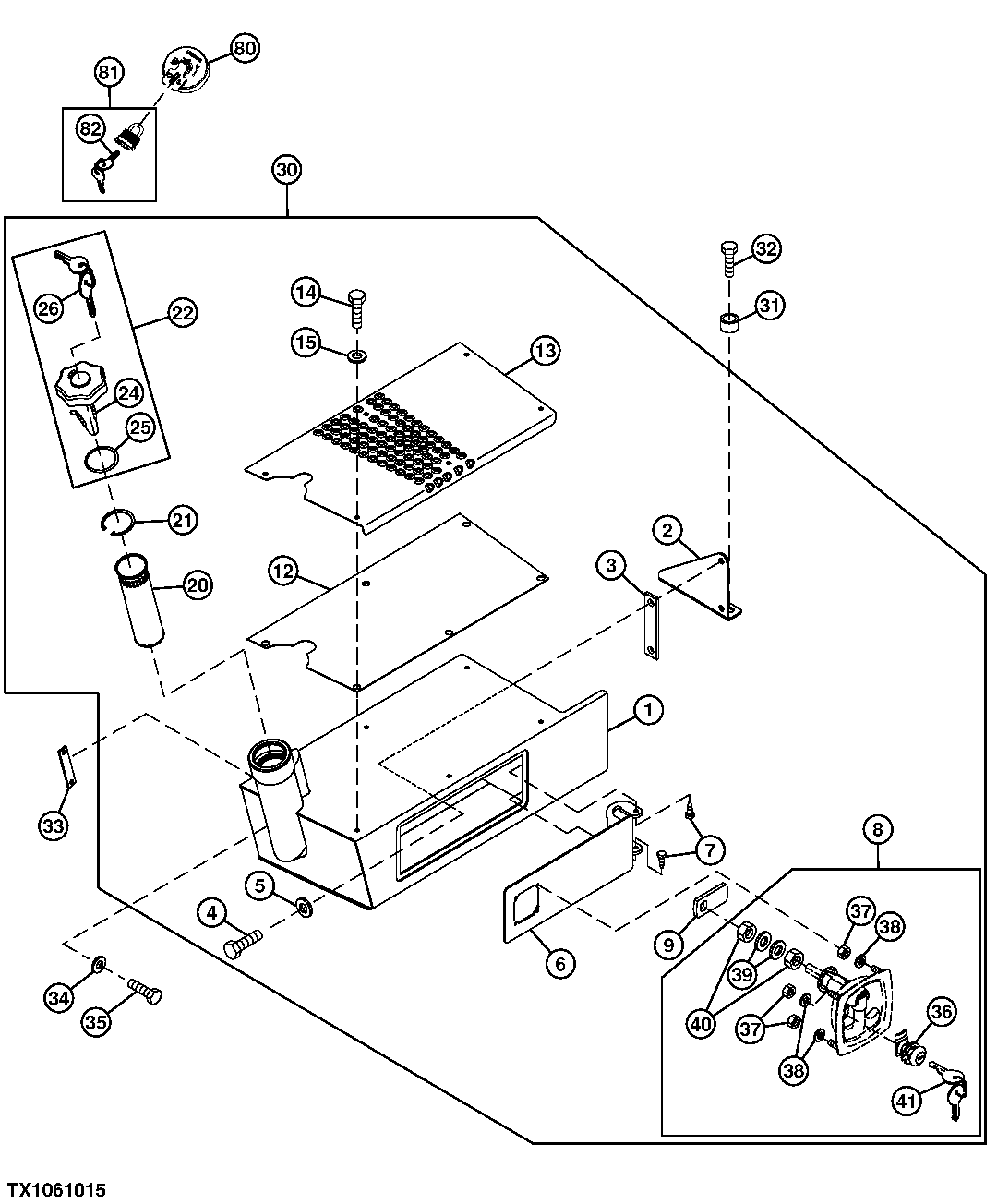

Storage Compartment and Footboard Assembly, Left

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW9749165	1	Toolbox	-
2	LW9749414	1	Bracket	-
3	LW9749413	1	Strip	-
4	19M7403	2	Cap Screw	M12 X 35
5	24H1272	2	Washer	9/16" X 1-1/4" X 1/4"
6	LW9749255	1	Door	-
7	LW9749411	2	Cap Screw	-
8	LW9412956	1	Latch Kit	SUB FOR AT302902 AND AT322845
9	AT316056	1	Lever	-
9	AT322846	1	Lever	-
12	LW9183295	1	Pad	-
13	LW9183294	1	Plate	-
14	19M7881	6	Screw	M8 X 20
15	24M7055	6	Washer	8.400 X 16 X 1.600 mm
20	LW10296919	1	Strainer	SUB FOR AT300545
21	AT218452	1	Retainer	-
22	AT263617	1	Cap	Fuel Cap
24	LW11645153	1	Safety Chain	SUB FOR LW7413912
25	AT274596	1	Gasket	-
26	AT274672	1	Key	-
30	AT323505	1	Toolbox	-
31	AT275224	4	Bushing	-
32	19M8558	4	Cap Screw	M16 X 55
33	LW9184566	2	Strip	-
34	24H1272	4	Washer	9/16" X 1-1/4" X 1/4"
35	19M7403	4	Cap Screw	M12 X 35
36	AT322768	1	Lock	-
37	14M7272	4	Nut	M6
38	LW10289802	4	Washer	This Application, SUB FOR 24M7088
39	24M7028	2	Washer	10.500 X 20 X 2 mm
40	AT265056	2	Nut	-
41	AT274672	1	Key	-
80	LW10304640	1	Tank Kit	Retro Fit, ALSO ORDER (3) M80352
81	LW10443841	1	Lock	-
82	LW10443842	1	Key	-

Storage Compartment and Footboard Assembly, Left
