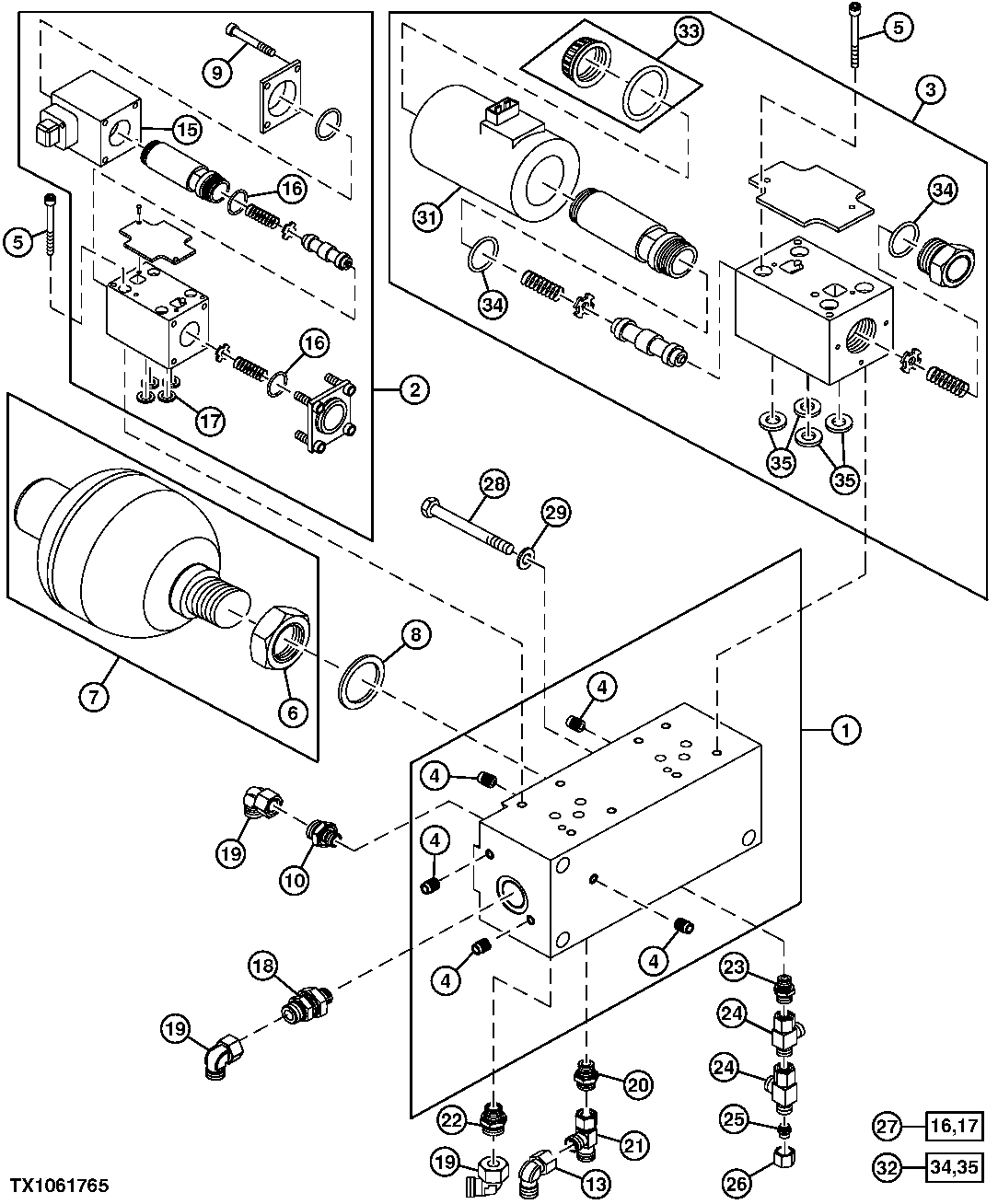

Solenoid Valve Manifold Components

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW9401806	1	Manifold	-
2	LW11114956	1	Hyd Actuated Control Valve	SUB FOR LW10285189
3	LW11114957	1	Hyd Actuated Control Valve	SUB FOR AT314701
4	AT274517	5	Plug	-
5	19M8280	8	Screw	M5 X 45
6	LW10428353	1	Nut	-
7	AT274314	1	Hydraulic Accumulator	-
8	AT274604	1	Gasket	-
9	LW10455366	4	Screw	-
10	AT277292	1	Adapter Fitting	-
13	XEW12LOMDCF	1	Adapter Fitting	SUB FOR LW247117702
13	51M7107	1	O-Ring	9 X 1.500 mm
15	LW11117712	1	Solenoid Valve Coil	SUB FOR LW10455364
16	-	2	Part 14	-
17	-	4	Part 15	-
18	AT274945	1	Check Valve	-
19	XEW15LCF	3	Fitting	SUB FOR AT218893
19	51M7109	1	O-Ring	15 X 2 mm
20	XGE12LMEDCF	1	Elec. Connector Accessory	SUB FOR AT274170
21	51M7107	1	O-Ring	9 X 1.500 mm
21	XEL12LCF	1	Fitting	SUB FOR AT274794 AND LW247128602
22	XGE15LMEDCF	1	Elec. Connector Accessory	SUB FOR AT218620
23	XGE10LMEDCF	1	Fitting	SUB FOR AT218623
24	XEL10LCF	2	Fitting	SUB FOR AT218872 AND LW247242302
24	51M7106	1	O-Ring	7.500 X 1.500 mm
25	XVKA10CF	1	Fitting	SUB FOR AT261740
25	51M7106	1	O-Ring	7.500 X 1.500 mm
26	XM10LCFX	1	Fitting	SUB FOR AT261739
27	LW10455365	1	Seal Kit	-
28	19M7324	3	Cap Screw	M8 X 75
29	24M7338	3	Washer	17 X 30 X 3 mm, SUB FOR LW10289806
31	LW11117964	1	Solenoid Valve Coil	SUB FOR AT314781
32	AT314782	1	Seal Kit	-
33	AT314783	1	Magnet Kit	-
34	-	2	Part 35	-
35	-	4	Part 36	-
