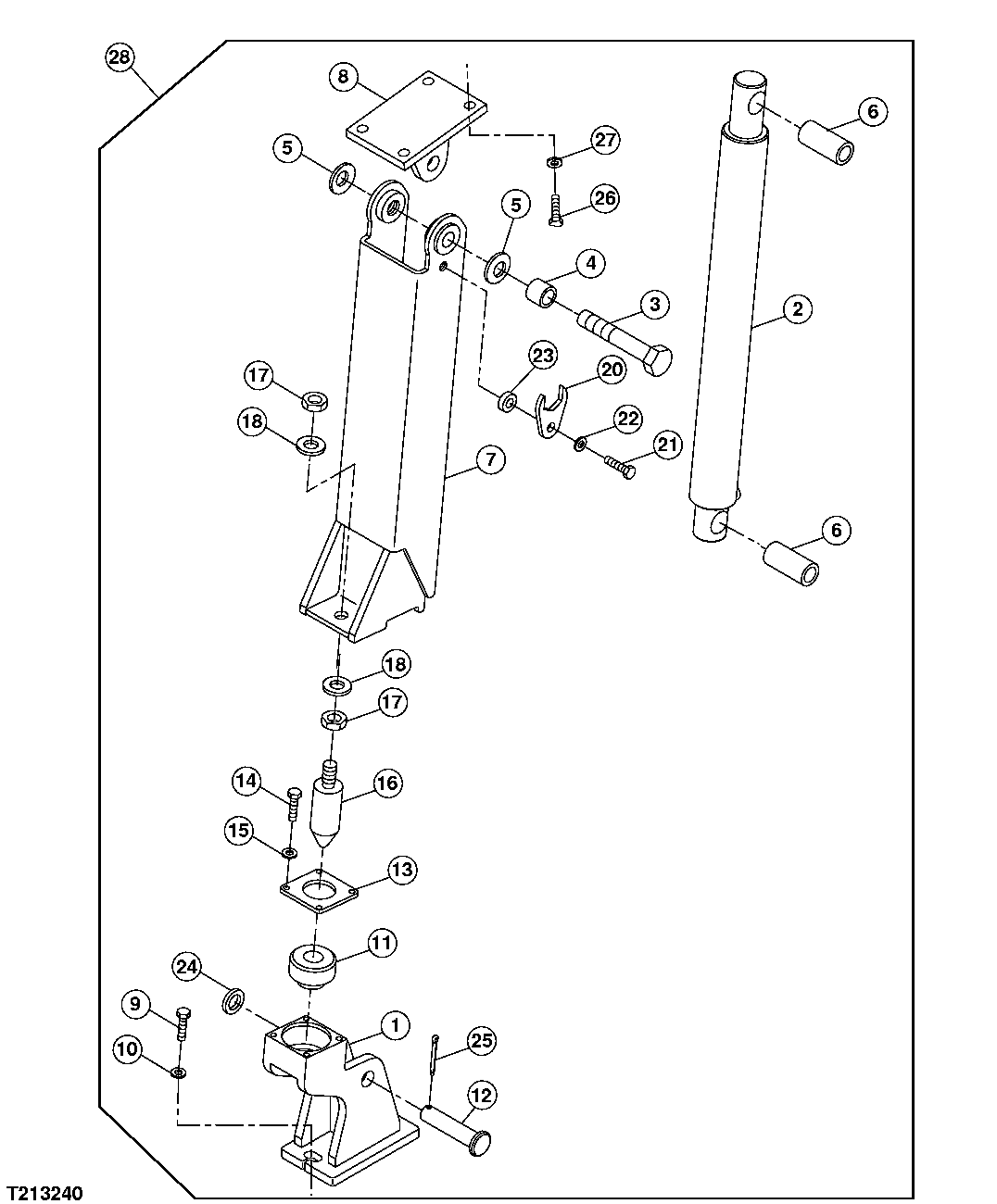

Operator Station Tilt Cylinder and Components

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW9183533	1	Bracket	-
2	AT274827	1	Cylinder	-
3	19M7519	1	Cap Screw	M20 X 120
4	AT275518	1	Sleeve	-
5	T18786	2	Washer	20.574 X 40.640 X 1.067 mm (0.810" X 1.600" X 0.042")
6	AT275231	2	Bushing	-
7	AT275517	1	Bracket	-
8	LW9183579	1	Bracket	-
9	19M7489	1	Cap Screw	M16 X 45
10	LW421702505	2	Washer	SUB FOR M1976T
11	AT275581	1	Stop	-
12	AT274177	1	Pin Fastener	-
13	AT275775	1	Plate	-
14	19M8425	4	Cap Screw	M6 X 16
15	LW10289802	4	Washer	This Application, SUB FOR 24M7088
16	AT275519	1	Pin	-
17	14M7158	2	Nut	M16
18	24M7338	2	Washer	17 X 30 X 3 mm, This Application, (SUB FOR LW10289806 AND 24M7053)
20	AT275520	1	Plate	-
21	19M7964	1	Cap Screw	M8 X 12
22	24H1621	1	Washer	11/32" X 1" X 0.220"
23	AT274064	1	Washer	-
24	24M7499	1	Washer	20 X 30 X 4 mm, SUB FOR AT274100
25	11M7028	1	Cotter Pin	5 X 32 mm
26	19M7489	2	Cap Screw	M16 X 45
27	M1976T	2	Washer	-
28	LW9183621	1	Link	-

Operator Station Tilt Cylinder and Components
