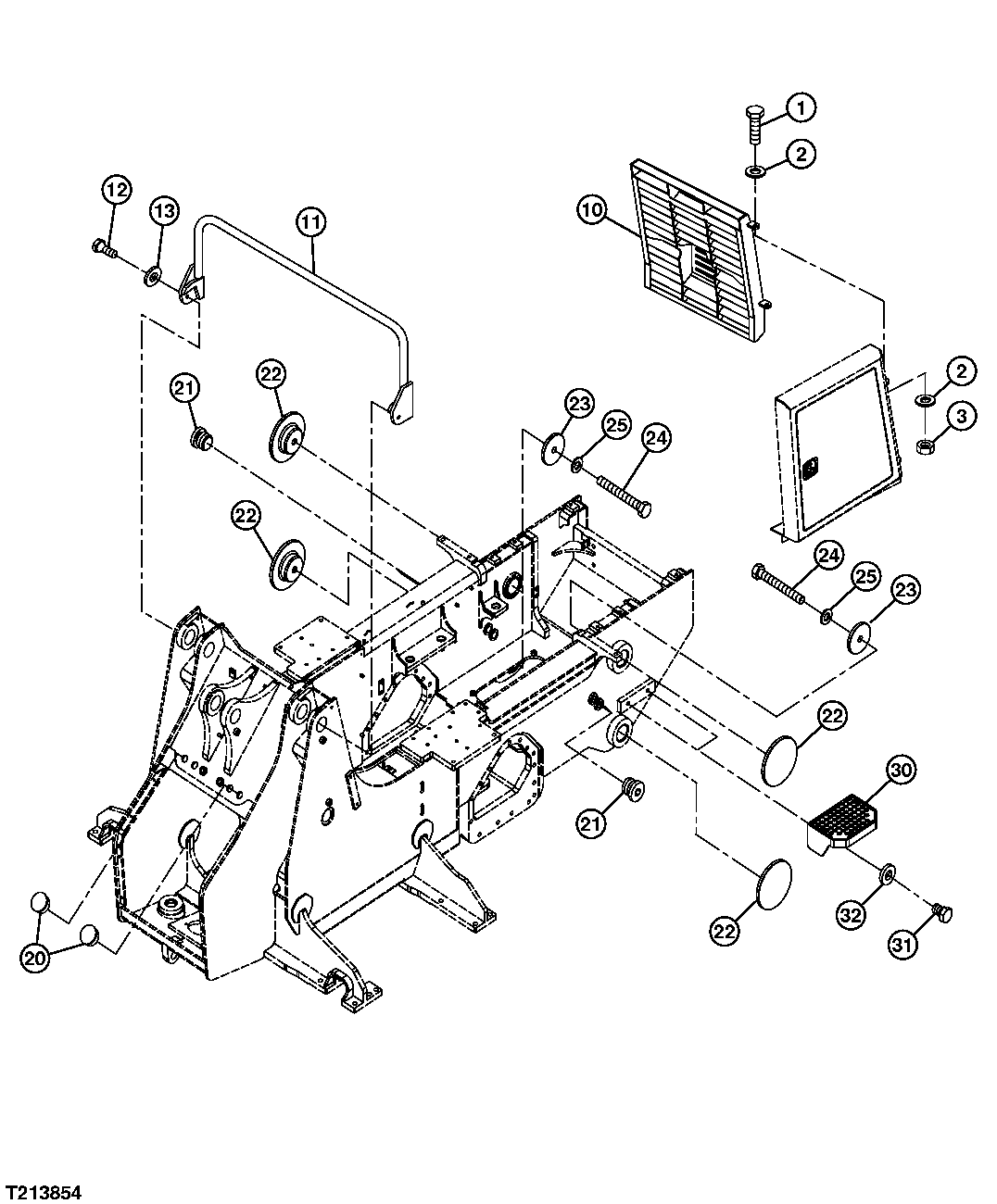

Grille, Mounting Hardware, Canopy Handrail, and Steps

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7073	4	Cap Screw	M12 X 50
2	24M7240	8	Washer	13 X 25 X 3 mm
3	AT303318	4	Nut	-
10	AT323460	1	Grille	-
11	LW9932316	1	Handrail	-
12	19M7403	2	Cap Screw	M12 X 35
13	24H1272	2	Washer	9/16" X 1-1/4" X 1/4"
20	LW779012608	2	Plug	-
21	PMH3276	4	Fitting	SUB FOR AT274631
21	XED33X2X	1	Fitting	-
22	LW9933020	4	Cover	-
23	LW9933021	4	Washer	-
24	19M7411	4	Cap Screw	M16 X 130
25	24M7053	4	Washer	17 X 30 X 3 mm
30	LW9409172	1	Step	-
31	AT274164	2	Screw	-
32	R113500	2	Washer	23 X 45 X 7.500 mm (29/32" X 1.772" X 0.295")

Grille, Mounting Hardware, Canopy Handrail, and Steps

Нет текстового описания
