Engine Compartment Doors, Brackets, and Hood

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	LW7414927	1	Gas Operated Cylinder	-
2	AT274992	2	Ball Joint Socket	-
3	14M7528	6	Lock Nut	M6
4	24M7088	6	Washer	6.600 X 12 X 1.600 mm
5	AT322846	1	Lever	SUB FOR AT316056
8	LW9412956	2	Latch Kit	SUB FOR AT302902
8	AT322845	2	Latch	-
9	LW9184797	2	Hinge	-
10	-	1	Part 9	1 m, MAKE FROM LW10036683, CTL
10	-	1	Part 10	NA
11	-	1	Part 11	1 m, MAKE FROM LW10036683, CTL
11	-	1	Part 12	NA
12	-	1	Part 13	1 m, MAKE FROM LW10036683, CTL
12	-	1	Part 14	NA
13	-	1	Part 15	1 m, MAKE FROM LW10036683, CTL
13	-	1	Part 16	NA
36	AT322768	1	Lock	-
37	14M7272	4	Nut	M6
38	LW10289802	4	Washer	This Application, SUB FOR 24M7088
39	24M7028	2	Washer	10.500 X 20 X 2 mm
40	AT265056	2	Nut	-
41	AT274672	1	Key	-
50	LW9184791	1	Door	LH Complete
51	LW9184883	1	Door	RH Complete
52	LW9184915	1	Angle	-
53	19M8029	6	Cap Screw	M16 X 30
54	24H1367	6	Washer	21/32" X 1-1/4" X 1/4"
55	19M7285	2	Cap Screw	M12 X 30, SUB FOR LW4000443 AND 19M7493
56	24M7180	4	Washer	13 X 37 X 3 mm, SUB FOR 24M7240
57	AT303318	2	Nut	-
58	19M7872	4	Cap Screw	M12 X 25
59	24H1272	4	Washer	9/16" X 1-1/4" X 1/4"
65	LW9411388	1	Hood	-
66	AT274770	5	Isolator	-
68	19M7402	3	Cap Screw	M10 X 25
69	19M7938	7	Cap Screw	M10 X 20
70	24M7213	10	Washer	10.500 X 25 X 4 mm

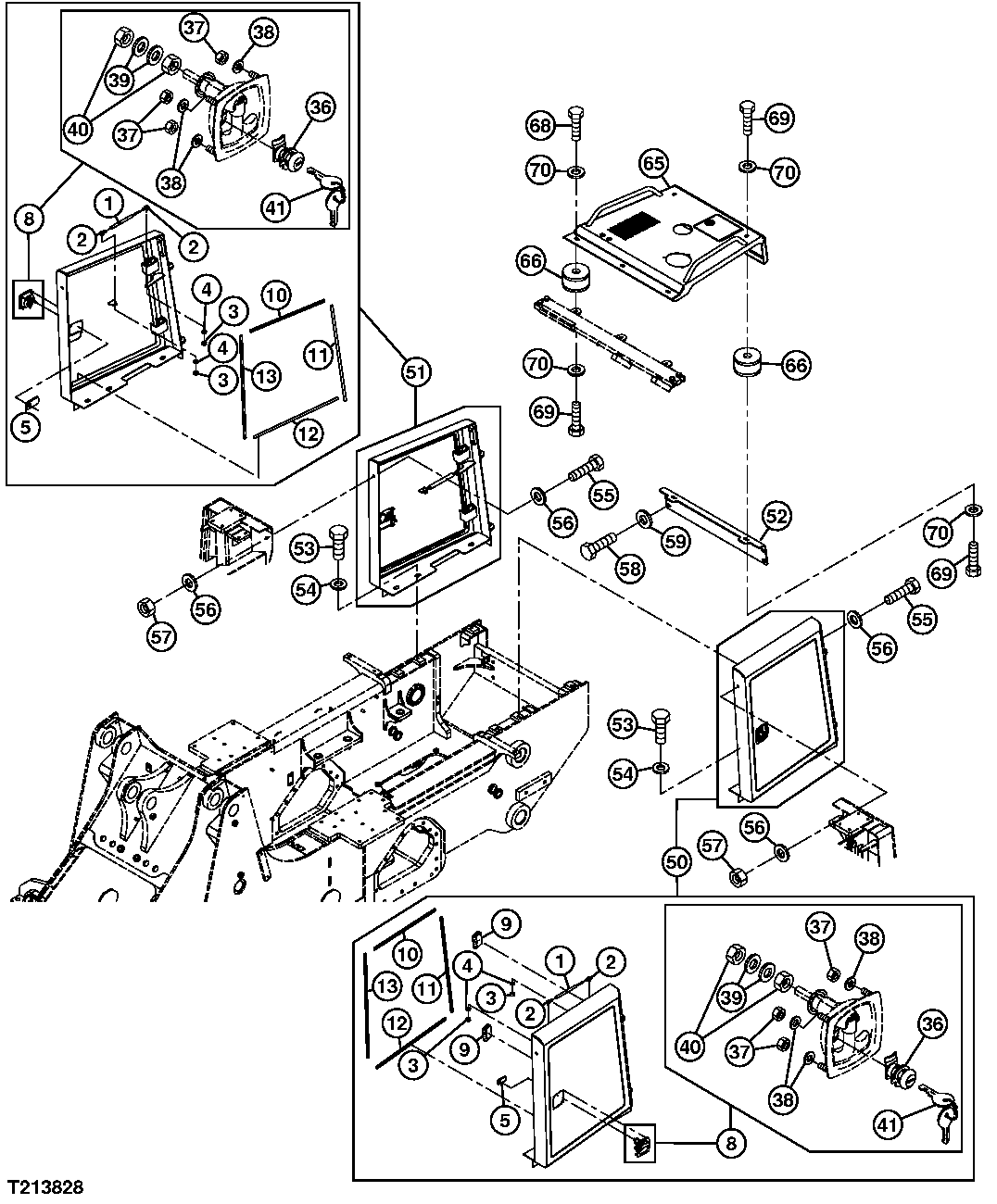

Engine Compartment Doors, Brackets, and Hood
