Boom Lift Cylinder, Hoses, and Mounting Parts

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT323484	1	Hydraulic Cylinder	Components On Another Page Complete
2	LW10029094	1	Hydraulic Hose	Fabricate, INCLUDES (2) 51M7110
2	51M7110	2	O-Ring	16.300 X 2.400 mm
3	LW5602046	1	Hydraulic Hose	Fabricate, INCLUDES (2) 51M7110
3	51M7110	2	O-Ring	16.300 X 2.400 mm
5	LW9183926	2	Cover	-
6	19M7168	8	Cap Screw	M10 X 30
7	24M7466	8	Washer	10.500 X 20 X 2 mm, This Application, SUB FOR LW10289795
11	LW7005099	1	Plate	-
12	AT274760	2	Clamp	-
13	AT274759	1	Cover	-
14	19M8397	1	Cap Screw	M8 X 50
15	LW9236017	2	Pin Fastener	SUB FOR AT323499
16	AT264638	2	Cap Screw	-
17	24H1380	2	Washer	11/16" X 1-3/4" X 0.194"
20	XSV20SCF	4	Fitting	SUB FOR AT218424

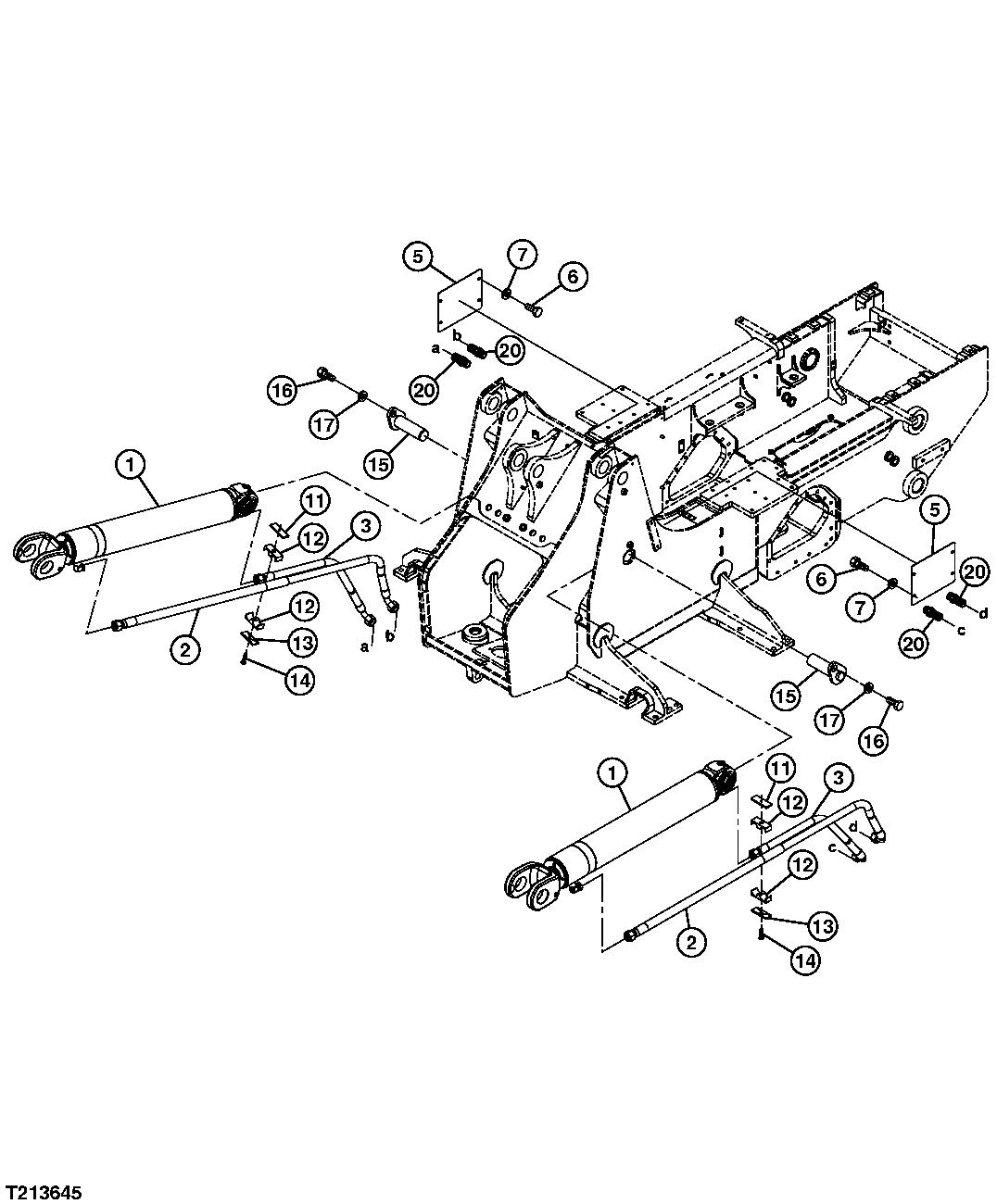

Boom Lift Cylinder, Hoses, and Mounting Parts

Нет текстового описания
