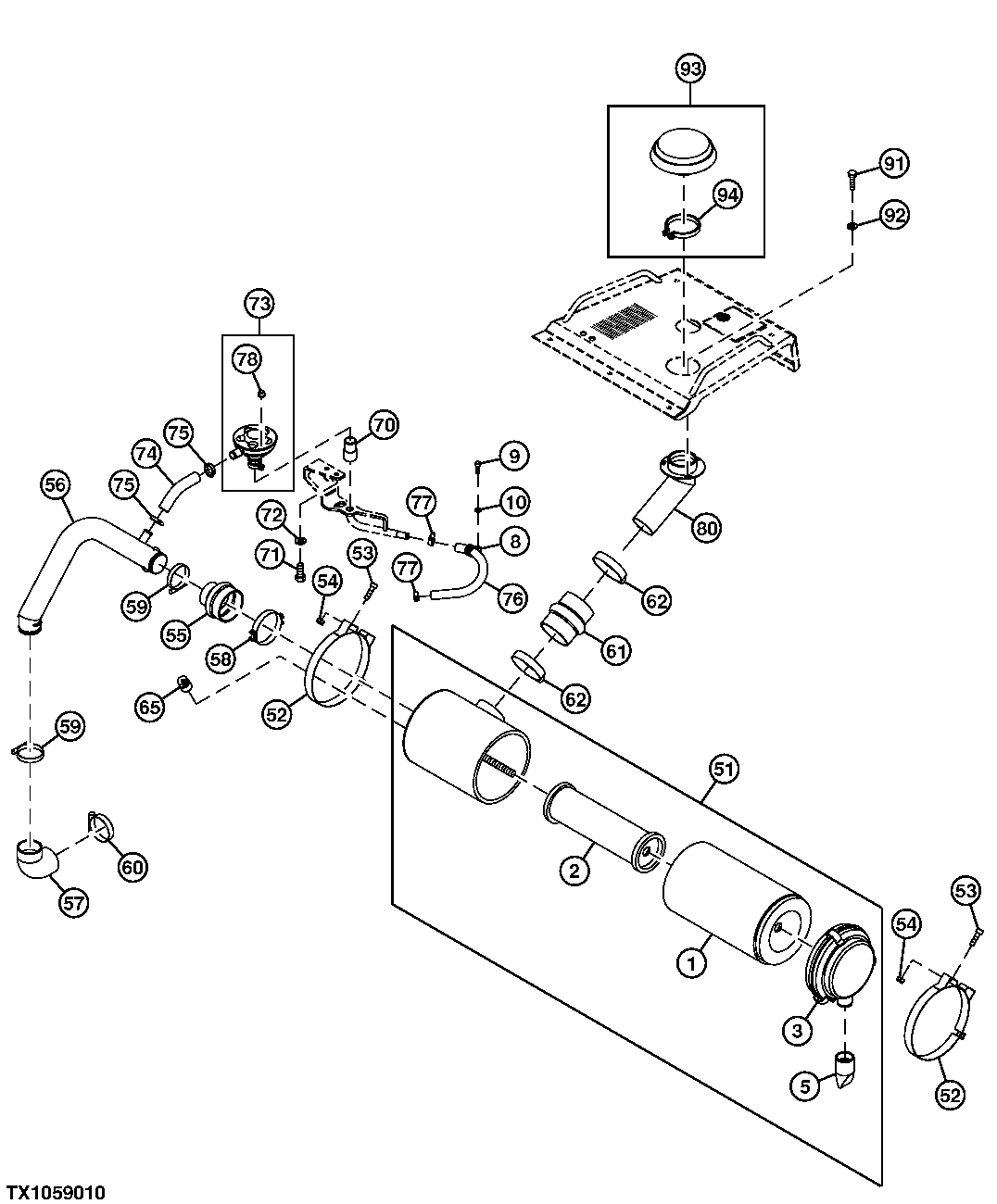

Air Cleaner Assembly, Air Cleaner Elements, Hoses and Pipe ( - 009357)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT222722	1	Filter Element	-
2	AT203470	1	Filter Element	-
3	AT203468	1	Cover	-
4	AT274707	1	O-Ring	-
5	T158495	1	Valve	-
6	R123586	1	Elbow Fitting	-
51	LW7025640	1	Air Cleaner	-
52	AT218625	2	Clamp	-
53	19M8867	4	Screw	M10 X 35
54	14M7517	4	Lock Nut	M10
55	LW7413891	1	Hose	-
56	LW9408790	1	Tube	-
57	LW93500274	1	Hose	SUB FOR LW9184442
58	AT250335	1	Hose Clamp	-
59	AT274254	2	Clip	-
60	AT275004	1	Clip	-
61	LW7360770	1	Hose	-
62	LW7412517	2	Clip	-
65	AT274469	1	Air Restriction Indicator	-
70	LW9416030	1	Tube	(SUB FOR LW9410662)
71	19M7285	2	Cap Screw	M12 X 30
72	24M7240	2	Washer	13 X 25 X 3 mm
73	AT275430	1	Breather	-
74	-	1	Part 24	0.17 m, (MAKE FROM TY22556 CTL) (SUB FOR AT274762,LW9812358)
75	AT274318	2	Hose Clamp	-
76	LW7405078	1	Hose	-
77	AT274265	2	Hose Clamp	-
78	AT274595	1	Cap	-
80	LW9813013	1	Muffler Extension	-
91	19M7881	3	Screw	M8 X 20
92	24H1621	3	Washer	11/32" X 1" X 0.220", (SUB FOR 24M7055)
93	LW5511560	1	Exhaust Cap	-
94	LW10297595	1	Clamp	-
