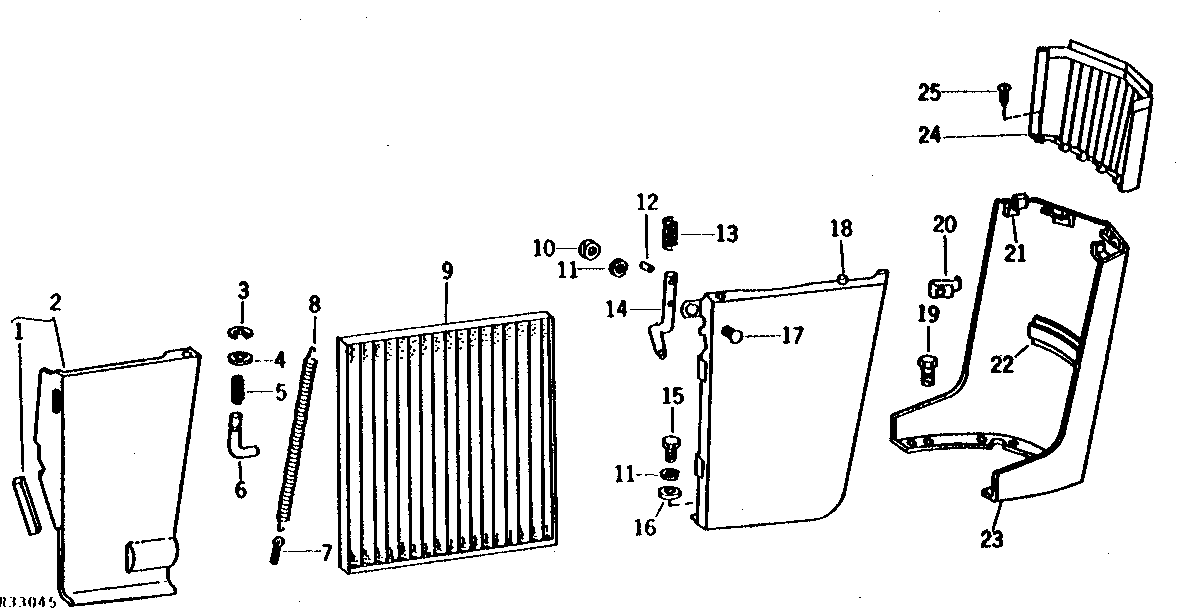

SIDE SHIELDS, GRILLES, PANELS, AND FRONT PLATE [03G08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	2	Part 1	13 X 13 X 124MM (1/2" X 1/2" X 4-7/8") (MAKE FROM R91558)
2	AR53645	1	SHIELD	R.H. (BAFFLE) (LESS CAB)
2	AR53656	1	SHIELD	L.H. (CAB)
2	AR53646	1	SHIELD	L.H. (BAFFLE) (LESS CAB)
2	AR53655	1	SHIELD	R.H. (CAB) (NLA)
3	R72654	2	Snap Ring	(SUB FOR R27507)
4	24H1286	2	Washer	9/32" X 1/2" X 1/16"
5	R28783	2	Compression Spring	-
6	R27506	2	PIN	-
7	11M7084	2	Cotter Pin	5 X 25 MM
8	R35769	2	SPRING	-
9	AR53791	2	GRILLE	(6531A)
9	AR36716	1	GRILLE	R.H. (6531D) (SUB FOR AR36712)
9	AR36717	1	GRILLE	L.H. (6531D) (SUB FOR AR36713)
10	14H1076	2	Nut	3/8"
11	12H304	4	Lock Washer	3/8"
12	34H387	4	Spring Pin	3/16" X 3/4"
13	B161R	2	SPRING	-
14	R26702	1	ROD	R.H.
14	R26703	1	ROD	L.H.
15	19H2021	2	Cap Screw	3/8" X 5/8"
16	24M7096	2	Washer	10.500 X 18 X 1.600 MM
17	03H1765	2	Bolt	3/8" X 3/4"
18	AR36790	1	PANEL	R.H. (NLA)
18	AR36791	1	PANEL	L.H. (NLA)
19	19H1815	8	Cap Screw	1/2" X 1-1/4"
20	R26694	6	CLIP	-
21	-	2	Part 28	3 X 38 X 83MM (1/8" X 1-1/2" X 3-1/4") UPPER, (MAKE FROM R21736)
22	-	2	Part 29	3 X 76 X 102MM (1/8" X 3" X 4") LOWER, (MAKE FROM R30636)
23	AR36788	1	PLATE	FRONT, (WITH CUSHIONS) (NLA)
24	AR35025	1	GRILLE	-
25	37H84	6	Screw	-

SIDE SHIELDS, GRILLES, PANELS, AND FRONT PLATE [03G08]
