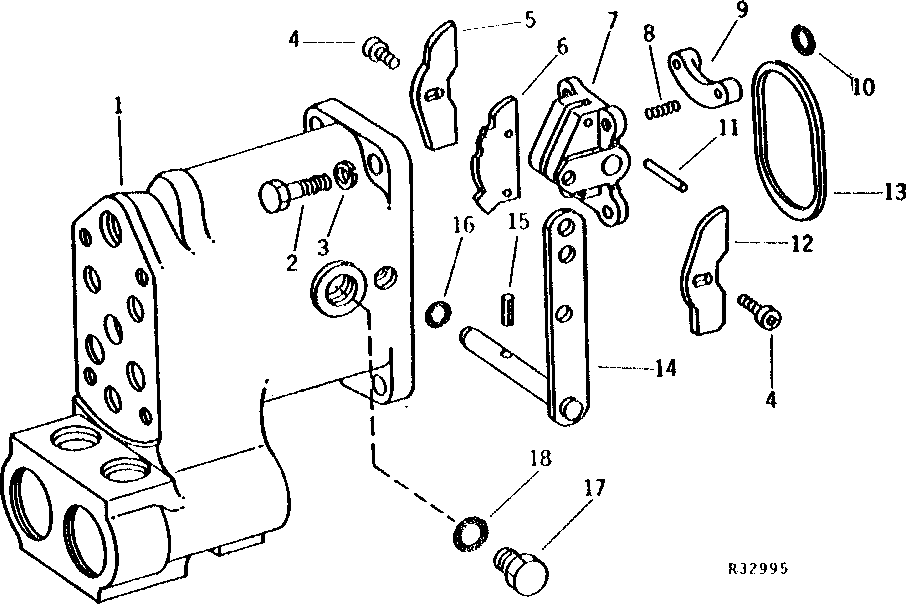

SELECTIVE CONTROL VALVE HOUSING, ROCKER AND OPERATING CAMS [03E11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR82572	1	HOUSING	(MARKED R65284)
1	AR40827	1	HOUSING	(MARKED R40499) (SUB AR82572, R27166, R41057, R59629, R65289, R65501, R65502, R66916 AND R74695)
2	19H2500	4	CAP SCREW	7/16" X 1-3/8"
3	12H293	4	Lock Washer	7/16"
4	R27233	2	SCREW	-
5	R51414	1	CAM	(SUB AR253731) OPERATING, REGULAR
6	R51413	1	CAM	(SUB AR253730) DETENT
7	R51412	1	ROCKER	-
8	22H1025	4	Set Screw	1/4" X 7/8"
9	R49221	2	RETAINER	-
10	F2741R	1	Packing	-
11	R28744	2	Pin	-
12	R51415	1	CAM	(SUB AR253733) OPERATING, FLOAT
13	R40922	1	Back-Up Ring	-
14	AR55012	1	ARM	(SINGLE SELECTIVE CONTROL) (NLA)
14	AR55014	1	ARM	(DUAL SELECTIVE CONTROL) (NLA)
14	AR48734	1	ARM	(TRIPLE SELECTIVE CONTROL)
15	34H297	1	Spring Pin	7/32" X 1"
16	R65287	2	O-RING	(SUB FOR R394R, THIS APPLICATION)
17	R41155	2	Fitting Plug	-
18	R26375	2	O-Ring	-

SELECTIVE CONTROL VALVE HOUSING, ROCKER AND OPERATING CAMS [03E11]
