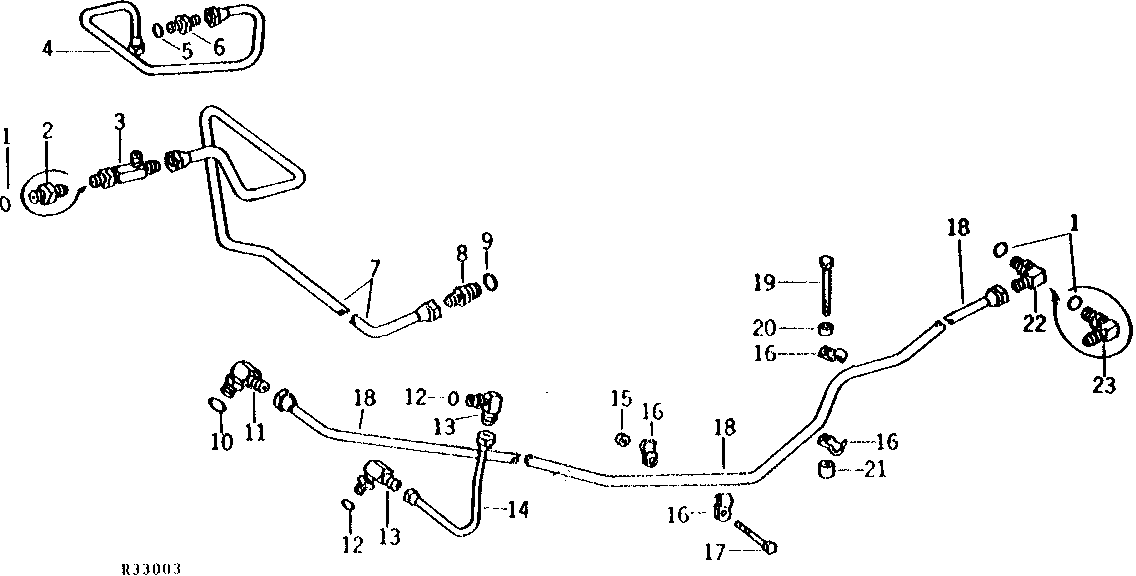

SELECTIVE CONTROL OIL LINES (LESS ROCKSHAFT) [03D19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26906	2	O-Ring	-
2	R27270	1	Fitting	(A)
3	AR31522	1	TEE FITTING	(B)
4	AR55416	1	OIL LINE	(B) (NLA)
5	R26375	1	O-Ring	(B)
6	R27237	1	Fitting	(B)
7	AR55415	1	OIL LINE	(A) (RETURN) (NLA)
7	AR55417	1	OIL LINE	(B) (RETURN) (NLA)
8	R36075	1	Fitting	-
9	F3171R	1	O-Ring	-
10	R26375	1	O-Ring	-
11	AR30110	1	Elbow Fitting	-
12	R26375	2	O-Ring	(B)
13	AT32332	2	Elbow Fitting	(B) (SUB FOR AR26763)
14	AR55399	1	OIL LINE	(B) (PRESSURE) (NLA)
15	B3682R	1	WASHER	-
16	R35726	4	CLAMP	-
17	19H2023	1	CAP SCREW	3/8" X 3-1/4"
18	AR55414	1	OIL LINE	(PRESSURE) (NLA)
19	19H1726	1	Cap Screw	3/8" X 2-1/4"
20	28H1518	1	Washer	0.493" X 0.675" X 5/16"
21	28H1697	1	Spacer	0.493" X 0.675" X 3/4"
22	AR26724	1	Elbow Fitting	-
23	AR36856	1	TEE FITTING	(DIFFERENTIAL LOCK)

SELECTIVE CONTROL OIL LINES (LESS ROCKSHAFT) [03D19]
