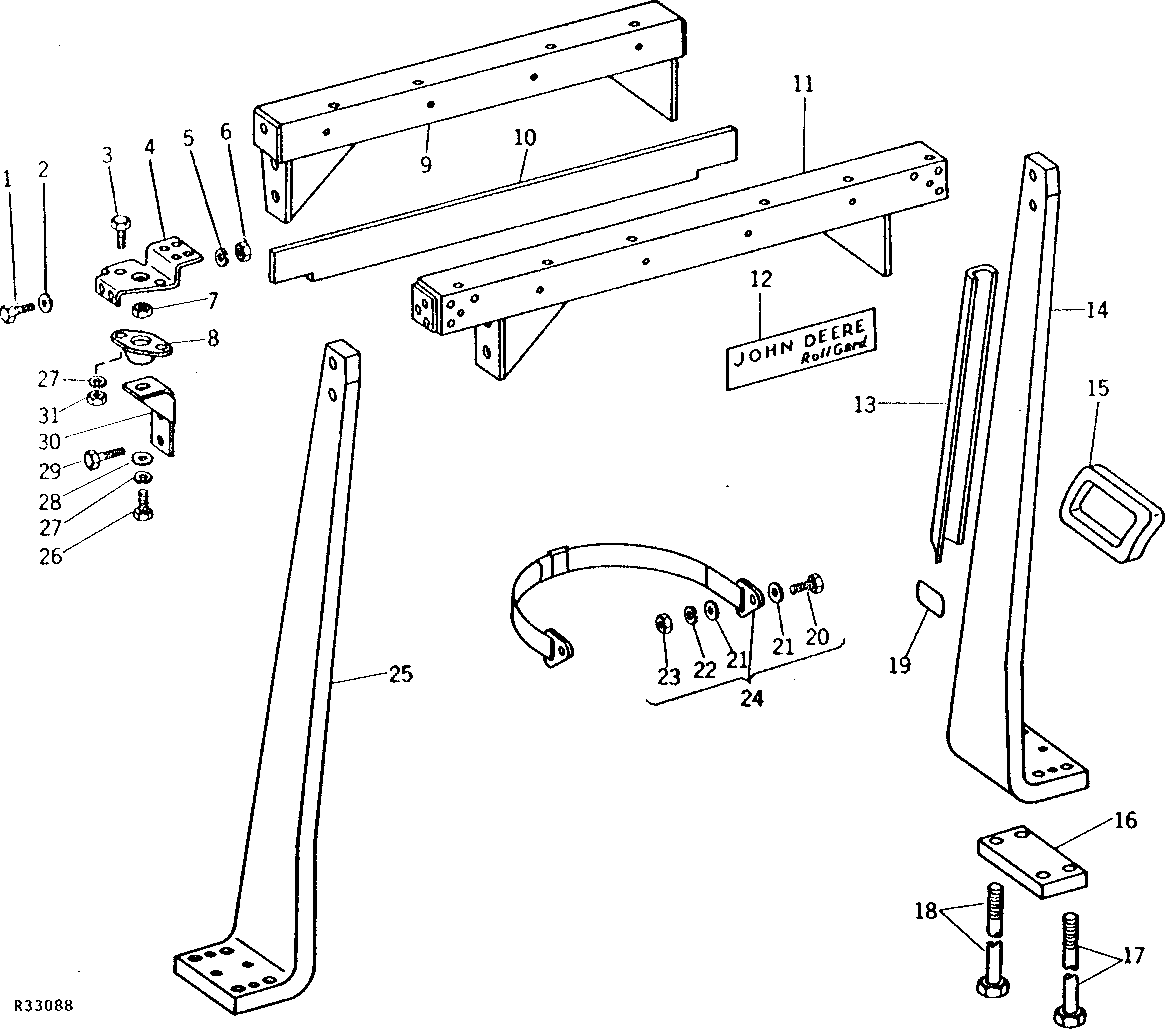

ROLL-GARD AND SEAT BELT (TRACTOR SERIAL NO. 033000- ) [03H21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2284	16	Cap Screw	3/8" X 7/8"
2	24H1309	16	Washer	13/32" X 1-1/16" X 0.120"
3	19H1792	4	Cap Screw	1/2" X 1"
4	R56945	1	Bracket	L.H. (NLA)
4	R56944	1	Bracket	R.H. (NLA)
5	12H304	16	Lock Washer	3/8"
6	14H1076	16	Nut	3/8"
7	14H1040	2	Nut	1/2"
8	AR68104	2	Isolator	NLA
9	AR66283	1	Frame	(CAB) (NLA)
10	R55238	1	Isolator	-
11	AR44613	1	CROSSBAR	(ORDER AR50536) (ROLL-GARD)
12	R47292	1	LABEL	(ROLL-GARD)
13	R42646	2	PAD	(ORDER AR50536)
14	AR50542	1	FRAME	(ORDER AR50536) R.H.
15	R44619	1	GROMMET	R.H.
15	R44621	1	GROMMET	L.H.
16	R44582	2	PLATE	-
17	R47724	4	CAP SCREW	-
18	R47723	4	SCREW	-
19	R87527	1	Label	CAUTION, (SUB FOR R41781)
20	R41778	2	Bolt	-
21	24H1226	4	Washer	1/2" X 1-1/4" X 0.083"
22	12H293	2	Lock Washer	7/16"
23	14H807	2	Nut	7/16"
24	AT38518	1	SEAT BELT	76MM (3") WIDTH
24	AR41761	1	Hardware Kit	51MM (2") WIDTH
25	R47719	1	FRAME	(ORDER AR50536) L.H.
26	19H1831	2	Cap Screw	1/2" X 2"
27	12H301	6	Lock Washer	1/2"
28	24H1625	2	Washer	17/32" X 1" X 0.120"
29	19H3027	4	Cap Screw	3/4" X 3-1/2"
30	AR68105	2	Support	(NLA)
31	14H1040	4	Nut	1/2"
..	AR50536	1	FIELD INSTALL TEMPLATE KIT	-

ROLL-GARD AND SEAT BELT (TRACTOR SERIAL NO. 033000- ) [03H21]
