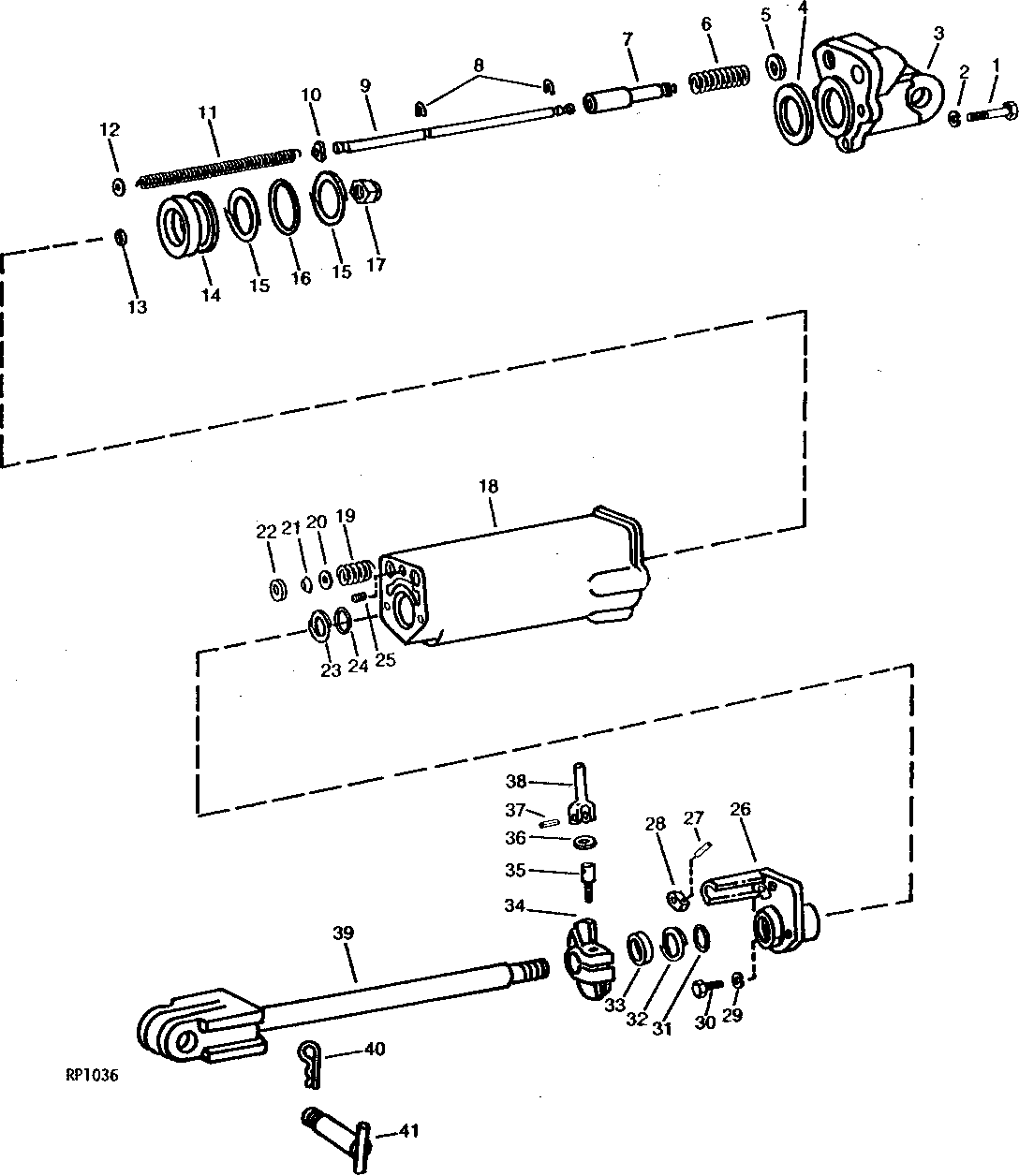

REMOTE CYLINDER PARTS (HYDRAULIC STOP) [03E16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2357	4	Cap Screw	9/16" X 2"
2	12H317	4	Lock Washer	9/16"
3	R35452	1	Cylinder Head	-
4	F1427R	1	Washer	-
5	A4723R	2	Washer	-
6	R49352	1	Spring	-
7	R39012	1	Valve	STOP
8	A4739R	2	Ring	-
9	A4736R	1	Rod	-
10	R57696	1	Washer	-
11	A4737R	1	Spring	-
12	24H1301	1	Washer	13/32" X 9/16" X 0.065"
13	R27564	1	O-Ring	-
14	R44297	1	Piston	-
15	R35472	2	Back-Up Ring	-
16	F1430R	1	O-Ring	-
17	R45620	1	LOCK NUT	-
18	R35447	1	Cylinder	-
19	A4748R	1	Spring Assembly	-
20	A4747R	1	Washer	-
21	A4745R	3	Packing	-
22	A4746R	1	Adapter Fitting	-
23	R35474	1	Back-Up Ring	-
24	T11220	1	O-Ring	-
25	15H624	1	Pipe Plug	1/2"
26	R40219	1	GUIDE	-
27	25H760	1	Groove Pin	7/32" X 1-1/4"
28	A5304R	1	ARM	-
29	12H304	3	Lock Washer	3/8"
30	19H1731	3	Cap Screw	3/8" X 1"
31	R29463	1	O-Ring	-
32	R35473	1	Back-Up Ring	-
33	R35738	1	Seal	-
34	R35448	1	Stop	-
35	A5301R	1	Stud	-
36	R1870R	1	Washer	(SUB R57696)
37	34H264	1	Spring Pin	5/32" X 7/8"
38	A5302R	1	Yoke	-
39	AR45544	1	ROD	-
40	A3581R	2	Spring Locking Pin	-
41	AR47825	2	Pin Fastener	-

REMOTE CYLINDER PARTS (HYDRAULIC STOP) [03E16]

Нет текстового описания
