OIL COOLER AND OIL LINES (6531D) [03C06]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR46965	1	OIL COOLER	(NLA)
2	24H1309	1	Washer	13/32" X 1-1/16" X 0.120"
3	12H304	5	Lock Washer	3/8"
4	19H1936	3	Cap Screw	3/8" X 3/4"
5	R27927	1	BOLT	-
6	R27928	2	O-Ring	-
6	R27928	1	O-Ring	TOP (REPLACMENT PUMP WITH SERIAL PLATE)
6	P47908	1	O-Ring	BOTTOM (REPLACEMENT PUMP WITH SERIAL PLATE)
7	R27926	1	FITTING	-
8	TY22467	6	Clamp	(SUB FOR AR21839)
9	R45113	1	HOSE	-
10	-	1	Part 12	19 X 235MM (3/4" X 9-1/4") (MAKE FROM TY22563) (SUB FOR R40074)
11	R40446	2	CLAMP	(SUB R120735)
12	R40444	1	TUBE	-
13	R40445	1	Grommet	-
14	T22381	1	Washer	RUBBER
15	-	1	Part 17	19 X 129MM (3/4" X 5-3/32") (MAKE FROM TY22563) (SUB FOR R32087)
16	19H1731	1	Cap Screw	3/8" X 1"
17	R27531	4	Clamp	-
18	AR36804	1	OIL LINE	-
19	28H1519	1	Washer	0.493" X 0.675" X 3/8"
20	19H1732	1	Cap Screw	3/8" X 1-1/4"
21	R29936	1	O-Ring	-
22	AR35964	1	ELBOW FITTING	(SUB AT49976)

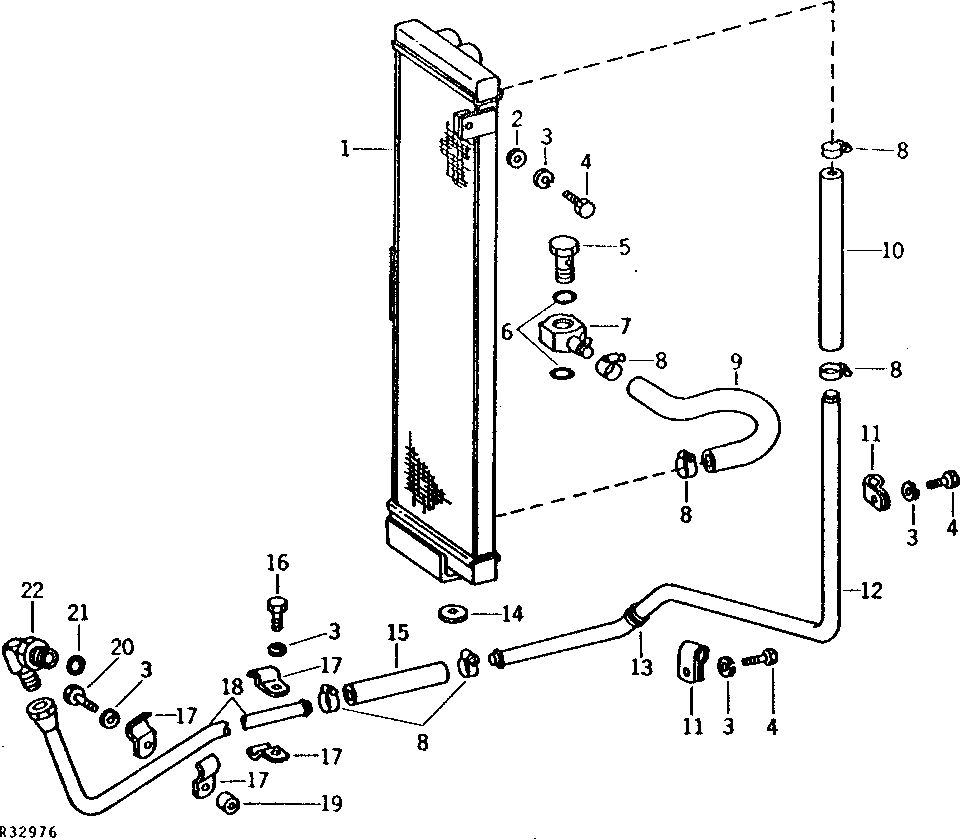

OIL COOLER AND OIL LINES (6531D) [03C06]

Нет текстового описания
