LAMP WIRING (ROW CROP) [02B07]

LAMP WIRING (ROW CROP) [02B07]

LAMP WIRING (ROW CROP) [02B07]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

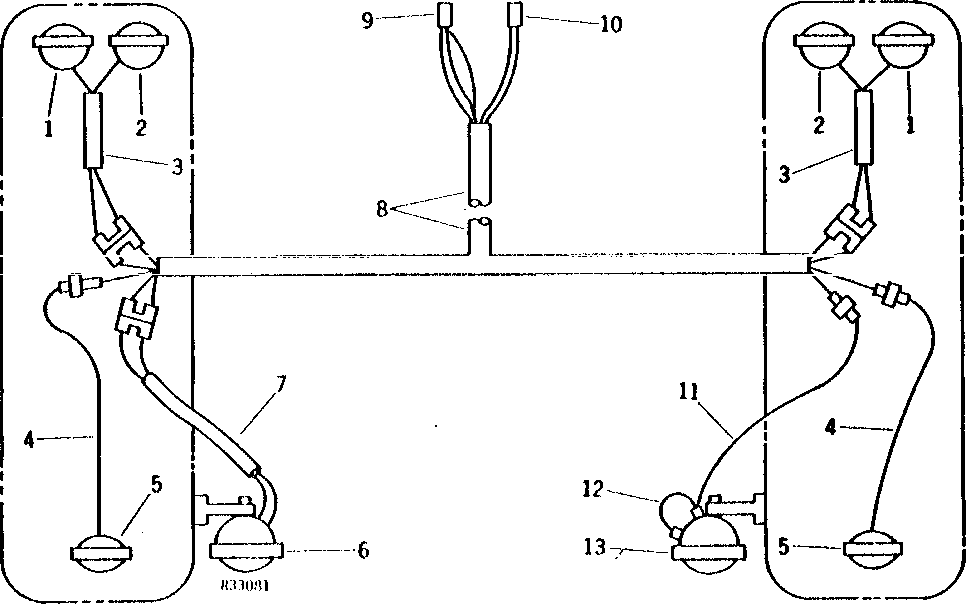

LAMP WIRING (ROW CROP) [02B07]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R48663	2	WASHER	(RUBBER)
1	AT13380	2	FLOODLAMP	(12-VOLT FLOOD) (OUTER)
1	14H1040	2	Nut	1/2"
1	12H301	2	Lock Washer	1/2"
1	F2935R	2	WASHER	-
2	AT13381	2	HEADLIGHT	(12-VOLT) (INNER)
2	R48663	2	WASHER	(RUBBER)
2	F2935R	2	WASHER	-
2	12H301	2	Lock Washer	1/2"
2	14H1040	2	Nut	1/2"
3	AR52573	2	WIRING HARNESS	(NLA)
3	R40445	2	Grommet	-
3	R27180	4	Grommet	-
3	F2084R	2	CLIP	-
4	-	2	Part 15	1041MM (41") (MAKE FROM (2) R32027, TY16076, R32024 AND R32025)
5	14H856	2	Nut	1/2"
5	12H292	2	Lock Washer	1/2"
5	AR50580	2	LAMP	(WARNING)
5	R47831	2	WASHER	(RUBBER)
6	AR77326	1	FLOODLAMP	(SUB FOR AR34990 OR AT16288) (COMBINATION WITH TAIL)
6	12H301	1	Lock Washer	1/2"
6	14H1040	1	Nut	1/2"
7	AR41702	1	WIRING HARNESS	L.H.
7	R26936	2	Grommet	-
8	R32320	4	Clip	-
8	B1986R	1	CLIP	-
8	AR48937	1	WIRING HARNESS	-
9	R48887	1	Electrical Connector Assy	-
10	R48888	1	ELECTRICAL CONNECTOR ASSY	-
11	-	1	Part 30	1181MM (46-1/2") R.H. (MAKE FROM R32016, R32027, TY16076 AND R32024)
12	-	1	Part 31	152MM (6") R.H. (MAKE FROM R32016, R32028 AND TY16076)
13	RE27099	1	HEADLIGHT	(SUB FOR AR28167)
13	24H1227	1	Washer	17/32" X 13/16" X 0.060"
13	12H301	1	Lock Washer	1/2"
13	14H1040	1	Nut	1/2"
