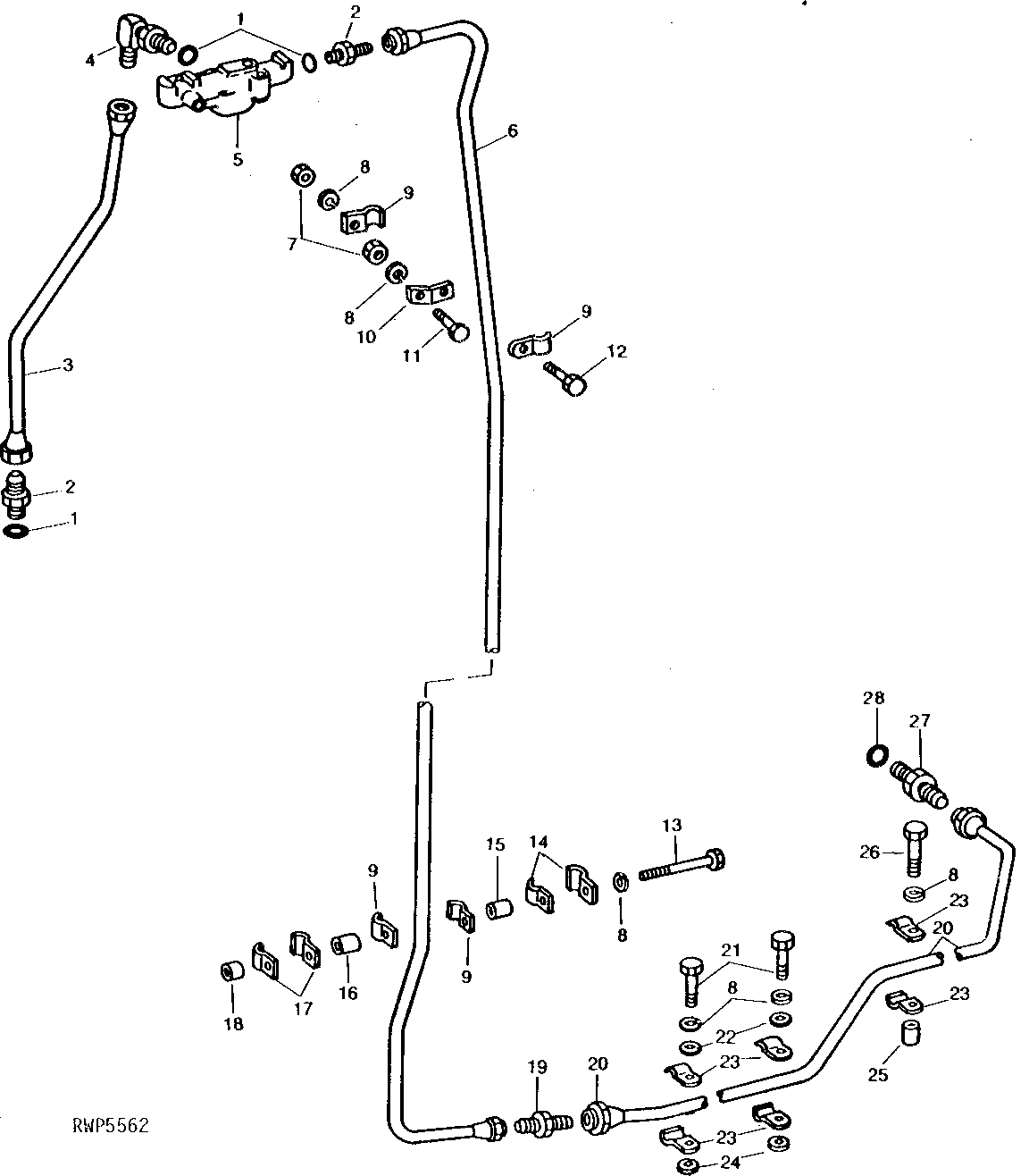

HYDRAULIC OIL PRESSURE LINES (6531D) [03B20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26906	4	O-Ring	-
2	R27270	3	Fitting	-
3	AR35717	1	OIL LINE	-
4	AR26724	1	Elbow Fitting	-
5	R40559	1	HOUSING	-
6	AR35720	1	OIL LINE	REAR
7	14H1076	2	Nut	3/8"
8	12H304	6	Lock Washer	3/8"
9	R40663	4	CLAMP	-
9	R40663	2	CLAMP	-
10	R40165	1	CLAMP	(NLA)
11	19H2552	1	CAP SCREW	3/8" X 1-1/8"
12	19H1936	1	Cap Screw	3/8" X 3/4"
13	19H1912	1	Cap Screw	3/8" X 3-1/2"
14	R35726	2	CLAMP	-
15	28H1697	1	Spacer	0.493" X 0.675" X 3/4"
16	28H1527	1	Spacer	0.493" X 0.675" X 1-3/8"
17	R27720	2	CLAMP	-
18	R28040	1	WASHER	-
19	R35717	1	Fitting	-
20	AR35239	1	OIL LINE	FRONT
21	19H2284	2	Cap Screw	3/8" X 7/8"
22	24H1305	2	Washer	13/32" X 13/16" X 0.065"
23	R47576	6	CLAMP	-
24	24H1652	2	Washer	13/32" X 11/16" X 7/64"
25	28H1495	1	Spacer	0.493" X 0.675" X 1"
26	19H3181	1	CAP SCREW	3/8" X 2"
27	R27270	1	Fitting	-
27	R36075	1	Fitting	(REPLACEMENT PUMP)
28	R26906	1	O-Ring	-
28	F3171R	1	O-Ring	(REPLACEMENT PUMP)
..	AR21969	1	Plug	CAP PLUG ASSORTMENT

HYDRAULIC OIL PRESSURE LINES (6531D) [03B20]
