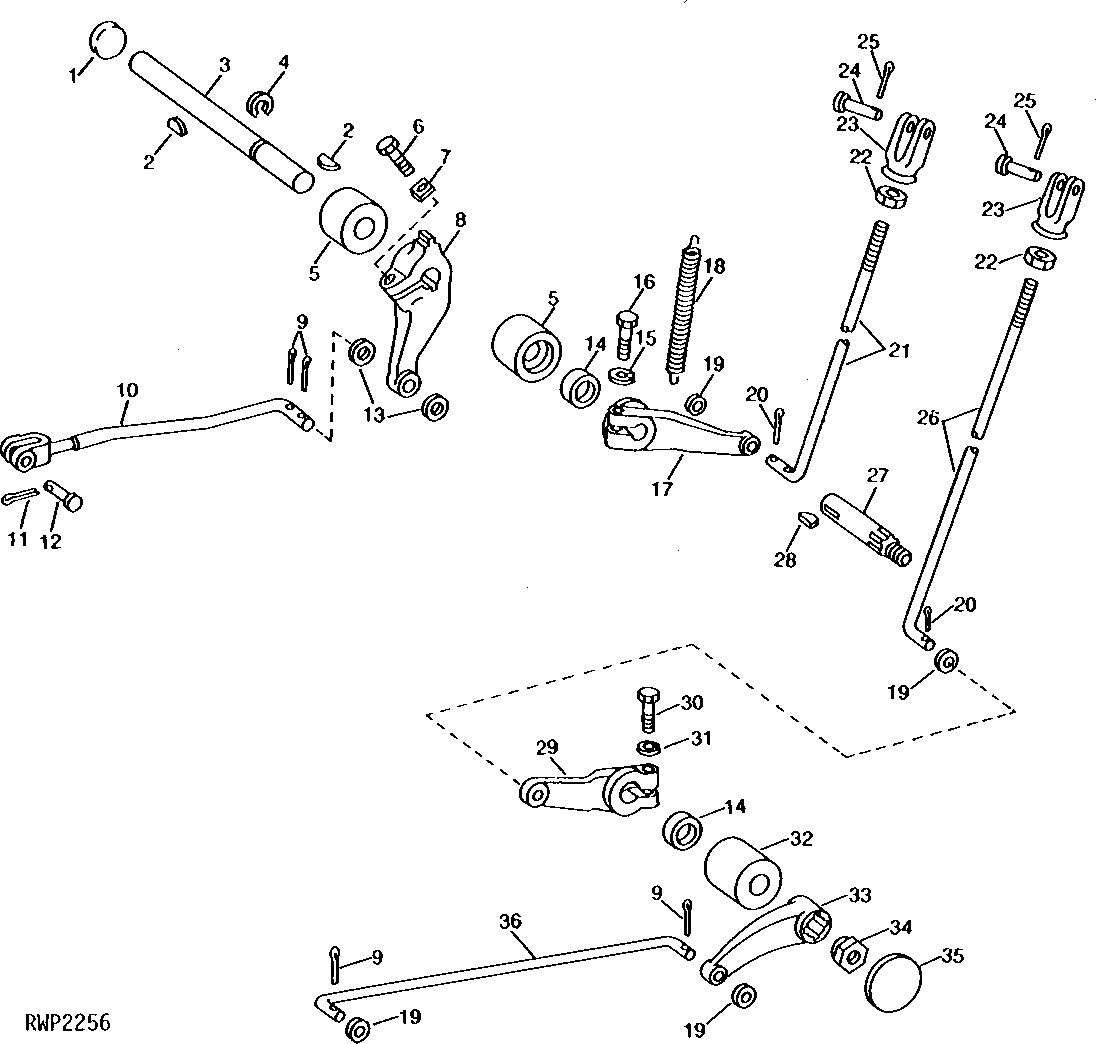

GEAR SHIFTER RODS AND LINKAGE [02G10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M1206T	1	Plug	-
2	26H17	2	Shaft Key	3/16" X 7/8"
3	R35240	1	SHAFT	-
4	R35242	1	RING	-
5	R35241	2	BUSHING	-
6	19H1800	1	Cap Screw	3/8" X 1-1/2"
7	H246R	1	STRAP	-
8	R35243	1	LEVER	(NLA)
9	11M7059	4	Cotter Pin	3.200 X 20 MM
10	AR35733	1	ROD	(NLA)
11	11M7081	1	Cotter Pin	0.098" X 0.787"
12	P48769	1	Pin Fastener	-
13	24H1325	2	Washer	15/32" X 59/64" X 0.065"
14	AR389R	2	Seal	-
15	12H304	1	Lock Washer	3/8"
16	19H1800	1	Cap Screw	3/8" X 1-1/2"
17	R35245	1	LEVER	-
18	R35823	1	SPRING	-
19	24H1302	4	Washer	13/32" X 11/16" X 0.035"
20	11M7081	2	Cotter Pin	0.098" X 0.787"
21	R35248	1	HOOK BOLT	-
22	14H732	2	Nut	3/8"
23	C284R	2	Yoke	-
24	R65563	2	Pin Fastener	(SUB FOR C1067R)
25	11M7081	2	Cotter Pin	0.098" X 0.787"
26	R35247	1	HOOK BOLT	-
27	E17421	1	Lock Nut	(SUB AR31905)
28	26H17	1	Shaft Key	3/16" X 7/8"
29	R35233	1	LEVER	-
30	19H1800	1	Cap Screw	3/8" X 1-1/2"
31	12H304	1	Lock Washer	3/8"
32	R35232	1	BUSHING	-
33	R35404	1	LEVER	(NLA)
34	E17421	1	Lock Nut	-
35	30H28	1	PLUG	2-1/2"
36	R35405	1	PIN FASTENER	-

GEAR SHIFTER RODS AND LINKAGE [02G10]
