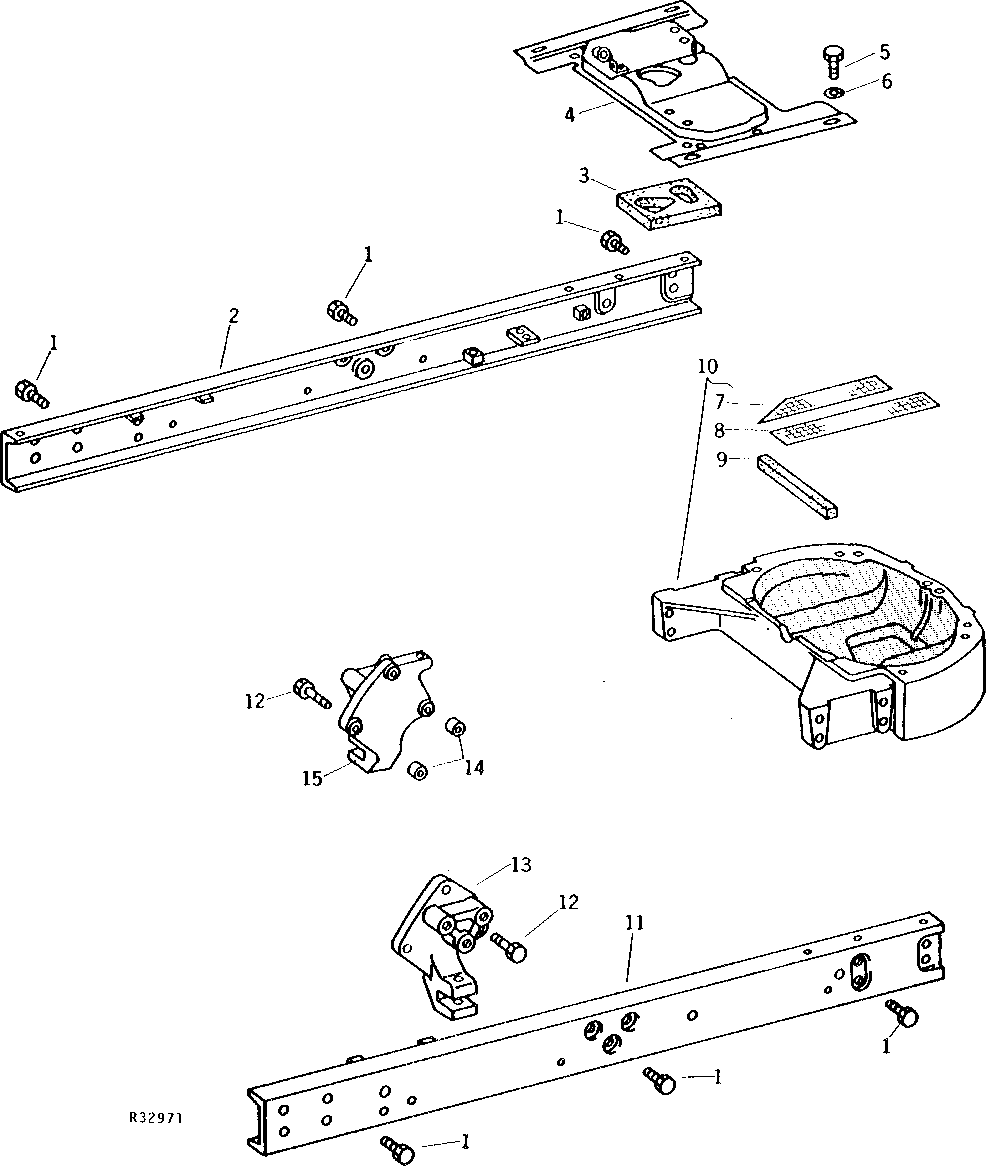

FRAME AND FRAME PLATE (6531D) [03G01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R35192	22	Wheel Bolt	-
2	AR65614	1	FRAME	L.H. (SUB FOR AR46244) (NLA)
3	R27898	1	ISOLATOR	-
4	AR36816	1	PLATE	(NLA)
5	19H1936	8	Cap Screw	3/8" X 3/4"
6	12H304	1	Lock Washer	3/8"
7	-	2	Part 7	3 X 38 X 356MM (1/8" X 1-1/2" X 14") (MAKE FROM R21736)
8	-	2	Part 8	3 X 38 X 419MM (1/8" X 1-1/2" X 16-1/2") (MAKE FROM R21736)
9	-	1	Part 9	25 X 25 X 305MM (1" X 1" X 12") (MAKE FROM R30937)
10	AR54390	1	FRAME	FRONT, (MARKED R49950) (NLA)
11	AR65613	1	FRAME	R.H. (SUB FOR AR35046) (NLA)
12	19H1707	6	CAP SCREW	3/4" X 2-3/4"
13	R35193	1	BRACKET	R.H. (NLA)
14	F3515R	4	BUSHING	-
15	R49989	1	BRACKET	L.H. (NLA)

FRAME AND FRAME PLATE (6531D) [03G01]
