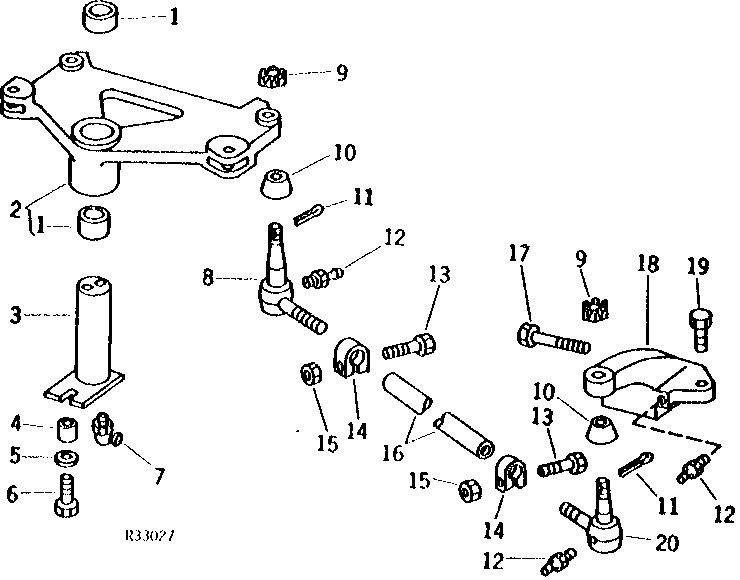

FIXED TREAD BELL CRANK AND TIE RODS (STANDARD) [03F10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R28465	2	BUSHING	-
2	AR36897	1	LEVER	(MARKED R40719)
3	AR36078	1	PIN	-
4	R36728	1	BUSHING	-
5	24H1272	1	Washer	9/16" X 1-1/4" X 1/4"
6	19H3265	1	Cap Screw	1/2" X 1-7/8"
7	JD7781	1	Lubrication Fitting	-
8	AR74131	2	TIE ROD END	(SUB FOR AR20032)
9	14H918	4	NUT	5/8"
10	R21101	4	Cover	-
11	11H236	4	Cotter Pin	1/8" X 1"
12	JD7759	6	Lubrication Fitting	-
13	19H1805	4	CAP SCREW	1/2" X 2-1/4"
14	M2301T	4	Clamp	-
15	14H1040	4	Nut	1/2"
16	R31764	2	PIN	-
17	19H2072	4	CAP SCREW	5/8" X 3-1/4"
18	R52840	1	STEERING ARM	R.H. (NLA)
18	R52841	1	STEERING ARM	L.H. (NLA)
19	19H1708	2	CAP SCREW	5/8" X 1-3/4"
20	AR74132	2	TIE ROD END	(SUB FOR AR20033) (L.H. THREAD)

FIXED TREAD BELL CRANK AND TIE RODS (STANDARD) [03F10]
