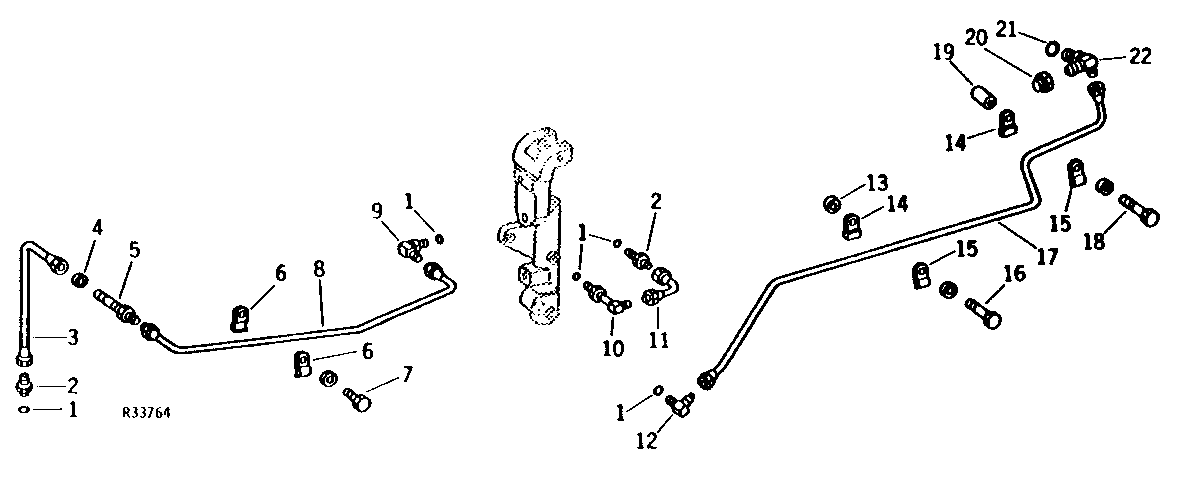

DIFFERENTIAL LOCK VALVE OIL PIPES [02H03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R26286	5	O-Ring	-
2	R27272	2	Fitting	-
3	AR36256	1	OIL LINE	-
4	R51494	1	WASHER	-
5	AR36250	1	FITTING	-
6	R42357	2	CLAMP	-
7	19H2284	1	Cap Screw	3/8" X 7/8"
7	12H304	1	Lock Washer	3/8"
8	AR46389	1	OIL LINE	-
9	AT32333	1	ELBOW FITTING	(SUB FOR AR26771) (SUB RE56322)
10	AR35710	1	ELBOW FITTING	-
11	AR36260	1	OIL LINE	-
12	AR40475	1	ELBOW FITTING	-
13	28H1519	1	Washer	0.493" X 0.675" X 3/8"
14	R31655	2	STRAP	-
15	R31654	2	CLAMP	-
16	19H1733	1	CAP SCREW	3/8" X 2-1/2"
16	12H304	1	Lock Washer	3/8"
17	AR47194	1	OIL LINE	-
18	19H1913	1	Cap Screw	5/16" X 2-1/4"
18	12H303	1	Lock Washer	5/16"
19	28H1526	1	BUSHING	0.493" X 0.675" X 1-5/16"
20	R36927	1	Fitting	(LESS ROCKSHAFT OR SELECTIVE CONTROL)
21	R26906	1	O-Ring	-
22	AR36856	1	TEE FITTING	-

DIFFERENTIAL LOCK VALVE OIL PIPES [02H03]
