Открытый узел

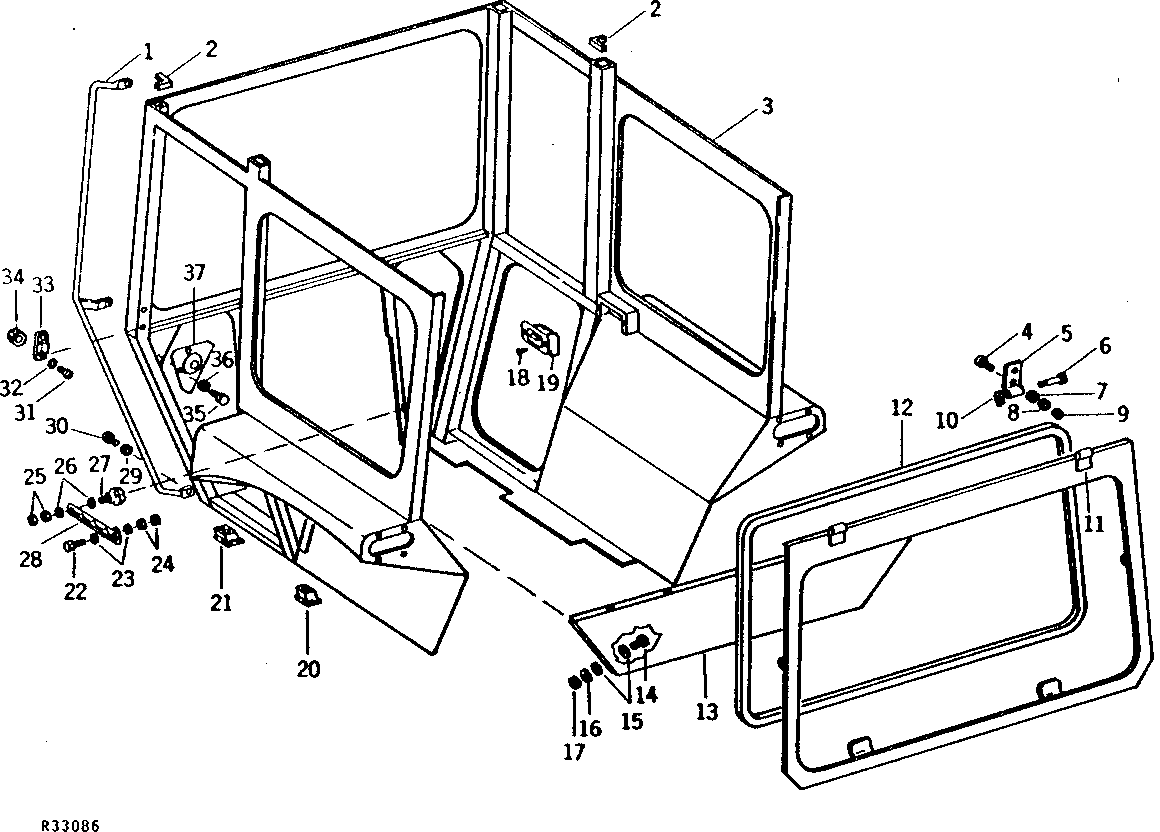

CAB STRUCTURE (HINSON) [03I07]

CAB STRUCTURE (HINSON) [03I07]

CAB STRUCTURE (HINSON) [03I07]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

CAB STRUCTURE (HINSON) [03I07]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR52305	1	HANDLE	(NLA)
2	-	4	Part 2	76MM (3") (MAKE FROM R41358)
3	-	1	Part 3	(NLA)
4	19H1731	4	Cap Screw	3/8" X 1"
5	R48877	2	HINGE	(NLA)
6	R48873	2	PIN	(SUB R55170 AND T12808)
6	R55170	2	PIN FASTENER	-
7	24H1305	4	Washer	13/32" X 13/16" X 0.065"
8	12H304	4	Lock Washer	3/8"
9	14H1076	4	Nut	3/8"
10	R11026	2	Snap Ring	-
10	T12808	2	SNAP RING	-
11	AR52290	1	PANEL	(NLA)
12	-	1	Part 14	4216MM (166") (MAKE FROM H61993) (SEAL)
13	AR81648	1	PANEL	(SUB FOR AR52308)
14	19H1900	2	Cap Screw	5/16" X 3/4"
14	19H1905	2	Cap Screw	5/16" X 1"
15	24H1136	8	Washer	11/32" X 11/16" X 0.065"
16	12H303	4	Lock Washer	5/16"
17	14H785	4	Nut	5/16"
18	37H95	2	Screw	-
19	AH80057	1	Ashtray	(NLA)
20	R48895	1	GROMMET	(D) R.H.
20	R48895	1	GROMMET	(B) L.H.
20	R48892	1	PLUG	(A) L.H.
20	R48892	1	PLUG	(C) R.H.
21	R48890	1	GROMMET	(A) L.H.
21	R48904	1	GROMMET	(B) L.H.
21	R48891	1	PLUG	(C) R.H.
21	R48894	1	GROMMET	(D) R.H. (NLA)
22	19H1919	2	Cap Screw	1/4" X 5/8"
23	24H1287	4	Washer	9/32" X 5/8" X 0.065"
24	14H850	4	NUT	1/4"
25	14H611	4	Nut	5/16"
26	24H1136	4	Washer	11/32" X 11/16" X 0.065"
27	R48872	2	KNOB	-
28	R44444	2	ARM	-
29	12H304	3	Lock Washer	3/8"
30	19H1731	3	Cap Screw	3/8" X 1"
31	21H1021	2	SCREW	1/4" X 1/2"
32	12H322	2	Lock Washer	1/4"
33	H63952	1	PLATE	-
34	R60165	1	NUT	-
35	19H1227	2	Cap Screw	1/4" X 1/2"
36	12H302	2	Lock Washer	1/4"
37	AR52295	2	COVER	(NLA)
