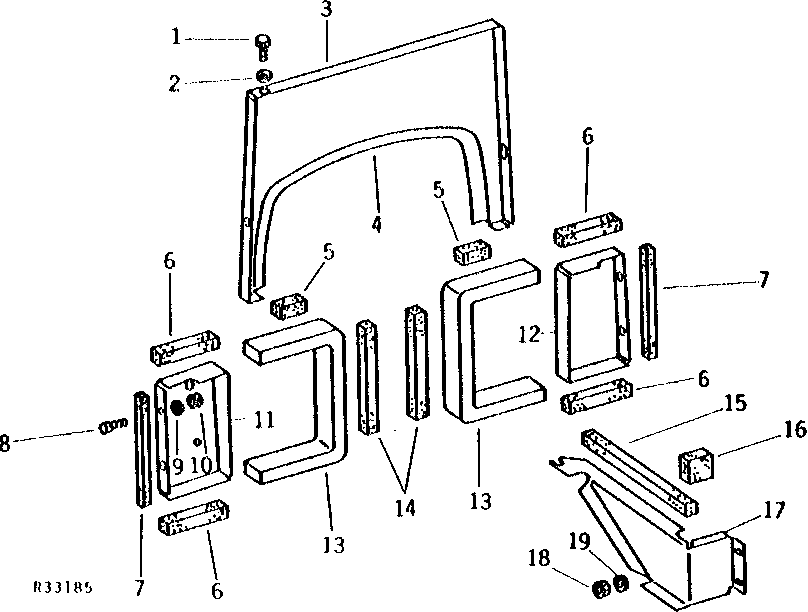

CAB PANELS (HINSON) [03I13]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1900	4	Cap Screw	5/16" X 3/4"
2	12M7032	4	Lock Washer	0.331"
3	AR51590	1	PANEL	(NLA)
4	R44585	1	SEAL	-
5	-	2	Part 5	25 X 25 X 60MM (1" X 1" X 2-3/8") (MAKE FROM R30937)
6	-	4	Part 6	25 X 25 X 146MM (1" X 1" X 5-3/4") (MAKE FROM R30937)
7	-	2	Part 7	13 X 13 X 225MM (1/2" X 1/2" X 8-7/8") (MAKE FROM R91558)
8	19H1900	4	Cap Screw	5/16" X 3/4"
9	12H303	4	Lock Washer	5/16"
10	14H785	4	Nut	5/16"
11	AR55674	1	PANEL	L.H. (SUB AR64211)
11	AR64211	1	PANEL	L.H. (NLA)
12	AR55673	1	PANEL	R.H. (SUB AR64210)
12	AR64210	1	PANEL	R.H. (NLA)
13	-	2	Part 15	25 X 51 X 508MM (1" X 2" X 20") (MAKE FROM R28123)
14	-	2	Part 16	25 X 25 X 508MM (1" X 2" X 20") (MAKE FROM R30937)
15	-	1	Part 17	25 X 25 X 352MM (1" X 1" X 13-7/8") (MAKE FROM R30937)
16	-	1	Part 18	25 X 51 X 51MM (1" X 2" X 2") (MAKE FROM R28123)
17	R48300	1	COVER	(NLA)
18	14H785	2	Nut	5/16"
19	12H303	2	Lock Washer	5/16"
