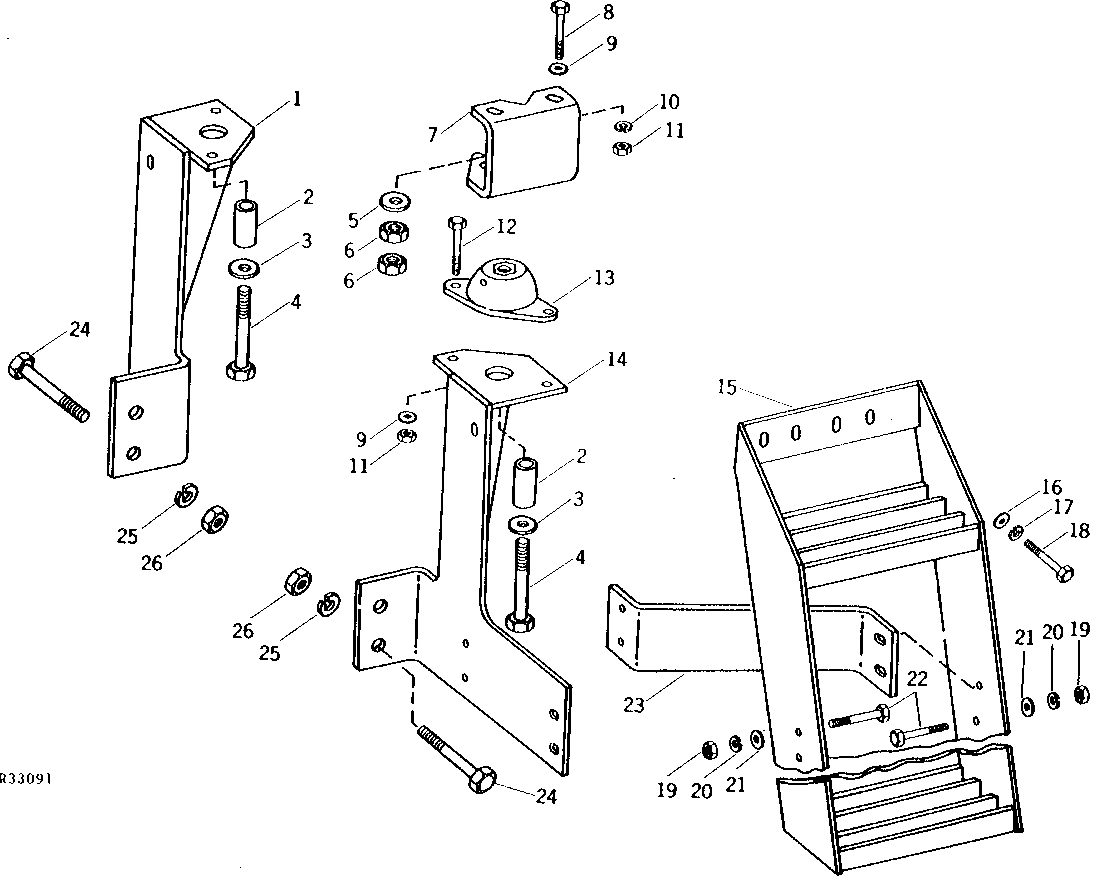

CAB FRONT MOUNTING AND STEP (HINSON) (EARLY DESIGN) [03G11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR50816	1	BRACKET	R.H. (NLA)
2	R44221	2	BUSHING	(NLA)
3	24H1402	2	Washer	25/32" X 1-7/8" X 1/4"
4	19H2026	2	CAP SCREW	3/4" X 4"
5	24H1396	2	Washer	25/32" X 1-1/2" X 0.105"
6	14H794	2	Nut	3/4"
7	R47895	1	SUPPORT	L.H.
7	R47894	1	SUPPORT	R.H.
8	19H1815	4	Cap Screw	1/2" X 1-1/4"
9	24H1227	4	Washer	17/32" X 13/16" X 0.060"
10	12H301	8	Lock Washer	1/2"
11	14H1040	8	Nut	1/2"
12	19H1792	4	Cap Screw	1/2" X 1"
13	AR51810	2	SUPPORT	-
14	AR50817	1	BRACKET	L.H. (NLA)
15	AR45114	1	STEP	(NLA)
16	24H1305	2	Washer	13/32" X 13/16" X 0.065"
17	12H304	2	Lock Washer	3/8"
18	19H1731	2	Cap Screw	3/8" X 1"
19	14H1076	6	Nut	3/8"
20	12H304	6	Lock Washer	3/8"
21	24M7096	6	Washer	10.500 X 18 X 1.600 MM
22	19H2552	6	CAP SCREW	3/8" X 1-1/8"
23	R47896	1	SUPPORT	REAR (NLA)
24	19H1798	4	Cap Screw	3/4" X 1-3/4"
25	12H236	6	Lock Washer	3/4"
26	14H794	4	Nut	3/4"
