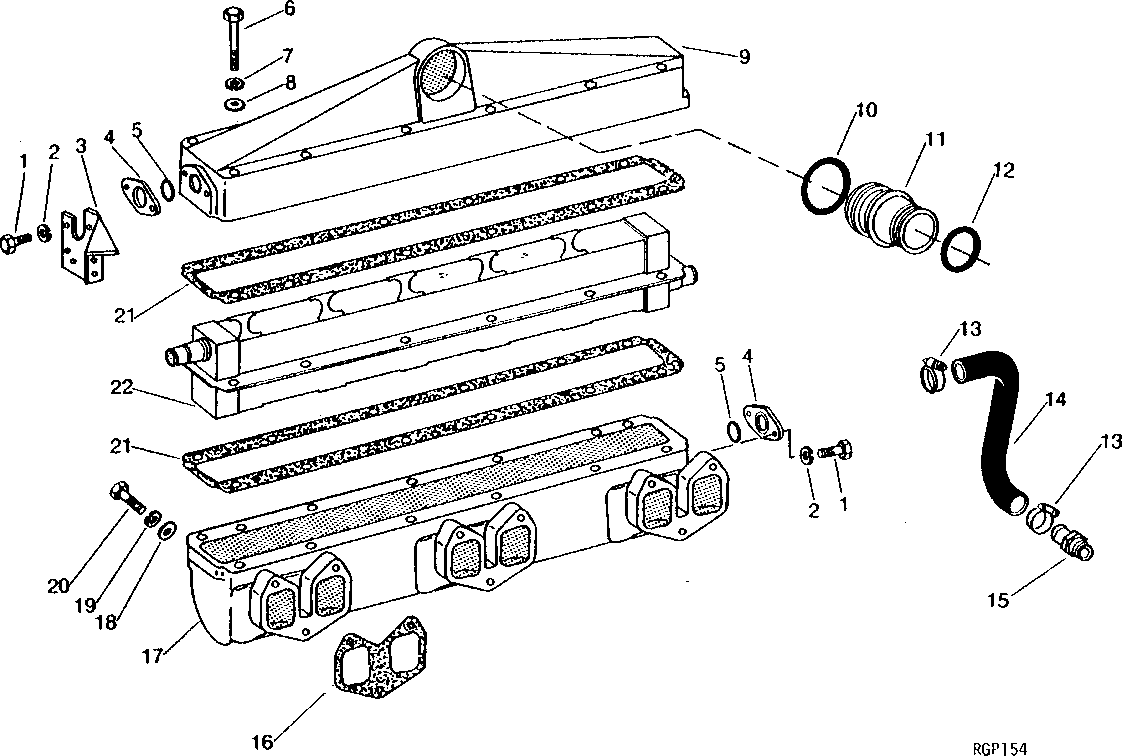

AFTERCOOLER AND INTAKE MANIFOLD (6531A) [01F10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H1905	4	Cap Screw	5/16" X 1"
2	12H303	4	Lock Washer	5/16"
3	R74006	1	Shield	(SUB FOR R59558) (5400)
4	R49517	2	Cover	-
5	R47153	2	O-Ring	(SUB FOR R50420, APPL)
6	19H2228	12	Cap Screw	3/8" X 4"
7	12H304	12	Lock Washer	3/8"
8	24H1305	12	Washer	13/32" X 13/16" X 0.065"
9	R58065	1	Cover	(SUB FOR R49095)
10	R49424	1	O-Ring	-
11	R49481	1	Coupling	-
12	R49425	1	O-Ring	-
13	TY22467	2	Clamp	(SUB FOR AR21839)
14	R49473	1	Hose	-
15	R49518	1	Fitting	-
16	R40088	3	GASKET	NLA, (SUB R520521)
17	R49094	1	Intake Manifold	-
18	R63489	9	Washer	12 X 23.500 X 3.050 MM (0.472" X 0.925" X 0.120")
19	-	9	Part 19	(NO LONGER REQUIRED)
20	19H1802	9	CAP SCREW	7/16" X 1-7/8"
21	R53081	2	Gasket	(SUB FOR R49487)
22	RE46441	1	Intercooler	(SUB FOR AR53373, AR73030 OR AR70420)

AFTERCOOLER AND INTAKE MANIFOLD (6531A) [01F10]
