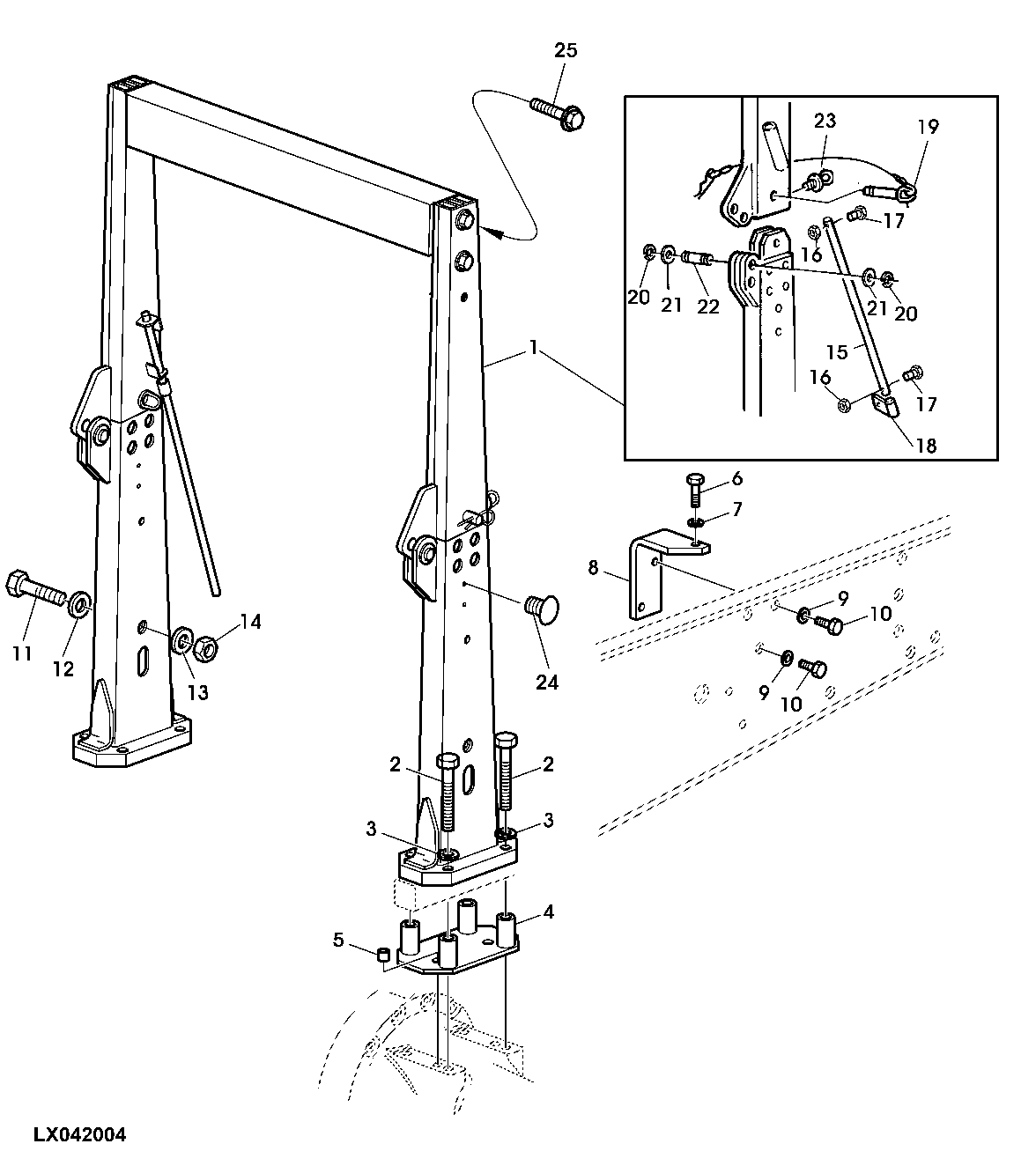

2-POST ROLL GARD, SUSPENSION FOR PLATFORM (LOW PROFILE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL155428	1	Roll-Gard	-
2	19M7921	8	Cap Screw	M20 X 150, (10.9)
3	24M7051	8	Washer	21 X 37 X 3 mm
4	AL153539	2	Bracket	-
5	34M7260	4	Spring Pin	21 X 20 mm
6	19M7493	2	Cap Screw	M12 X 40, (10.9)
7	24M7047	2	Washer	13 X 24 X 2.500 mm
8	AL155118	1	Bracket	RH
8	L151756	1	Bracket	LH
9	24M7053	4	Washer	17 X 30 X 3 mm
10	19M8029	3	Cap Screw	M16 X 30, (10.9)
10	19M8035	1	Cap Screw	M16 X 35, LH
11	19M8122	4	Cap Screw	M12 X 85, (10.9)
12	24M7047	4	Washer	13 X 24 X 2.500 mm
13	24M7102	4	Washer	13.500 X 44 X 4 mm
14	14M7168	4	Lock Nut	M12
15	L101896	1	Pin Fastener	-
16	14M7265	2	Lock Nut	M5
17	19M7502	2	Cap Screw	M5 X 25
18	AL82913	1	Holder	-
19	AL66195	2	Pin Fastener	-
20	40M7010	4	Snap Ring	-
21	24M7051	4	Washer	21 X 37 X 3 mm
22	L62377	2	Pin Fastener	-
23	AL83021	2	Eyebolt	-
24	L115270	6	Plug	-
25	19M7827	4	Screw	M16 X 80, (10.9)

2-POST ROLL GARD, SUSPENSION FOR PLATFORM (LOW PROFILE)
