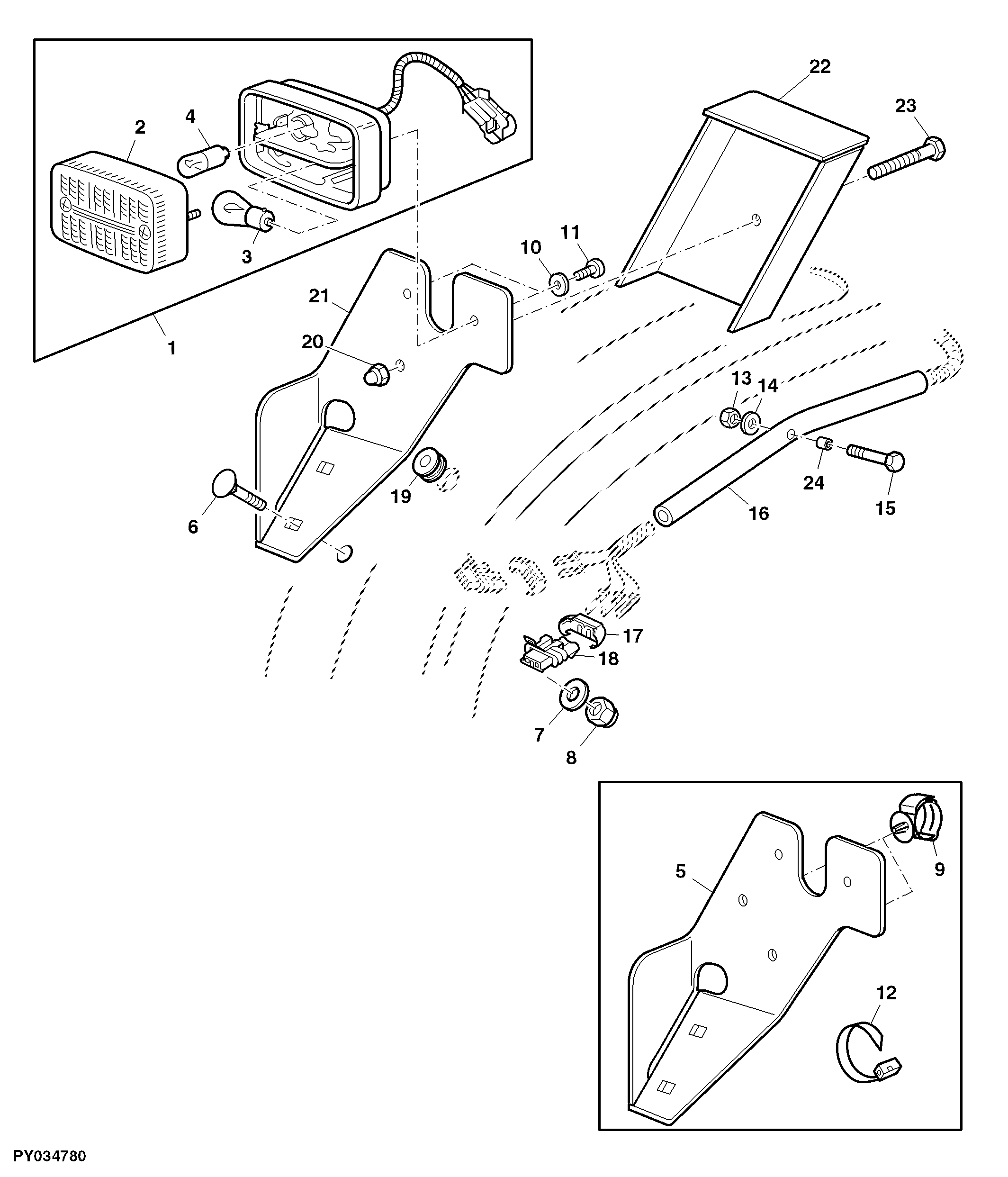

TURN-SIGNAL AND CLEARANCE LIGHTS (2-POST ROLL-GARD)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL75642	2	Side Light	-
2	L75588	1	Side Light	-
3	57M7014	1	Bulb	12V/21W
4	57M6498	1	Lamp	12V/5W
5	L115043	1	Retainer	LH (ORD L115461)
5	L115044	1	Retainer	RH (ORD L115462)
6	03M7197	1	Bolt	M12 X 25
7	24M7047	1	Washer	13 X 24 X 2.500 mm
8	14M7168	1	Lock Nut	M12, (SUB FOR 14M7275)
9	L113094	4	Clamp	-
10	24M7027	4	Washer	5.300 X 10 X 1 mm
11	21M7265	4	Screw	M5 X 12
12	R44302	2	Tie Band	-
13	14M7166	1	Lock Nut	M8
14	24M7055	1	Washer	8.400 X 16 X 1.600 mm
15	19M7274	1	Cap Screw	M8 X 70, (8.8)
16	L102011	1	Tube	-
17	57M7317	1	Elec. Connector Accessory	-
18	57M7255	1	Elec. Connector Housing	-
19	L112709	1	Grommet	-
20	14M7376	2	Lock Nut	M6
21	L115461	1	Retainer	LH
21	L115462	1	Retainer	RH
22	L115280	1	Cover	LH
22	L115378	1	Cover	RH
23	19M7834	2	Screw	M6 X 45
24	L30818	1	Spacer	-

TURN-SIGNAL AND CLEARANCE LIGHTS (2-POST ROLL-GARD)
