Открытый узел

SIDE COVERS (PARTIAL COVERED)

SIDE COVERS (PARTIAL COVERED)

SIDE COVERS (PARTIAL COVERED)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

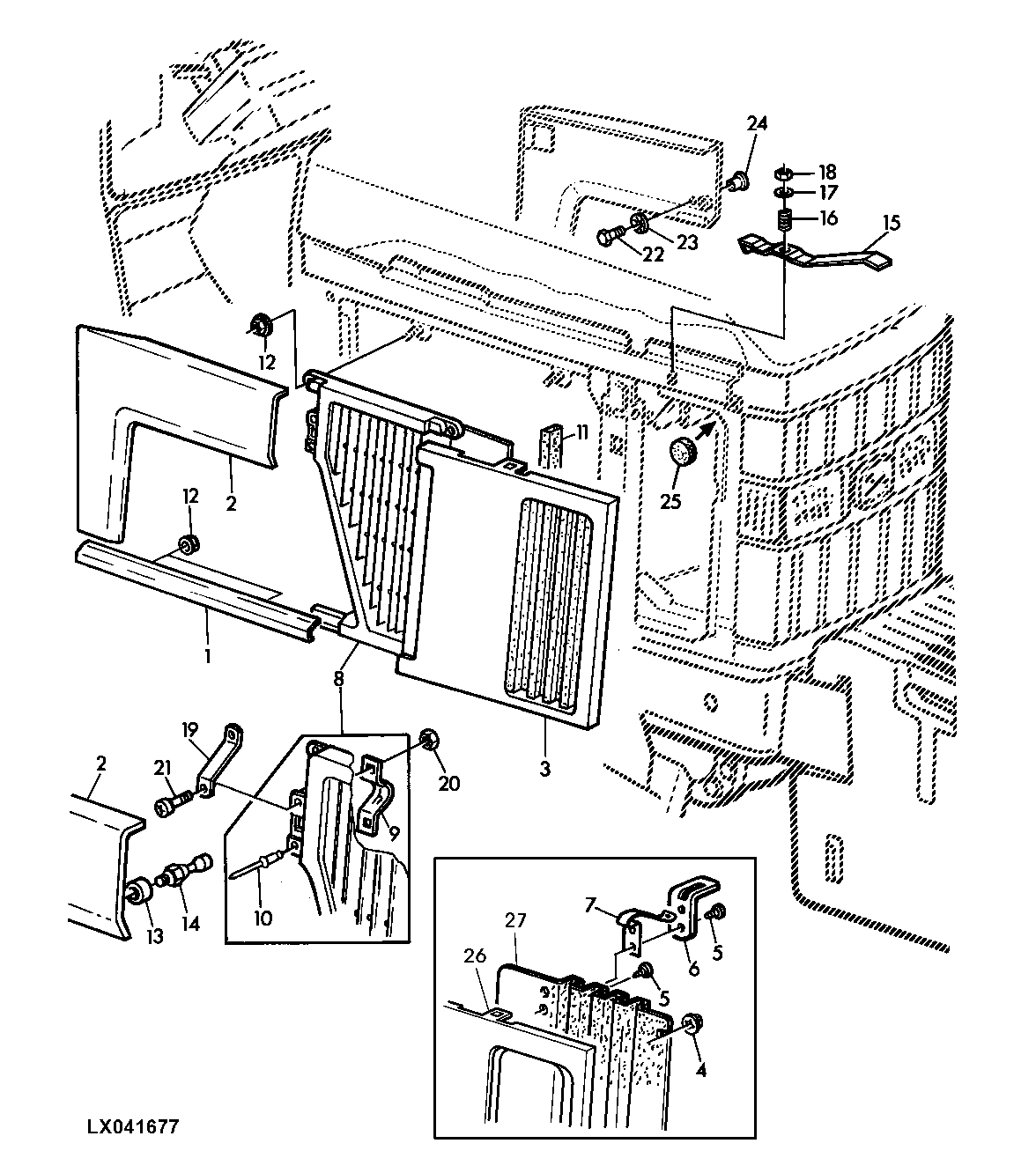

SIDE COVERS (PARTIAL COVERED)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL78805	1	Rail	RH
1	AL78804	1	Rail	LH
2	AL78756	1	Panel	LH
2	AL78758	1	Panel	(WITH VERTICAL MUFFLER, L.H. SIDE) LH
2	AL78757	1	Panel	RH
3	AL77935	1	Panel	(NO LONGER AVAILABLE AS AN ASSEMBLY, ORDER INDIVIDUAL PARTS) LH; (ORDER AL120109, L101248, L76606, L79278, (8) L80358, (10) 37M7240)
3	AL77936	1	Panel	(NO LONGER AVAILABLE AS AN ASSEMBLY, ORDER INDIVIDUAL PARTS) RH; (ORDER AL120110, L101248, L77110, L79278, (8) L80358, (10) 37M7240)
4	L80358	8	Retainer	-
5	37M7240	10	Screw	4 X 10 mm
6	L79278	1	Angle	-
7	L101248	1	Clip	-
8	AL78875	1	Grille	LH
8	AL78876	1	Grille	RH
9	L79226	1	Clip	-
10	16M7110	1	Rivet	5 mm
11	L101524	2	Pad	-
12	14M7416	10	Flange Nut	M8
13	L36602	2	Washer	-
14	L79177	2	Ball Stud	-
15	L79279	1	Lever	LH
15	L79280	1	Lever	RH
16	L79333	2	Compression Spring	-
17	24M7088	2	Washer	6.600 X 12 X 1.600 mm
18	14M7165	2	Lock Nut	M6
19	L100243	2	Holder	-
20	14M7297	2	Nut	M5
21	21M7271	2	Screw	M5 X 16
22	19M7372	1	Cap Screw	M5 X 16
23	12M7060	1	Washer	5.300 mm
24	AL80233	1	Knob	-
25	L58442	2	Disk	-
26	AL120109	1	Cover	LH; (SUB FOR AL79232)
26	AL120110	1	Cover	RH; (SUB FOR AL79233)
27	L76606	1	Grille	LH
27	L77110	1	Grille	RH
