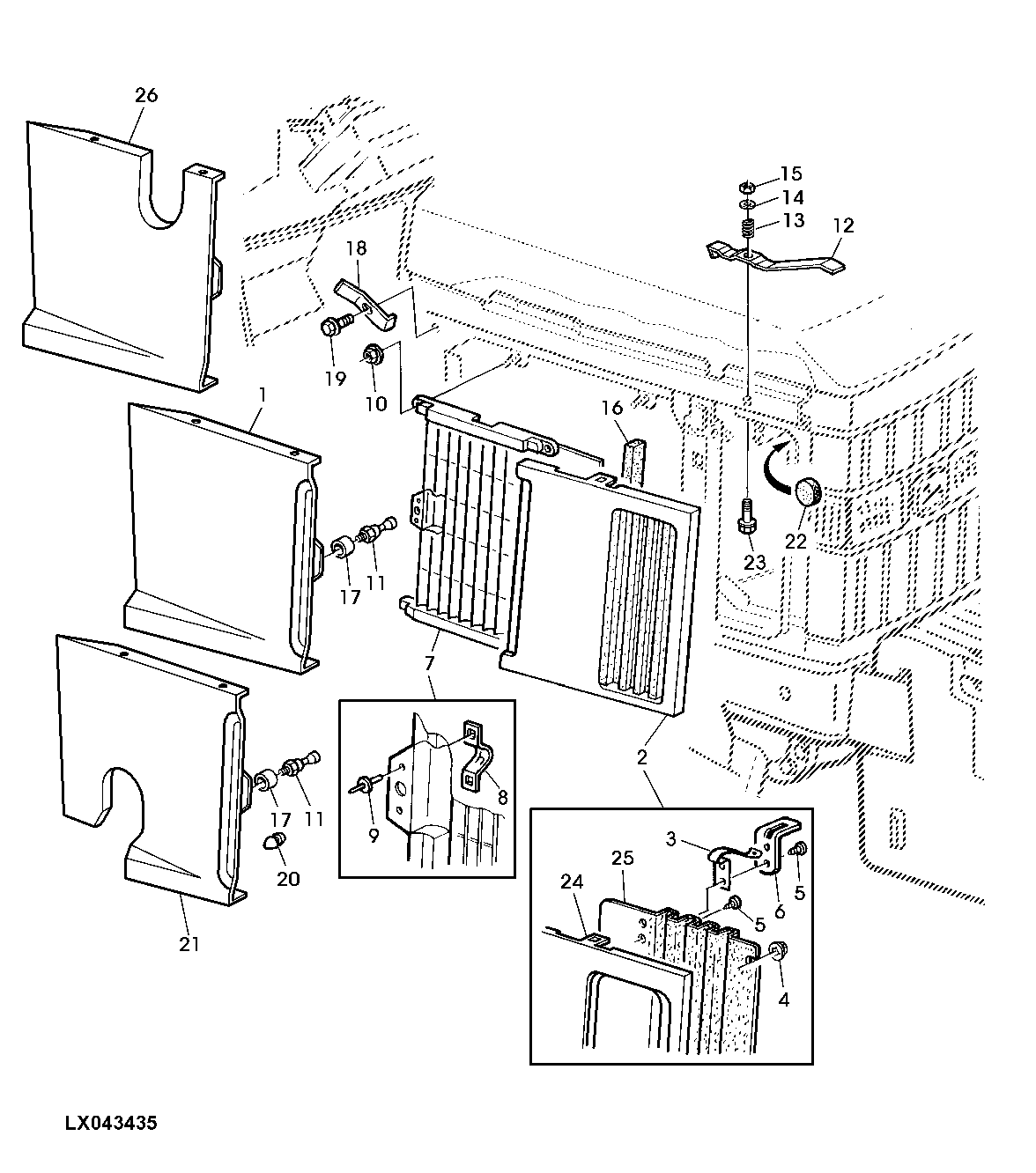

SIDE COVERS (FULL COVERED)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL78282	1	Panel	RH
1	AL78281	1	Panel	LH
2	AL77935	1	Panel	(NO LONGER AVAILABLE AS AN ASSEMBLY, ORDER INDIVIDUAL PARTS) LH; (ORDER AL120109,L101248, L76606, L79278, L80358 (10) 37M7240)
2	AL77936	1	Panel	(NO LONGER AVAILABLE AS AN ASSEMBLY, ORDER INDIVIDUAL PARTS) RH; (ORDER AL120110, L101248, L77110, L79278, (8) L80358, (10) 37M7240)
3	L101248	1	Clip	-
4	L80358	8	Retainer	-
5	37M7240	10	Screw	4 X 10 mm
6	L79278	1	Angle	-
7	AL78407	1	Grille	LH
7	AL78408	1	Grille	RH
8	L79226	1	Clip	-
9	16M7110	2	Rivet	5 mm
10	14M7298	8	Flange Nut	M8
11	L79177	2	Ball Stud	-
12	L79279	1	Lever	LH
12	L79280	1	Lever	RH
13	L79333	2	Compression Spring	-
14	24M7088	2	Washer	6.600 X 12 X 1.600 mm
15	14M7165	2	Lock Nut	M6
16	L101524	2	Pad	-
17	L36602	2	Washer	-
18	L80266	2	Retainer	-
19	37M7089	2	Screw	M6 X 12
20	L111006	1	Bumper	RH
21	AL110616	1	Panel	RH
22	L58442	2	Disk	-
23	19M2837	2	Cap Screw	M6 X 30
24	AL120109	1	Cover	LH; (SUB FOR AL79232)
24	AL120110	1	Cover	RH; (SUB FOR AL79233)
25	L76606	1	Grille	LH
25	L77110	1	Grille	RH
26	AL78283	1	Panel	(WITH VERTICAL MUFFLER, L.H. SIDE) LH
