Открытый узел

HYDR.PICK UP HITCH (SAUERMANN)

HYDR.PICK UP HITCH (SAUERMANN)

HYDR.PICK UP HITCH (SAUERMANN)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

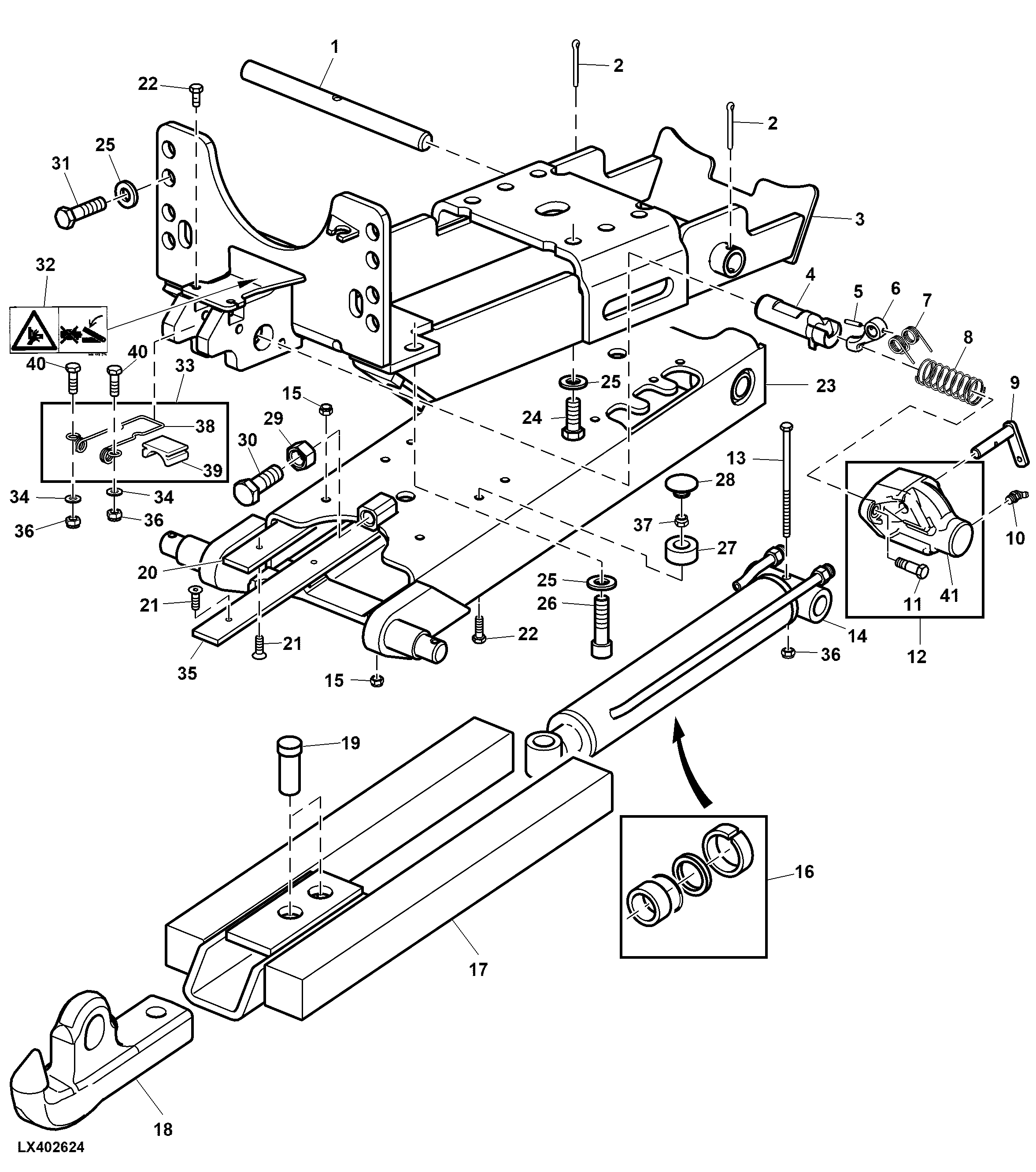

HYDR.PICK UP HITCH (SAUERMANN)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L156429	1	Pin	-
2	11M7040	2	Cotter Pin	6.300 X 50 mm
3	AL212818	1	Frame	-
3	AL171102	1	Frame	ORDER AL212818; SUB FOR AL159295
4	L156441	1	Pin	-
5	34M7158	1	Spring Pin	5 X 25 mm
6	L156438	1	Lever	-
7	L156439	1	Torsion Spring	-
8	L156440	1	Compression Spring	-
9	AL159303	1	Shaft	-
10	58M5579	1	Lubrication Fitting	-
11	L156442	2	Cap Screw	M10 X 33
12	AL164091	1	Latch	-
13	19M8466	1	Cap Screw	M8 X 160
14	AL159343	1	Hydraulic Cylinder	-
15	14M7166	3	Lock Nut	M8
16	AL166410	1	Gasket Kit	-
17	AL159302	1	Guide	-
18	L156433	1	Hook	-
19	L156434	2	Pin Fastener	-
20	L221795	2	Bumper	SUB FOR L156428
21	19M7585	2	Screw	M8 X 25
22	19M7573	16	Screw	M8 X 20
23	AL159291	1	Frame	-
24	19M7488	4	Cap Screw	M16 X 40
25	24M7241	10	Washer	17 X 34 X 4 mm
26	L159034	2	Screw	-
27	AL151060	2	Bumper	-
28	L150699	2	Plug	-
29	14M7277	1	Nut	M20
30	19M8002	1	Cap Screw	M20 X 55
31	19M7759	4	Cap Screw	M16 X 60
32	L113073	1	Label	-
33	AL159304	1	Latch	-
34	24M7055	2	Washer	8.400 X 16 X 1.600 mm
35	L221794	2	Bumper	SUB FOR L156427
36	14M7273	16	Nut	M8
37	14M7426	2	Lock Nut	M8
38	L156443	1	Torsion Spring	-
39	L156444	1	Stop	-
40	19M7163	4	Cap Screw	M8 X 25
41	L156435	1	Housing	-
