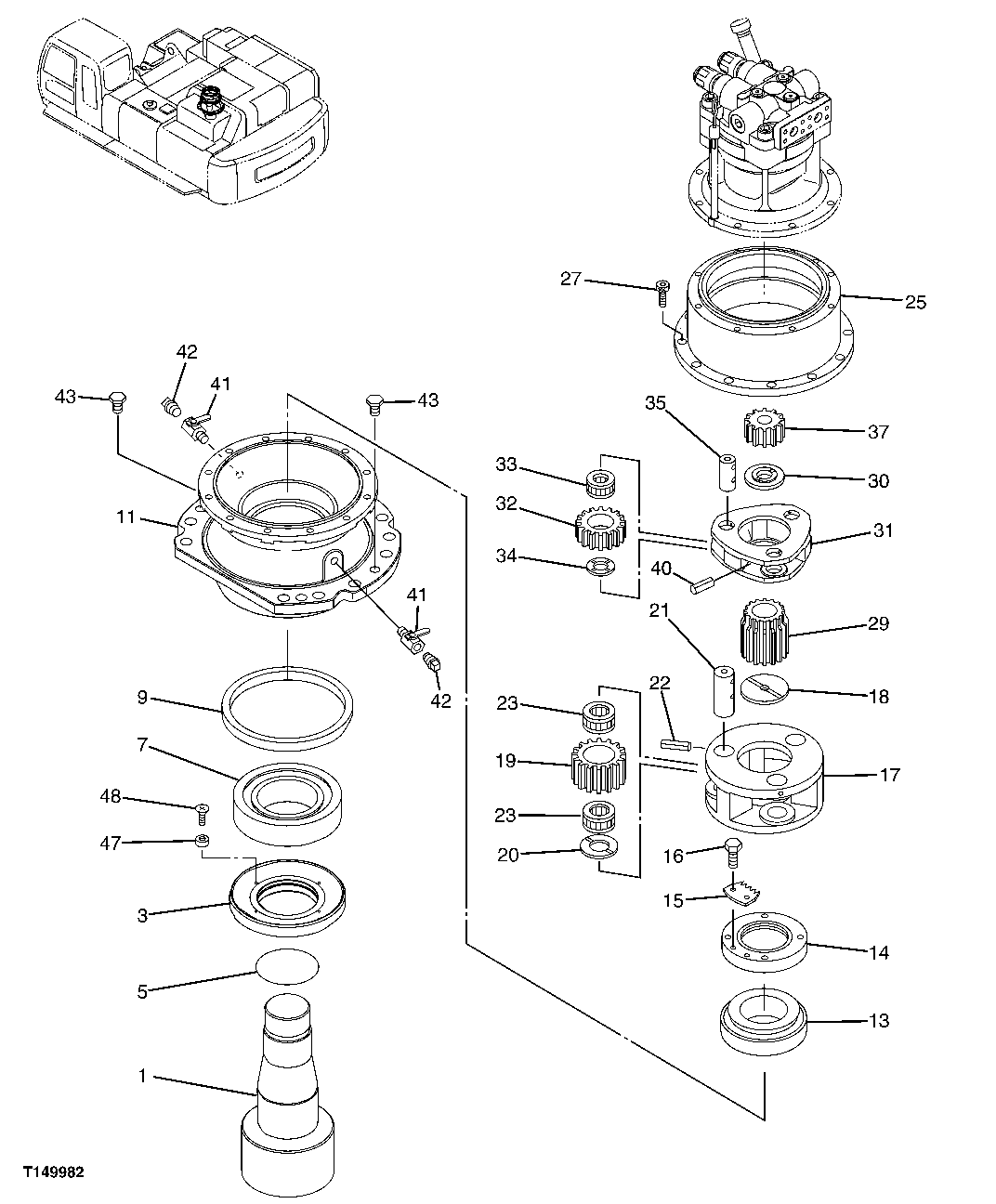

SWING MOTOR AND GEARBOX COMPONENTS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9191671	1	Transmission	RH
0	9209335	1	Transmission	LH
1	2044936	1	Shaft	-
3	3088671	1	Sleeve	-
5	A811140	1	O-Ring	-
7	4438312	1	Cylindrical Roller Bearing	-
9	4424982	1	Seal	(WARM AND MILD CLIMATE APPLICATIONS)
9	4604377	1	Seal	( <service-part>4412061</service-part> NLA) (COLD CLIMATE APPLICATIONS)
11	1028151	1	Housing	-
13	4402481	1	Cylindrical Roller Bearing	SUB FOR TH4402481
14	FYB00001147	1	Nut	SUB FOR 3088744
15	4415042	1	Plate	-
16	19M8324	2	Cap Screw	M10 X 16
17	1028147	1	Planet Pinion Carrier	-
18	4194454	1	Washer	SUB FOR TH111267
19	3088608	3	Gear	-
20	4452475	3	Plate	-
21	4488904	3	Pin	SUB FOR 4336925, AT213868
22	3M6402	3	Spring Pin	-
23	4269454	6	Needle Bearing	SUB FOR AT202596
25	1028141	1	Ring Gear	-
27	M341840	12	Bolt	-
29	3084656	1	Sun Gear	-
30	4434708	1	Thrust Washer	-
31	1028149	1	Planet Pinion Carrier	-
32	3088656	3	Gear	-
33	TH111232	3	Cylindrical Roller Bearing	-
34	4430667	3	Washer	SUB FOR TH4430667
35	4144558	3	Bushing	SUB FOR TH102298
37	3084649	1	Sun Gear	-
40	34M7014	3	Spring Pin	5 X 60 mm
41	4194712	2	Drain Valve	SUB FOR TH108278
42	94-2024	2	Fitting Plug	SUB FOR TH101292
43	4445354	2	Fitting Plug	-
47	4422479	4	Magnet	SUB FOR TH4422479
48	M470513	4	Cap Screw	SUB FOR TH101156
