Открытый узел

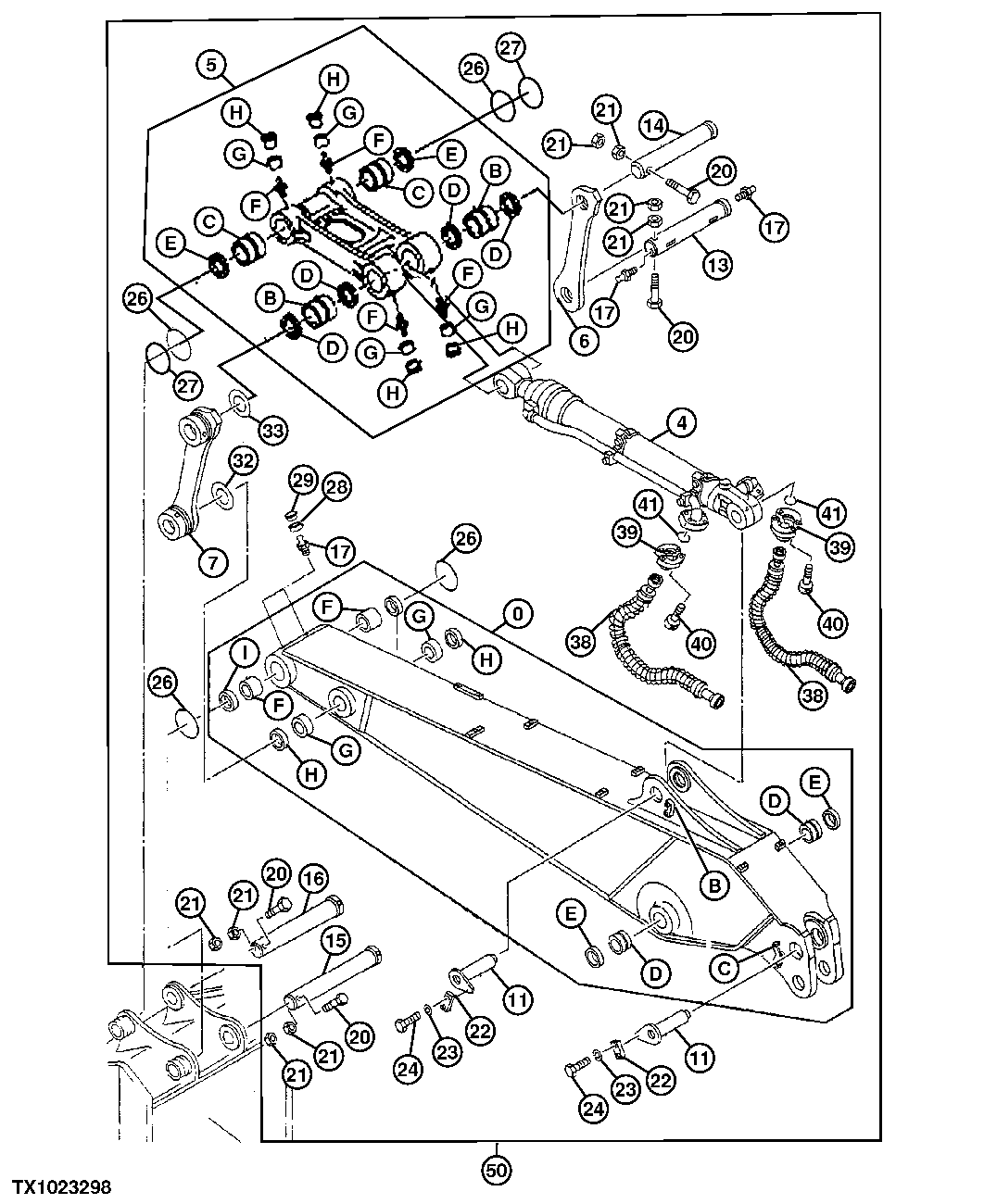

SEMI-LONG ARM ASSEMBLY (4.1 M)

SEMI-LONG ARM ASSEMBLY (4.1 M)

SEMI-LONG ARM ASSEMBLY (4.1 M)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

SEMI-LONG ARM ASSEMBLY (4.1 M)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9141367	1	Lift Arm	(SUB FOR TH9141367)
4	-	1	Part 10	Bucket See Separate Page For Detail
5	9206476	1	Link	-
6	8049555	1	Link	(SUB FOR TH8049555)
7	8050377	1	Link	(SUB FOR TH8050377)
11	8053519	2	Pin Fastener	(SUB FOR TH8053519)
13	AT318057	1	Pin Fastener	(SUB FOR 3060596, TH3060596)
14	3097975	1	Pin Fastener	(SUB FOR TH3060595 AND 3060595)
15	AT318058	1	Pin Fastener	(SUB FOR 3079227, TH3079227)
16	AT318054	1	Pin Fastener	(SUB FOR 3052361, TH3052361)
17	TH100074	4	Lubrication Fitting	-
20	4295167	4	Cap Screw	(SUB FOR TH4295167)
21	14M7277	8	Nut	M20
22	4122729	2	Strap	(SUB FOR AT131696)
23	12M7070	4	Lock Washer	20 mm
24	19M7950	4	Cap Screw	M20 X 45
26	4102191	4	O-Ring	(SUB FOR AT131687 OR T200731)
28	4130686	2	Bushing	(SUB FOR AT217082)
29	4105912	2	Cap	(SUB FOR AT217081)
32	4143607	1	Washer	115 X 220 X 1.200 mm (4.528" X 8.661" X 3/64"), (SUB FOR TH103208)
33	4296540	1	Shim	(SUB FOR TH4296540)
38	AT202135	2	Hydraulic Hose	-
39	4085560	4	Flange Fitting	(SUB FOR TH101960)
40	19M8395	8	Screw	M12 X 40
41	T78313	2	O-Ring	32.918 X 3.531 mm (1.296" X 0.139")
50	AT188459	1	Arm	Assembly Includes Arm, Bucket Cylinder, Hoses and Linkages Whole Goods
0B	4297643	1	Stop	(SUB FOR TH4297643)
0C	4297750	1	Stop	(SUB FOR TH4297750)
0D	3060580	2	Bushing	(SUB FOR TH3060580)
0E	4251767	2	Seal	(SUB FOR TH4251767)
0F	3079228	2	Bushing	(SUB FOR TH3079228)
0G	4295981	2	Bushing	(SUB FOR TH4295981)
0H	4251212	2	Seal	(SUB FOR AT202303)
0I	4251752	2	Seal	(SUB FOR AT202304)
5B	3060583	2	Bushing	(SUB FOR TH3060583)
5C	3093142	2	Bushing	-
5D	4251767	4	Seal	(SUB FOR TH4251767)
5E	4251752	2	Seal	(SUB FOR AT202304)
5F	TH100074	4	Lubrication Fitting	-
5G	4130686	4	Bushing	-
5H	4105912	4	Cap	-
