Открытый узел

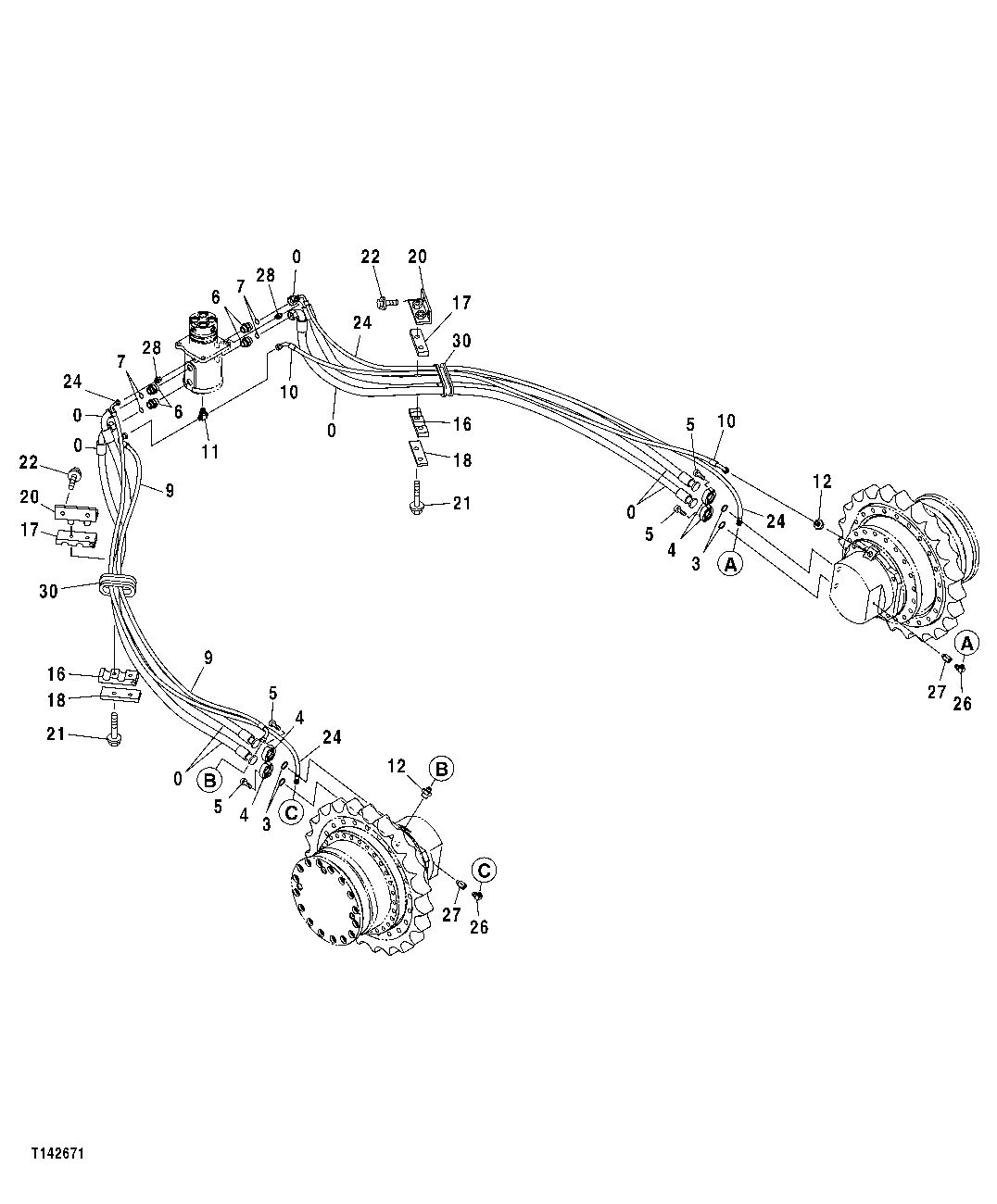

PROPEL DRIVE HOSES

PROPEL DRIVE HOSES

PROPEL DRIVE HOSES

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

PROPEL DRIVE HOSES

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	4435320	4	Hydraulic Hose	SUB FOR TH4435320
3	T78313	4	O-Ring	-
4	4085560	8	Flange Fitting	SUB FOR TH101960
5	19M8395	16	Screw	M12 X 40
6	4189535	4	Adapter Fitting	SUB FOR AT114853
7	T76938	4	O-Ring	-
9	4443346	1	Hydraulic Hose	SUB FOR TH4443346
10	4443348	1	Hydraulic Hose	SUB FOR TH4443348
11	A852544	1	Tee Fitting	SUB FOR THA852544
12	4279302	2	Adapter Fitting	SUB FOR TH4317612 AND 4317612
16	4339413	2	Hose Clamp	SUB FOR AT201818
17	4267673	2	Hose Clamp	SUB FOR AT201725
18	4268908	2	Strap	SUB FOR AT201727
20	8061456	2	Bracket	SUB FOR AT202373
21	19M7949	4	Cap Screw	M12 X 100
21	12M7058	4	Lock Washer	12 mm, SUB FOR 12M7067
22	12M7058	4	Lock Washer	12 mm, SUB FOR 12M7067
22	19M8011	4	Cap Screw	M12 X 30
22	24H1748	4	Washer	1/2" X 1-1/4" X 0.105"
24	AT134361	2	Hydraulic Hose	-
26	A852323	2	Elbow Fitting	SUB FOR THA852323; INCLUDES M800650
27	4202564	2	Adapter Fitting	SUB FOR AT215879
28	4200466	2	Adapter Fitting	SUB FOR TH108320
30	4343768	2	Grommet	SUB FOR AT202351
6A	TH101926	1	O-Ring	Not Illustrated
11A	4506418	1	O-Ring	(SUB FOR <service-part qty="1">U46489</service-part>)(NOT ILLUSTRATED) COMPONENTS OF THA85244
12A	AT318035	1	O-Ring	(SUB FOR <service-part qty="1">4506424</service-part>, <service-part qty="1">TH100055</service-part>)(NOT ILLUSTRATED) COMPONENTS OF TH4317612
26A	M800650	1	Packing	(NOT ILLUSTRATED) COMPONENTS OF THA852323
27A	M800650	1	Packing	(NOT ILLUSTRATED) COMPONENTS OF AT215879
28A	CH11570	1	O-Ring	(NOT ILLUSTRATED) COMPONENTS OF THA852133
