Открытый узел

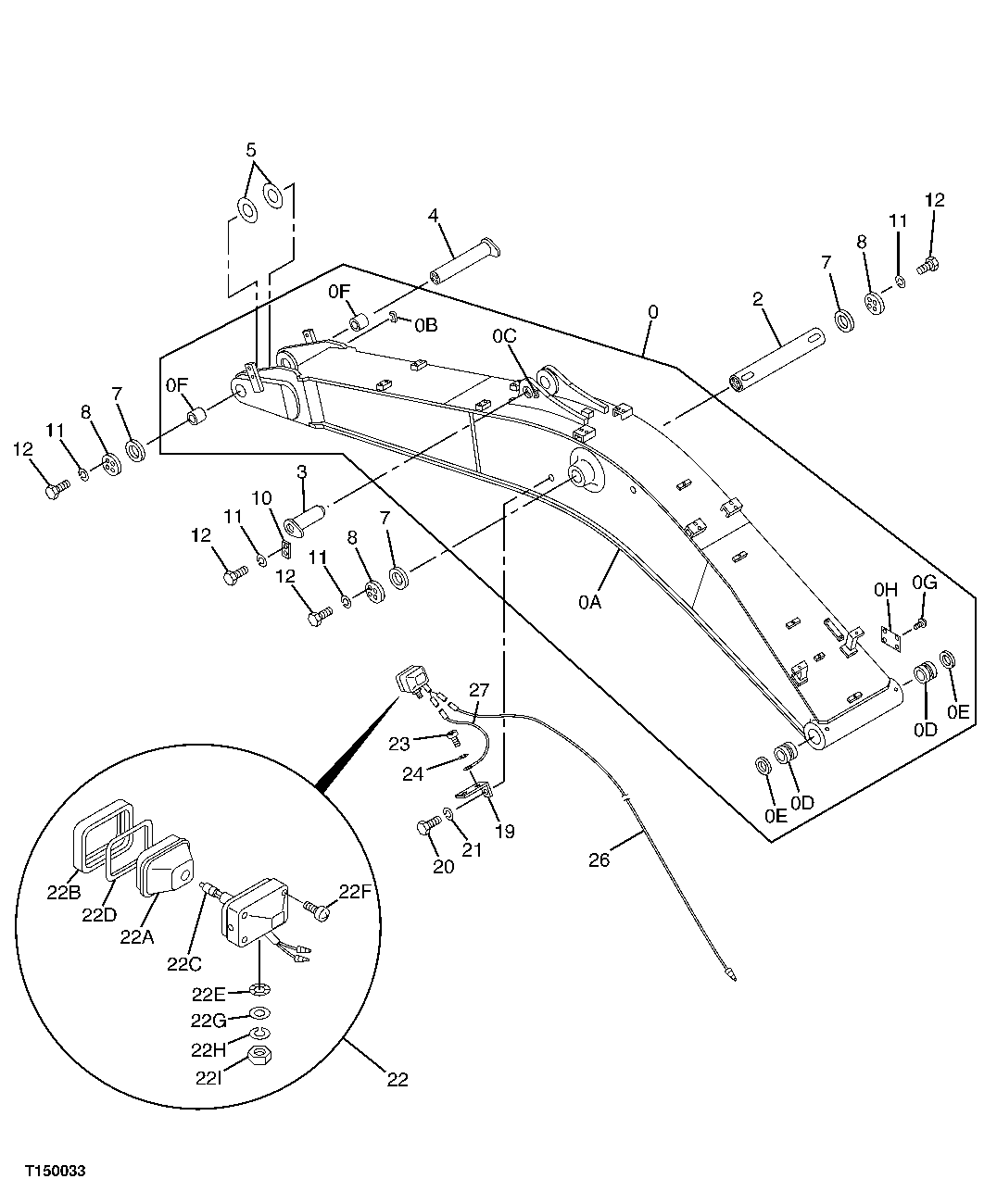

HEAVY DUTY BOOM (7.6 M)

HEAVY DUTY BOOM (7.6 M)

HEAVY DUTY BOOM (7.6 M)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

HEAVY DUTY BOOM (7.6 M)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	9128709	1	Excavator Boom	(SUB FOR TH9128709)
2	3060601	1	Pin Fastener	(SUB FOR TH3060601)
3	8053519	1	Pin Fastener	(SUB FOR TH8053519)
4	AT318069	1	Pin Fastener	(SUB FOR 8053520, TH8053520)
5	4296540	2	Shim	(SUB FOR TH4296540)
7	4040932	3	Washer	(SUB FOR TH4040932)
8	4117700	3	Spacer	(SUB FOR AT131693)
10	4122729	1	Strap	(SUB FOR AT131696)
11	12M7070	14	Lock Washer	20 mm
12	19M7950	14	Cap Screw	M20 X 45
19	4224631	1	Angle	(SUB FOR TH111685)
20	J901425	1	Cap Screw	(SUB FOR TH104071)
21	12H317	1	Lock Washer	9/16"
22	4326800	1	Lamp	(SUB FOR 4336570)
23	21M7288	1	Screw	M6 X 10
24	12M7006	1	Lock Washer	6 mm
26	4299948	1	Wiring Harness	(SUB FOR TH4299948)
27	4271788	1	Wiring Harness	(SUB FOR AT202117)
0A	-	1	Part 2	-
0B	4297642	1	Stop	(SUB FOR TH4297642)
0C	4297643	1	Stop	(SUB FOR TH4297643)
0D	3060579	2	Bushing	(SUB FOR TH3060579)
0E	4251753	2	Seal	(SUB FOR TH4251753)
0F	4457757	2	Bushing	-
0G	37H99	4	Screw	0.100" X 1/4"
0H	-	1	Part 9	(TH4453777 NLA)
22A	4326801	1	Lens	(SUB FOR AT165111)
22B	4326802	1	Frame	(SUB FOR AT165112)
22C	AT135758	1	Bulb	-
22D	4326803	1	Gasket	(SUB FOR AT165113)
22E	4307026	1	Washer	(SUB FOR T144361)
22F	37H19	4	Screw	(SUB FOR T144362 OR 4307027)
22G	24M7085	1	Washer	15 X 28 X 2.500 mm
22H	12H317	1	Lock Washer	9/16"
22I	14M7345	1	Nut	M14, (SUB FOR J952014 ) (SUB FOR TH103791)
