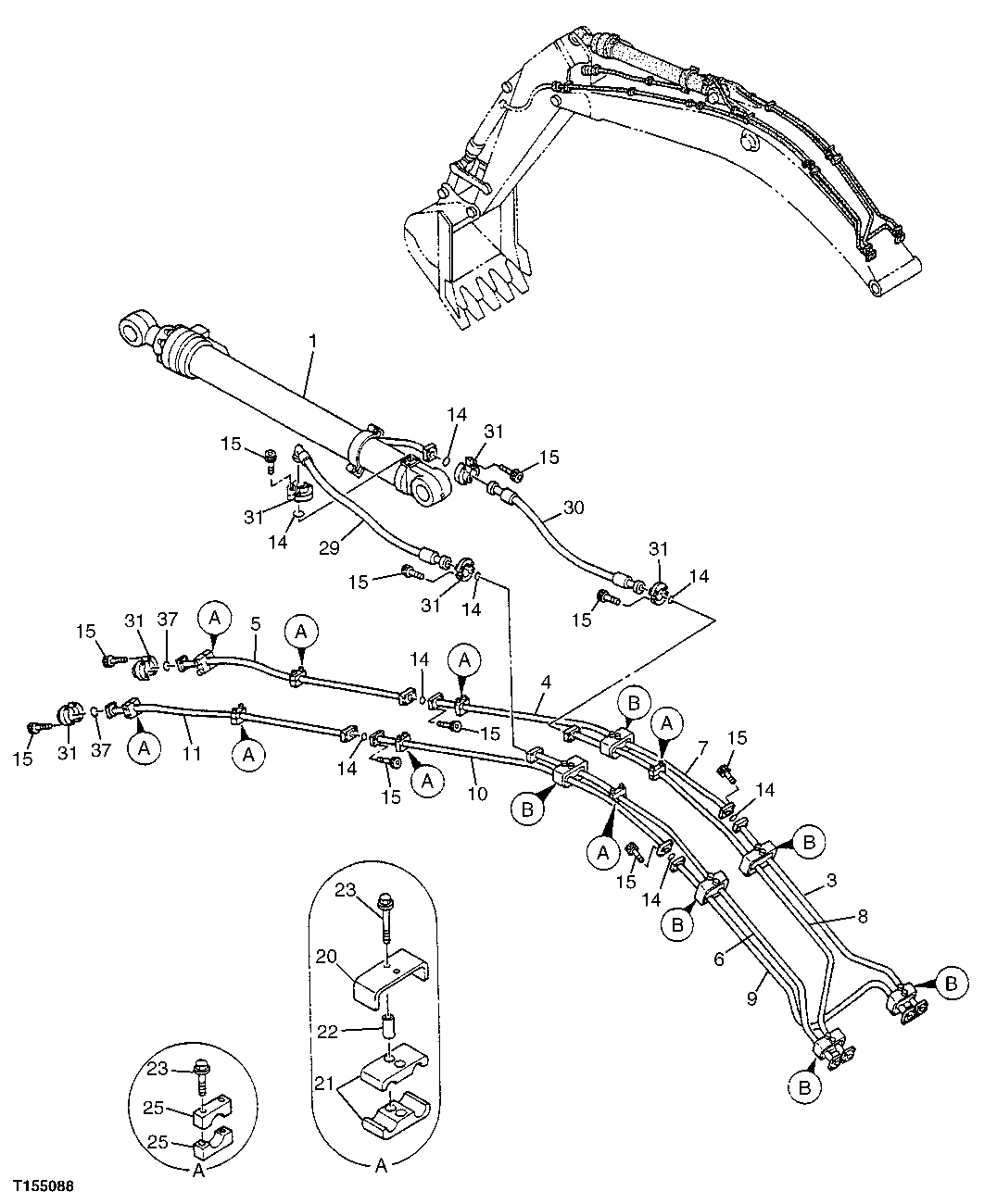

FRONT PIPING (STANDARD BOOM/HEAVY DUTY BOOM)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(TH4309334 NLA)
3	8053777	1	Oil Line	(SUB FOR TH8053777)
4	8058163	1	Oil Line	(SUB FOR TH8058163)
5	8053779	1	Oil Line	(SUB FOR TH8053779)
6	8055772	1	Oil Line	(SUB FOR TH8055772)
7	8058161	1	Oil Line	(SUB FOR TH8058161)
8	8055773	1	Oil Line	(SUB FOR TH8055773)
9	8055774	1	Oil Line	(SUB FOR TH8055774)
10	8058162	1	Oil Line	(SUB FOR TH8058162)
11	8053772	1	Oil Line	-
14	T72216	8	O-Ring	-
15	19M8712	40	Screw	M14 X 50
20	4304481	6	Clamp	(SUB FOR AT201755)
21	4337125	12	Clamp	(SUB FOR TH4337125)
22	28H2611	12	Spacer	0.546" X 0.840" X 2"
23	19M8122	28	Cap Screw	M12 X 85
23	12M7058	28	Lock Washer	12 mm, (SUB FOR 12M7067)
25	AT201796	16	Clamp	-
29	4408505	1	Hydraulic Hose	-
30	4408504	1	Hydraulic Hose	-
31	AT131685	12	Flange Fitting	-
37	T72216	2	O-Ring	-

FRONT PIPING (STANDARD BOOM/HEAVY DUTY BOOM)
