Открытый узел

Front Lines, Long Arm (5.2 M)

Front Lines, Long Arm (5.2 M)

Front Lines, Long Arm (5.2 M)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

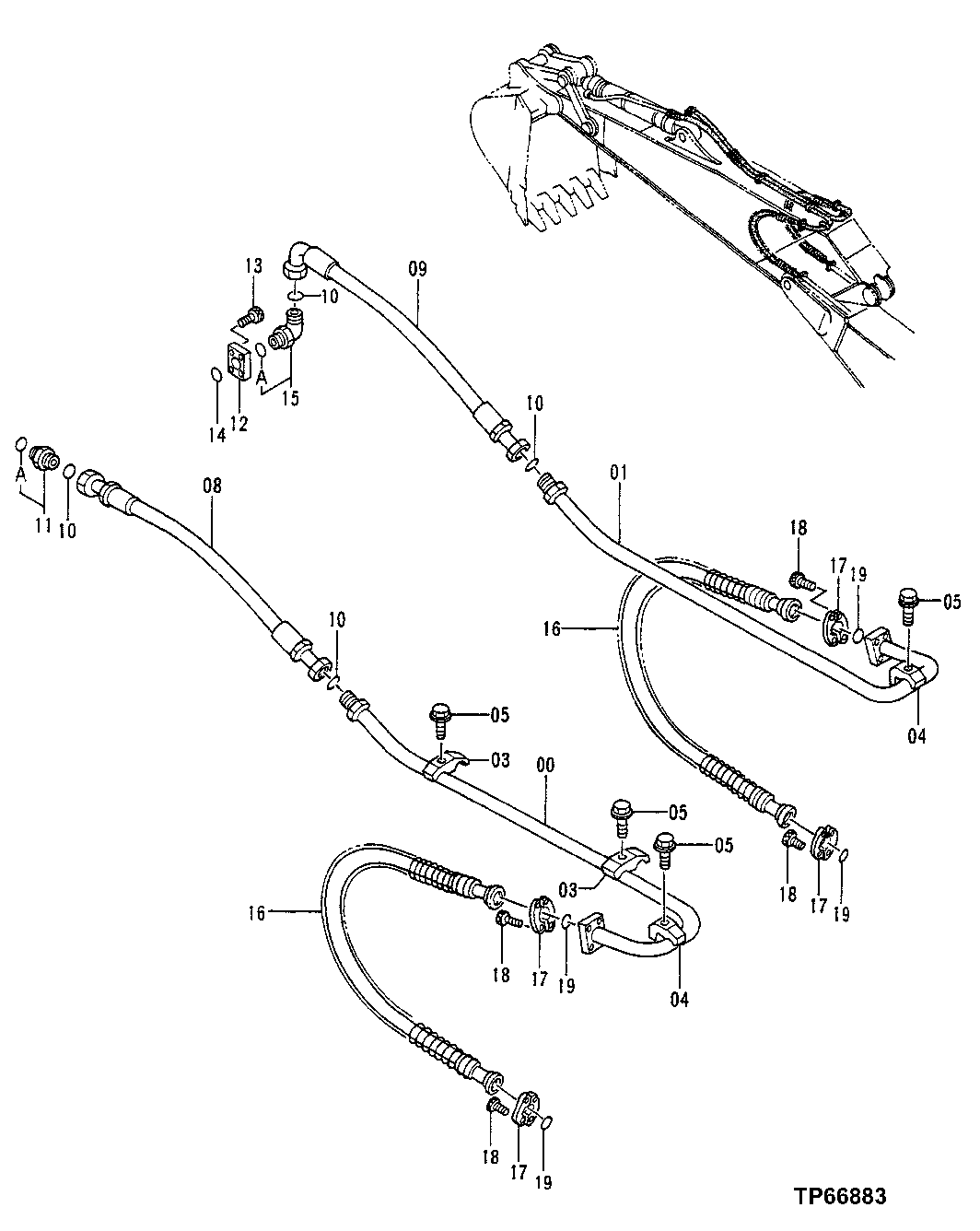

Front Lines, Long Arm (5.2 M)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
0	8062921	1	Oil Line	(SUB FOR TH8062921)
1	8062922	1	Oil Line	(SUB FOR TH8062922)
3	4189860	2	Clamp	(SUB FOR TH108314)
4	4190127	2	Clamp	(SUB FOR TH108313)
5	19M7331	4	Cap Screw	M12 X 65
5	24M7047	4	Washer	13 X 24 X 2.500 mm
8	4345675	1	Hydraulic Hose	(SUB FOR AT172092)
9	4334631	1	Hydraulic Hose	Fabricate, (SUB FOR AT172093)
10	T76938	4	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
11	4189535	1	Adapter Fitting	(SUB FOR AT114853)
12	3046126	1	Flange	(SUB FOR AT128499)
13	19M8341	4	Screw	M12 X 45
14	AT264324	1	O-Ring	(SUB FOR TH100044)
15	A853388	1	Elbow Fitting	(SUB FOR TH108325 OR 4198799)
16	AT172097	2	Hydraulic Hose	Fabricate
17	4085560	8	Flange Fitting	(SUB FOR TH101960)
18	19M8395	16	Screw	M12 X 40
19	966993	4	O-Ring	-
11A	TH101926	1	O-Ring	28.700 X 3.500 mm (1.130" X 0.138")
15A	TH101926	1	O-Ring	28.700 X 3.500 mm (1.130" X 0.138")
