Открытый узел

LIFT LEVER ASSEMBLY [B08]

LIFT LEVER ASSEMBLY [B08]

LIFT LEVER ASSEMBLY [B08]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

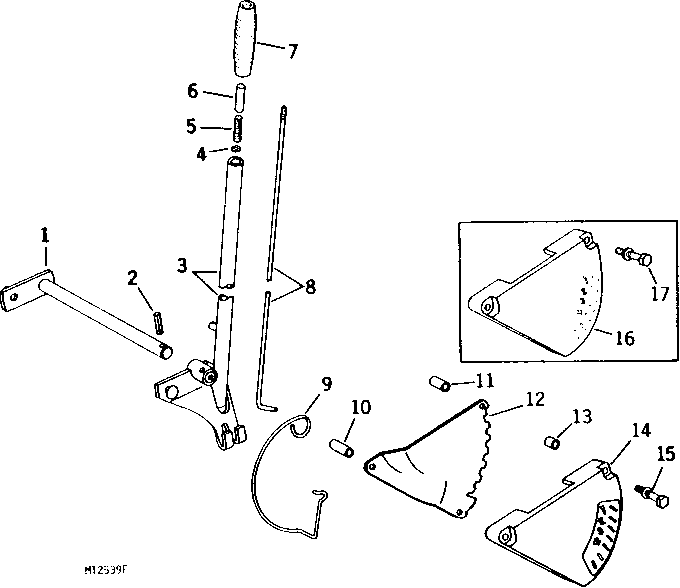

LIFT LEVER ASSEMBLY [B08]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AM30786	1	SHAFT	-
2	25H97	1	Groove Pin	1/4" X 1-1/4"
3	AM30792	1	HANDLE	-
4	M40065	1	WASHER	-
5	R359FN	1	SPRING	-
6	M40067	1	PIN	-
7	M40011	1	GRIP	-
8	M41542	1	HOOK BOLT	-
9	M41585	1	STOP	-
10	N30561	1	SPACER	(42.86 MM) 1-11/16" (NO LONGER AVAILABLE)
11	B3675R	1	BUSHING	(25.40 MM) 1"
12	M47334	1	QUADRANT	(NO LONGER AVAILABLE)
13	T449T	1	DOWEL PIN	(12.70 MM) 1/2"
14	M47420	1	SHIELD	(INCLUDES M47421)
15	19H1944	2	Cap Screw	3/8" X 2-3/4"
15	12H304	2	Lock Washer	3/8"
16	-	1	Part 17	(SUB N30561, B3675R, M47334, T449T AND M47420)
17	19H1801	2	CAP SCREW	3/8" X 2"
17	12H304	2	Lock Washer	3/8"
