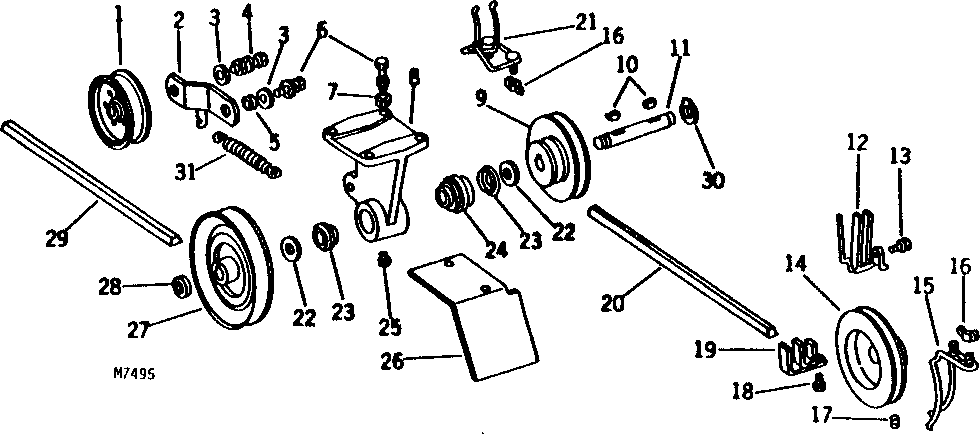

BELT DRIVE AND THROW-OUT ASSEMBLY (SERIAL NO. -20,000) [B09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AM30331	1	PULLEY	-
2	M42255	1	ARM	(N)
3	24M7101	2	Washer	11 X 34 X 3 MM
4	19H1721	1	CAP SCREW	1/2" X 1-1/2"
4	14H809	1	Nut	1/2"
4	12H301	1	Lock Washer	1/2"
5	M41562	1	WASHER	-
6	19H1732	5	Cap Screw	3/8" X 1-1/4"
6	14H1076	5	Nut	3/8"
6	12H304	5	Lock Washer	3/8"
7	14H1076	4	Nut	3/8"
8	M41560	1	COUNTERSHAFT	(N)
9	M41565	1	PULLEY	(N)
10	26H14	3	SHAFT KEY	3/16" X 3/4"
11	M41564	1	COUNTERSHAFT	-
12	AM30804	1	GUIDE	(N)
13	P461M	1	WING SCREW	-
14	M41537	1	PULLEY	(N)
15	AM30784	1	GUIDE	(N)
16	14H819	4	Wing Nut	5/16"
17	22H776	1	Set Screw	5/16" X 7/16"
18	37H51	1	Screw	1/4" X 1/2"
19	AM30803	1	GUIDE	(N)
20	M41592	1	V-BELT	-
21	AM30785	1	GUIDE	(N)
22	M41563	4	WASHER	-
23	M41570	2	SEAL	-
24	AM30814	1	TAPERED ROLLER BEARING	-
25	21H1206	1	SCREW	1/4" X 5/16"
26	M41591	1	SHIELD	(N)
27	AM103465	1	PULLEY	(SUB FOR M41559)
28	P48362	1	Lock Nut	-
29	M43489	1	V-BELT	-
30	M40514	1	Snap Ring	-
31	M40460	1	EXTENSION SPRING	-

BELT DRIVE AND THROW-OUT ASSEMBLY (SERIAL NO. -20,000) [B09]
