Открытый узел

Steering Lines Assembly, MFWD, Cab

Steering Lines Assembly, MFWD, Cab

Steering Lines Assembly, MFWD, Cab

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

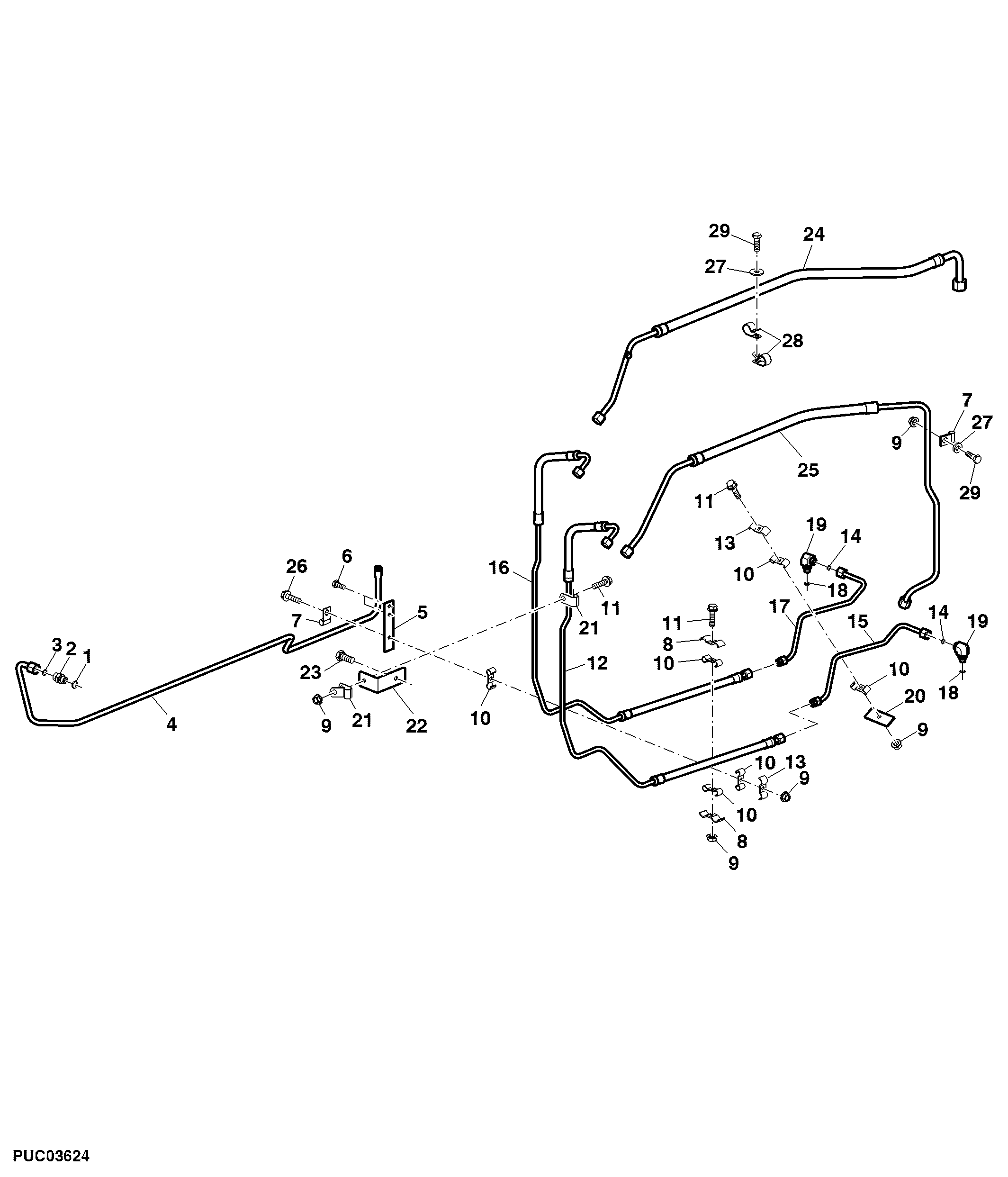

Steering Lines Assembly, MFWD, Cab

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	51M7043	1	O-Ring	15.300 X 2.200 mm
2	NF101292	1	Fitting	-
3	T77857	1	O-Ring	-
4	SJ12146	1	Oil Line	-
5	R278244	1	Strap	-
6	19M7139	2	Cap Screw	M8 X 20
7	AH107416	2	Clip	-
8	NF100632	2	Hose Clamp	-
9	14M7298	5	Flange Nut	M8
10	SU20994	6	Rubber Track Belt	(SUB FOR NF101236)
11	19M7868	3	Screw	M8 X 30
12	SJ11625	1	Oil Line	RH
13	NF100556	2	Half Clamp	-
14	T77613	4	O-Ring	-
15	SJ289355	1	Oil Line	RH, FRONT
16	RE284401	1	Oil Line	LH
17	SJ289906	1	Oil Line	LH, FRONT
18	51M7041	2	O-Ring	11.300 X 2.200 mm
19	38H5016	2	Elbow Fitting	-
20	SU289353	1	Strap	-
21	NF101012	2	Clamp	-
22	R285170	1	Bracket	-
23	19M7402	1	Cap Screw	M10 X 25
24	SJ300373	1	Oil Line	RETURN TO OIL COOLER
25	RE284027	1	Oil Line	SUPPLY LINE
26	19M8882	1	Screw	M8 X 40
27	24M7055	2	Washer	8.400 X 16 X 1.600 mm, (SUB FOR 24M7298)
28	NF101711	2	Hose Clamp	-
29	19M3131	2	Cap Screw	M8 X 25
