Открытый узел

Rear Wiring Harness, W/O Electric Quick Raise and Lower, PowerTech™ Electronic

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	6	Flange Nut	M8
2	19M7784	2	Screw	M10 X 20
3	21M7022	2	Screw	M5 X 20
4	SJ38965	1	Cab Wiring Harness	Rear
4	SJ31562	1	Wiring Harness	Rear SUB FOR SJ29874
5	21M7278	1	Screw	M5 X 10
6	SJ39047	1	Wiring Harness	Fuse Block
6	SJ31422	1	Wiring Harness	Fuse Block SUB FOR SJ29870
7	37M7090	4	Screw	M6 X 16
8	NF100585	4	Grommet	-
9	RE48234	1	Wiring Harness	W/ Switch USE WITH SJ38965
10	R205544	4	Grommet	-
11	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
12	RE12411	1	Switch	Neutral
13	RE30714	1	Wiring Harness	W/ Switch USE WITH SJ31562
14	12M7084	2	Lock Washer	4.300 mm
15	RE68327	1	Relay	40 A, Module
16	24M7117	2	Washer	4.300 X 9 X 0.800 mm
17	SU21057	1	Clamp	-
18	SU21019	4	Clamp	-
19	SU21058	5	Clamp	-
20	SU297440	1	Plate	USE WITH SJ31562
21	SU21136	7	Clamp	-
22	24M7055	1	Washer	8.400 X 16 X 1.600 mm
23	SU60979	1	Plate	-
24	21M7369	2	Screw	M4 X 25

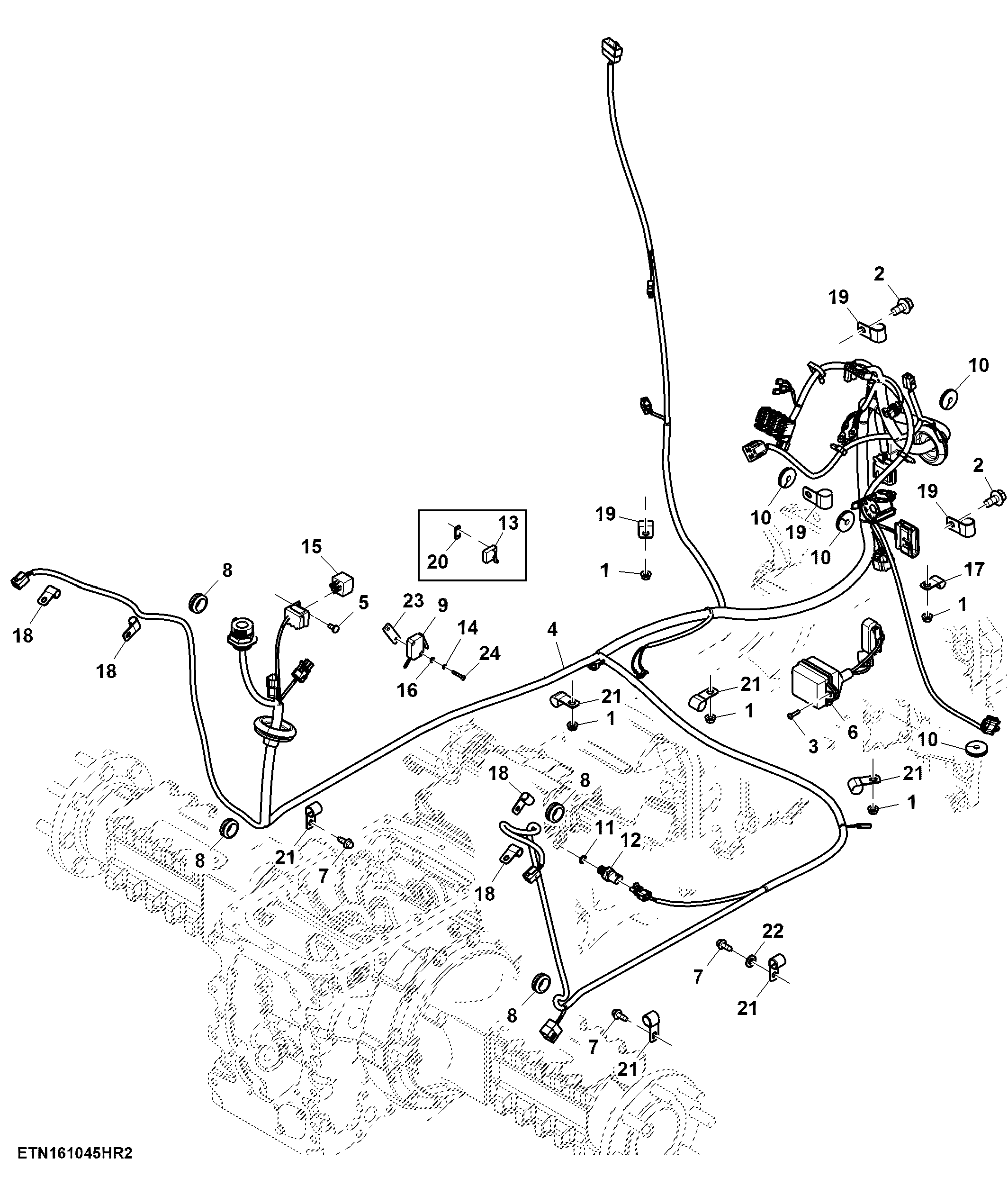

Rear Wiring Harness, W/O Electric Quick Raise and Lower, PowerTech™ Electronic
