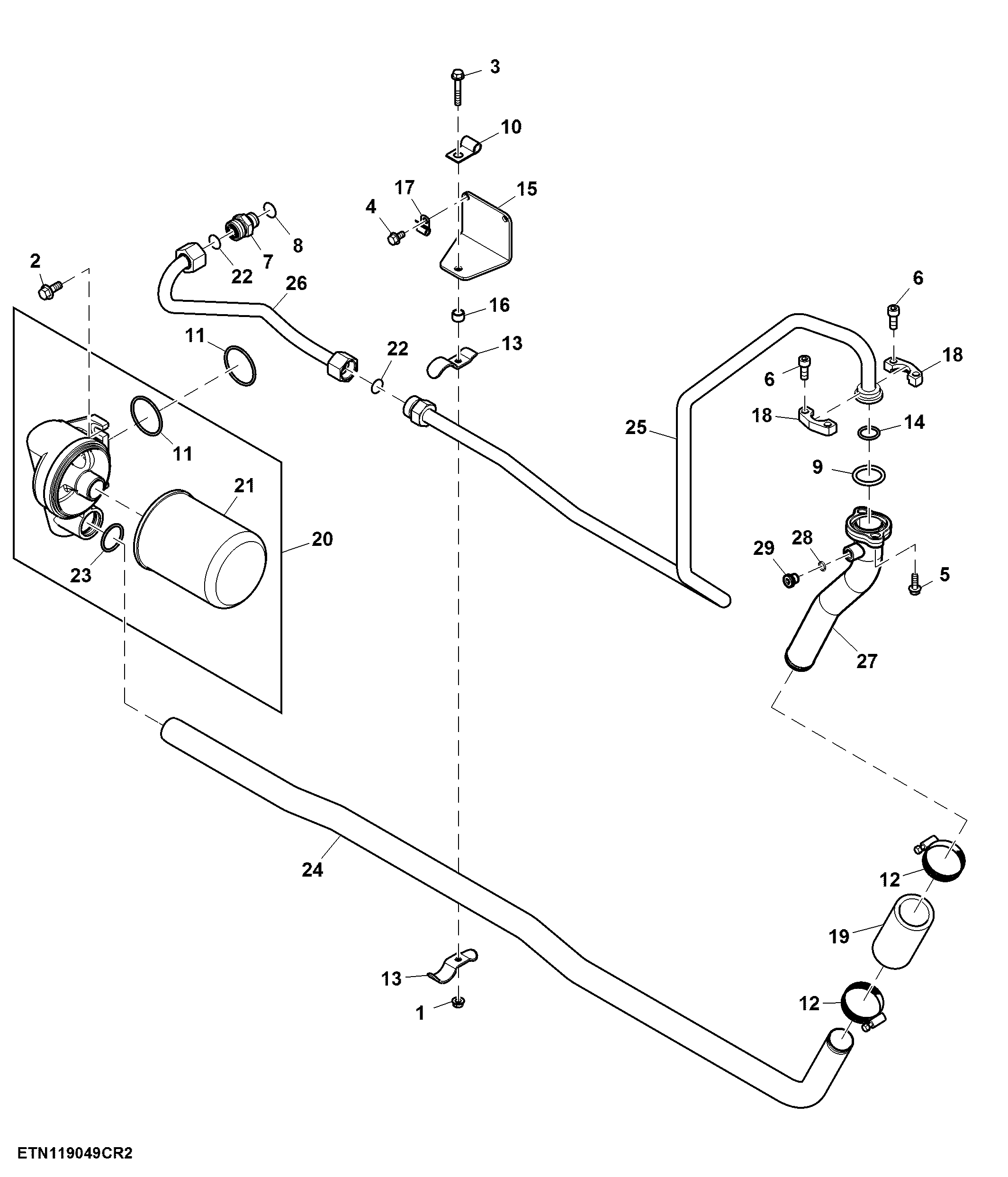

Hydraulics Oil Lines, Downforce Cylinder, IOOS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	1	Flange Nut	M8
2	19M7785	3	Screw	M10 X 25
3	19M7800	1	Screw	M8 X 50
4	19M7865	2	Screw	M8 X 16
5	19M7867	2	Screw	M8 X 25
6	19M8533	4	Screw	M10 X 25
7	38H5121	1	Adapter Fitting	-
8	51M7045	1	O-Ring	19.300 X 2.200 mm
9	A4540R	1	O-Ring	-
10	AH107416	1	Clip	-
11	F1870R	2	O-Ring	-
12	NF100990	2	Hose Clamp	-
13	NF101411	2	Half Clamp	-
14	T59014	1	O-Ring	-
15	R277990	1	Bracket	Hydraulic Chassis Lines
16	R279049	1	Bushing	-
17	R284782	1	Clip	-
18	R29424	2	Flange Fitting	-
19	RE277968	1	Hose	Hydraulic Pump Suction
20	RE72823	1	Filter Head	-
21	RE45864	1	Oil Filter	-
22	T77858	2	O-Ring	-
23	R176683	1	Packing	-
24	SJ21021	1	Oil Line	Filter to Hydraulic Pump, Downforce
25	SJ21172	1	Oil Line	RCV Supply Oil, Front, Deere Engine
26	SJ18464	1	Oil Line	RCV Port P, Downforce
27	SJ20912	1	Oil Line	Hydraulic Pump Inlet, Downforce
28	51M7040	1	O-Ring	9.300 X 2.200 mm
29	64M1016	1	Drain Plug	-

Hydraulics Oil Lines, Downforce Cylinder, IOOS
