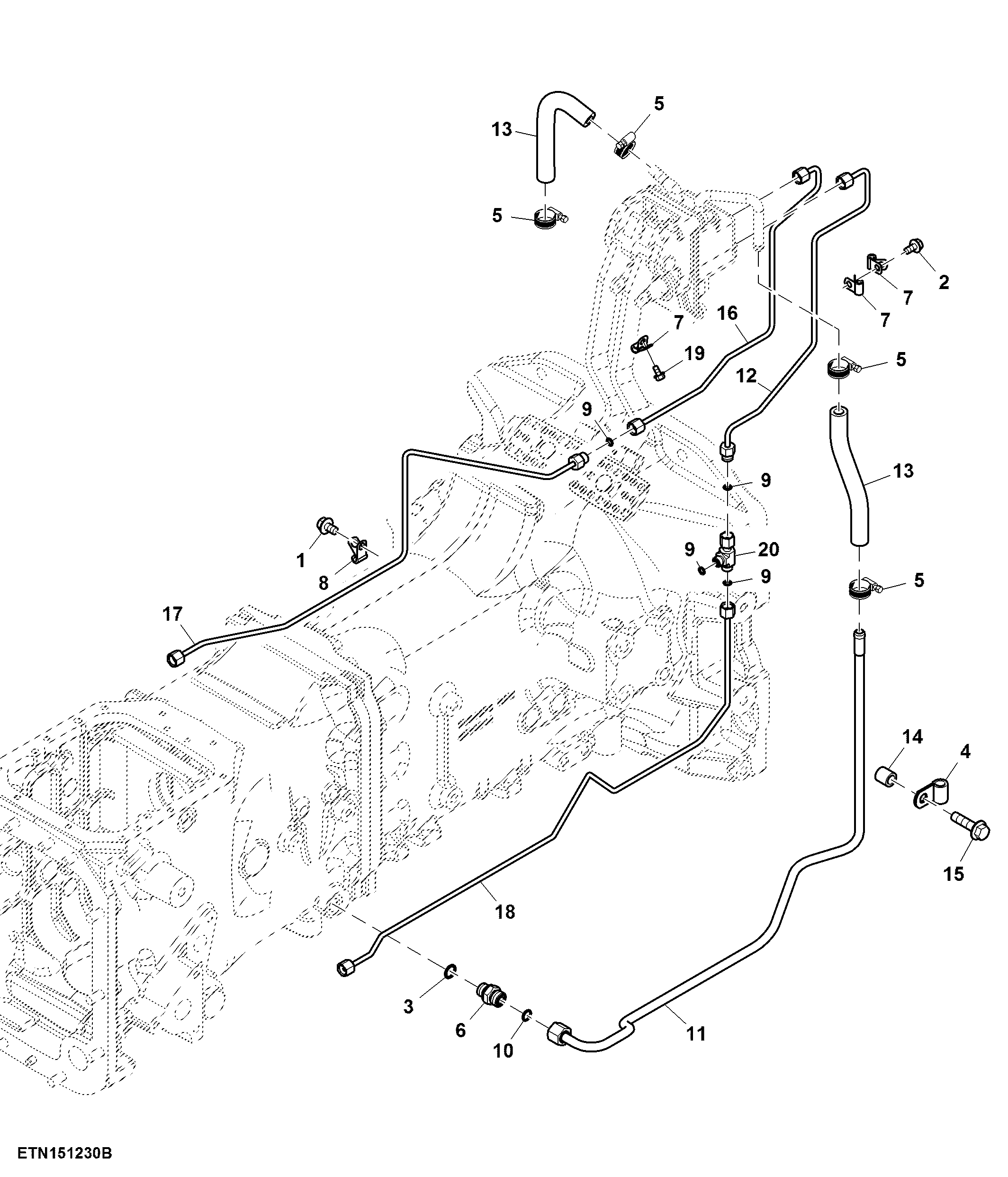

Hydraulic Brake Oil Lines, Cab, Optional, PTE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7783	1	Screw	M10 X 16
2	19M7865	1	Screw	M8 X 16
3	51M7043	1	O-Ring	15.300 X 2.200 mm
4	AH107416	1	Clip	-
5	NF100926	4	Hose Clamp	-
6	NF101292	1	Fitting	-
7	R284782	3	Clip	-
8	R285164	1	Clip	-
9	T77814	4	O-Ring	-
10	T77857	1	O-Ring	-
11	SJ20329	1	Oil Line	Oil to Transmission
12	SJ20330	1	Oil Line	RH
13	SU37241	2	Hydraulic Hose	LGTH = 215 mm, Brake Return
14	SU37244	1	Bushing	-
15	19M7813	1	Screw	M12 X 45
16	SJ23003	1	Oil Line	LH Brake Valve Out Let
17	SJ22571	1	Oil Line	LH Transmission Supply Oil
18	SJ27520	1	Oil Line	RH
19	19M7774	1	Screw	M6 X 12
20	38H5075	1	Tee Fitting	-

Hydraulic Brake Oil Lines, Cab, Optional, PTE
