Открытый узел

Air Conditioning Unit, W/ Air Pump

Air Conditioning Unit, W/ Air Pump

Air Conditioning Unit, W/ Air Pump

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

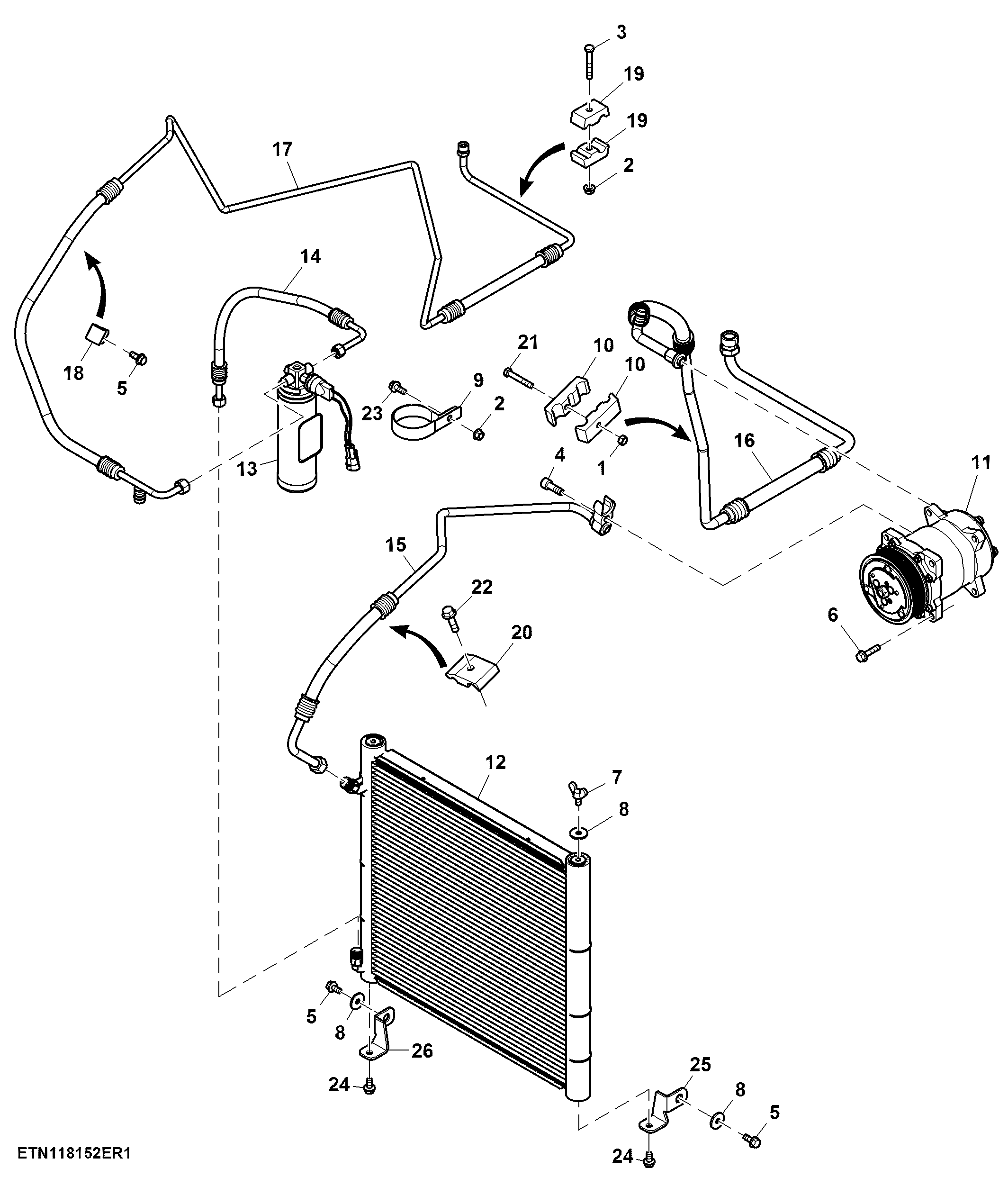

Air Conditioning Unit, W/ Air Pump

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7273	1	Nut	M8
2	14M7298	3	Flange Nut	M8
3	19M7165	1	Cap Screw	M8 X 55
4	SU38771	1	Screw	-
5	19M7866	3	Screw	M8 X 20
6	19M7897	4	Screw	M8 X 35
7	21M7243	2	Wing Screw	M8 X 16
8	24M7024	4	Washer	9 X 28 X 3 mm
9	SU37488	2	Clamp	-
10	SU38346	2	Block Clamp	Air Conditioning Lines
11	SJ20738	1	Compressor	-
12	SJ15665	1	Vapor Condenser	SUB FOR SJ21330
13	SJ21331	1	Receiver-Dryer	-
13	SJ26881	1	Receiver-Dryer	-
14	SJ27603	1	Refrigerant Hose	Condenser to Dryer
14	SJ21392	1	Refrigerant Hose	Condenser to Dryer
15	SJ21722	1	Refrigerant Hose	Compressor to Condenser
15	SJ27518	1	Refrigerant Hose	Compressor to Condenser
16	SJ21710	1	Refrigerant Hose	Compressor to Cab
17	SJ21395	1	Refrigerant Hose	Dryer to Cab
17	SJ27517	1	Refrigerant Hose	Dryer to Cab
18	SU21058	1	Clamp	-
19	SU34034	2	Bracket	Radiator Mounting, RH
20	SU37716	1	Bracket	Air Conditioning Pipe Fixation
20	SU46329	1	Block Clamp	Air Conditioning Pipe Fixation
21	19M7164	1	Cap Screw	M8 X 50
22	19M7868	1	Screw	M8 X 30
23	19M7867	2	Screw	M8 X 25
24	19M7865	2	Screw	M8 X 16
25	SU51723	1	Bracket	Condenser, LH
26	SU51724	1	Bracket	Condenser, RH
