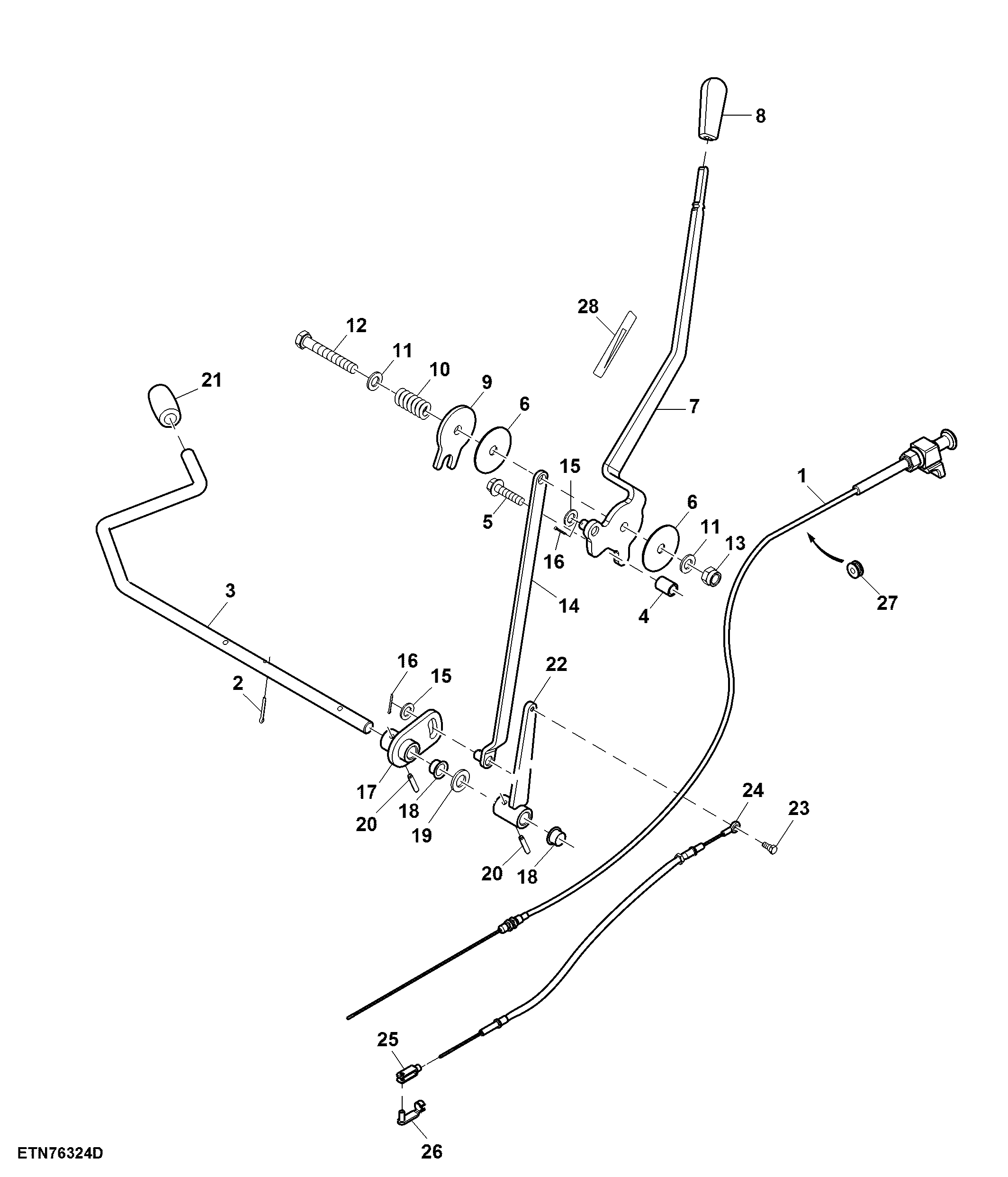

Hand and Foot Throttle

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	SJ11468	1	Cable	-
2	11M7059	1	Cotter Pin	3.200 X 20 mm
3	SU296444	1	Pedal	-
4	NF100930	1	Bushing	-
5	19M8291	1	Screw	M8 X 35
6	NF100809	2	Disk	-
7	RE280266	1	Link	-
8	R161383	1	Knob	-
9	R259896	1	Washer	-
10	K2172R	1	Compression Spring	-
11	24M7040	2	Washer	11 X 20 X 2 mm
12	19M2874	1	Cap Screw	M10 X 70
13	14M7517	1	Lock Nut	M10
14	NF100785	1	Link	-
15	24M7096	2	Washer	10.500 X 18 X 1.600 mm
16	11M7009	2	Cotter Pin	2 X 16 mm
17	RE280263	1	Lever	-
18	NF100781	2	Bushing	-
19	24M7047	1	Washer	13 X 24 X 2.500 mm
20	34M7102	2	Spring Pin	5 X 26 mm
21	R137738	1	Knob	-
22	RE280268	1	Control Lever	-
23	SU35154	1	Bolt	-
24	SJ22448	1	Cable	(Accelerate Control Assembly)
25	L80052	1	Yoke	-
26	45M7080	1	Spring Locking Pin	-
27	NF100672	1	Grommet	-
28	M136018	1	Label	(Throttle)
