Открытый узел

Hydraulic Oil Lines, Chassis, PTE

Hydraulic Oil Lines, Chassis, PTE

Hydraulic Oil Lines, Chassis, PTE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

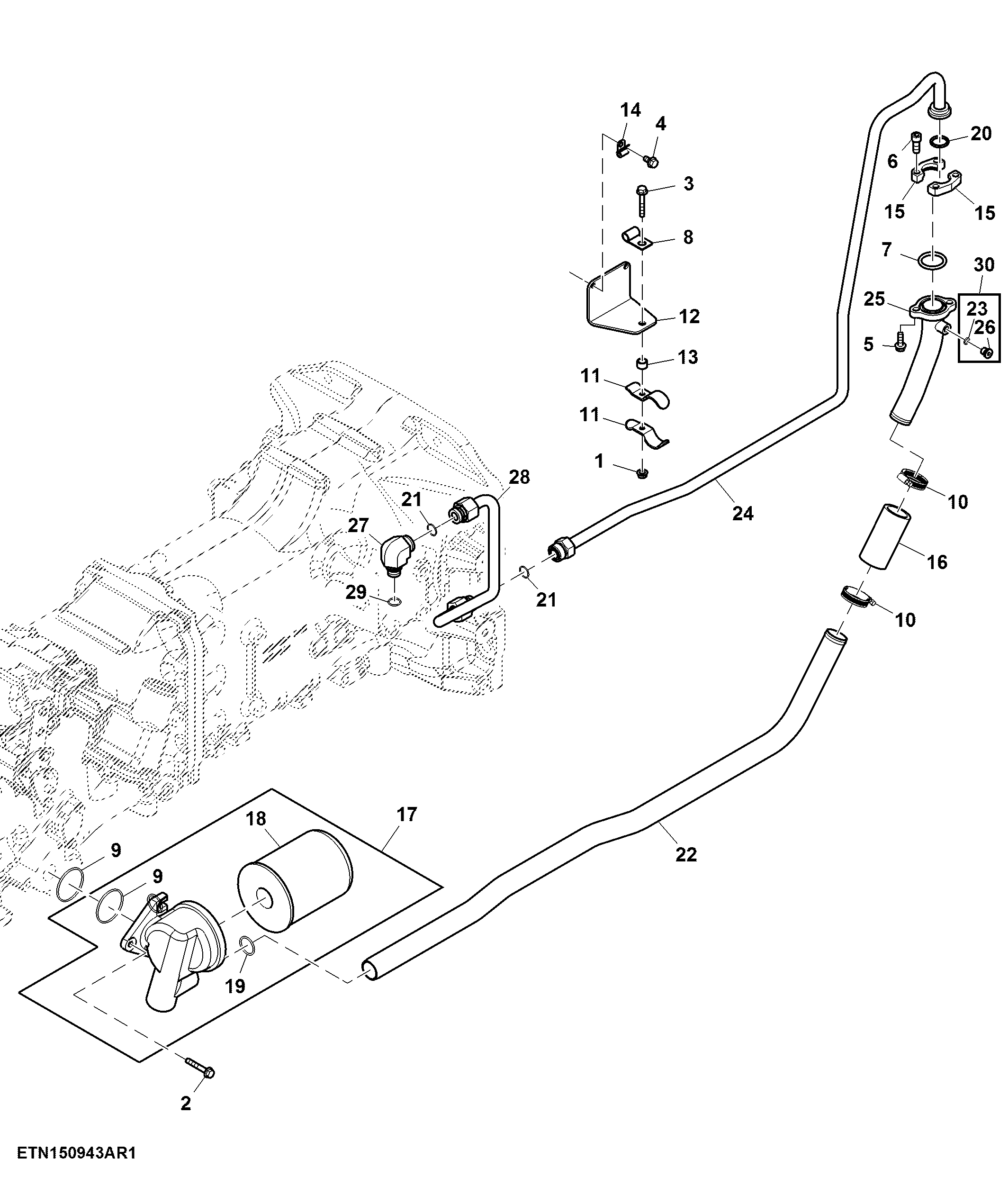

Hydraulic Oil Lines, Chassis, PTE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	1	Flange Nut	M8
2	19M7785	3	Screw	M10 X 25
3	19M7800	1	Screw	M8 X 50
4	19M7865	2	Screw	M8 X 16
5	19M7867	2	Screw	M8 X 25
6	19M8533	4	Screw	M10 X 25
7	A4540R	1	O-Ring	-
8	AH107416	1	Clip	-
9	F1870R	2	O-Ring	-
10	NF100990	2	Hose Clamp	-
11	NF101411	2	Half Clamp	-
12	R277990	1	Bracket	Hydraulic Chassis Lines
13	R279049	1	Bushing	-
14	R284782	1	Clip	-
15	R29424	2	Flange Fitting	-
16	RE277968	1	Hose	LGTH = 100 mm, Hydraulic Pump Suction
17	RE72823	1	Filter Head	Hydraulic Oil
18	RE45864	1	Oil Filter	-
19	R176683	1	Packing	-
20	T59014	1	O-Ring	-
21	T77858	2	O-Ring	-
22	SJ21021	1	Oil Line	Filter to Hydraulic Pump
23	51M7040	1	O-Ring	9.300 X 2.200 mm
24	SJ21172	1	Oil Line	RCV Supply Oil, Front
25	SJ20912	1	Oil Line	Hydraulic Pump Inlet
26	64M1016	1	Drain Plug	-
27	38H5066	1	Elbow Fitting	-
28	SJ25126	1	Oil Line	RCV Port, Rear
29	51M7045	1	O-Ring	19.300 X 2.200 mm
30	64M5016	1	Drain Plug	-
