Открытый узел

Hood Assembly, IOOS

Hood Assembly, IOOS

Hood Assembly, IOOS

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

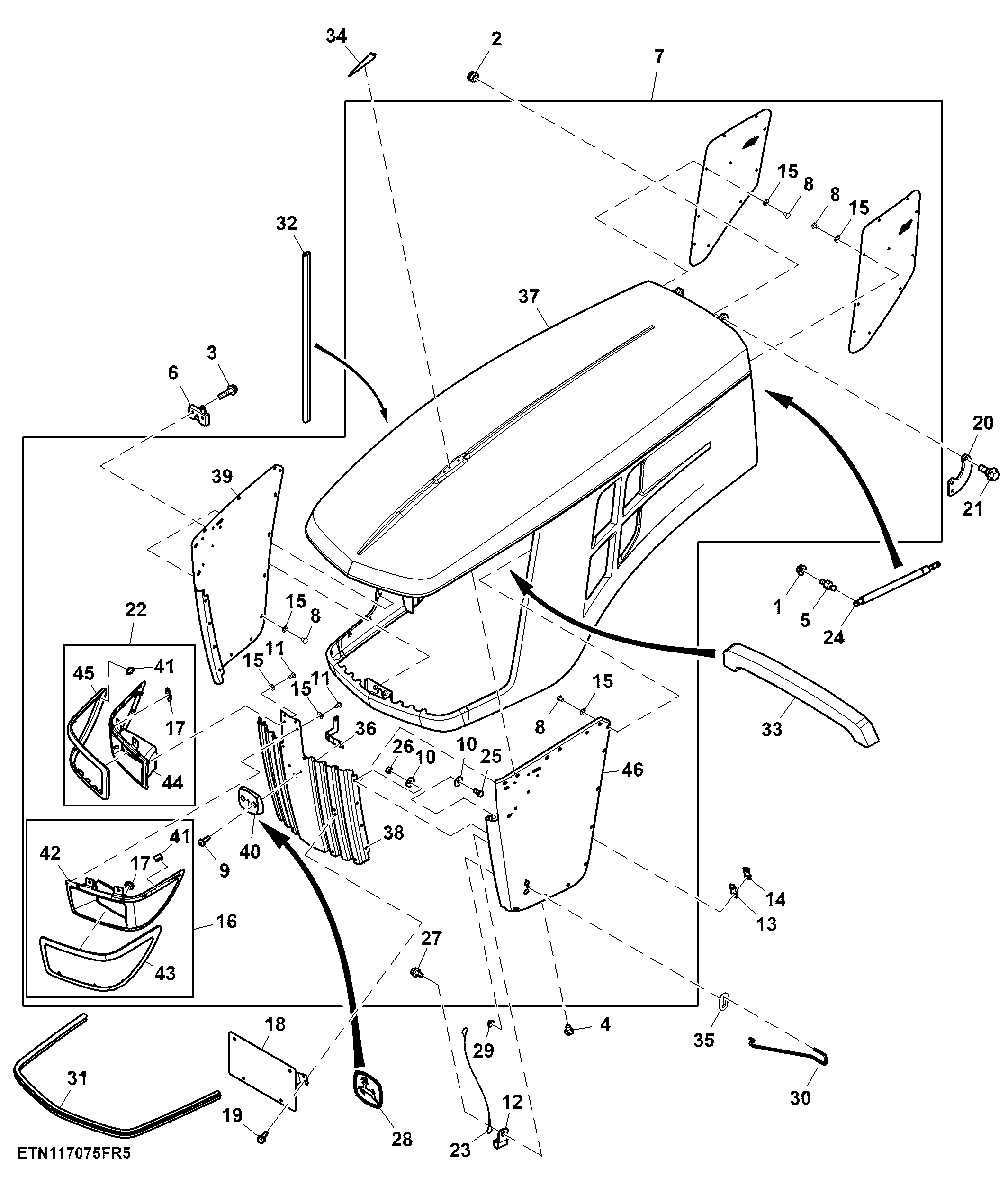

Hood Assembly, IOOS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	2	Flange Nut	M8
2	14M7517	2	Lock Nut	M10
3	19M7868	2	Screw	M8 X 30
4	37M7237	2	Screw	-
5	L78979	2	Ball Stud	-
6	RE206779	1	Latch	-
7	SJ24656	1	Hood	SUB FOR SJ20506
8	16M7110	47	Rivet	5 mm
9	19M8649	2	Screw	M6 X 20
10	24M7139	16	Washer	6.400 X 18 X 1.600 mm
11	37M7255	18	Screw	-
12	SU21019	1	Clamp	-
13	SU41937	2	Isolator	LGTH = 40 mm
14	SJ328349	2	Plate	-
15	24M7054	65	Washer	6.400 X 12 X 1.600 mm
16	SJ20875	1	Bezel	LH
17	R115857	8	Push Nut	-
18	SJ23468	1	Support	License Plate
19	19M7775	4	Screw	M6 X 16
20	SU40059	2	Bracket	-
21	SU40547	2	Bolt	-
22	SJ20876	1	Bezel	RH
23	SU40058	1	Cable	LGTH = 733 mm
24	SJ31434	2	Gas Operated Cylinder	SUB FOR SJ22972
25	19M7923	8	Cap Screw	M6 X 12
26	14M7272	8	Nut	M6
27	19M7774	1	Screw	M6 X 12
28	JD5879	1	Label	Leaping Deer Trademark
29	R211071	1	Nut	-
30	SU30523	1	Rod	-
31	SU30534	1	Isolator	LGTH = 1244 mm
32	SU30699	2	Isolator	LGTH = 650 mm
33	SU46353	1	Seal	SUB FOR SU36690
34	SU36740	1	Marker	-
35	SU40759	1	Guide	-
36	SJ24649	1	Support	-
37	SJ24652	1	Hood	-
38	SU36471	1	Grille	-
39	SU36480	1	Grille	RH
40	SU37088	1	Medallion	-
41	SU31776	2	Clip	-
42	SU36466	1	Bezel	LH
43	SU36889	1	Bezel	LH
44	SU36467	1	Bezel	RH
45	SU36890	1	Bezel	RH
46	SU57505	1	Grille	LH
