Открытый узел

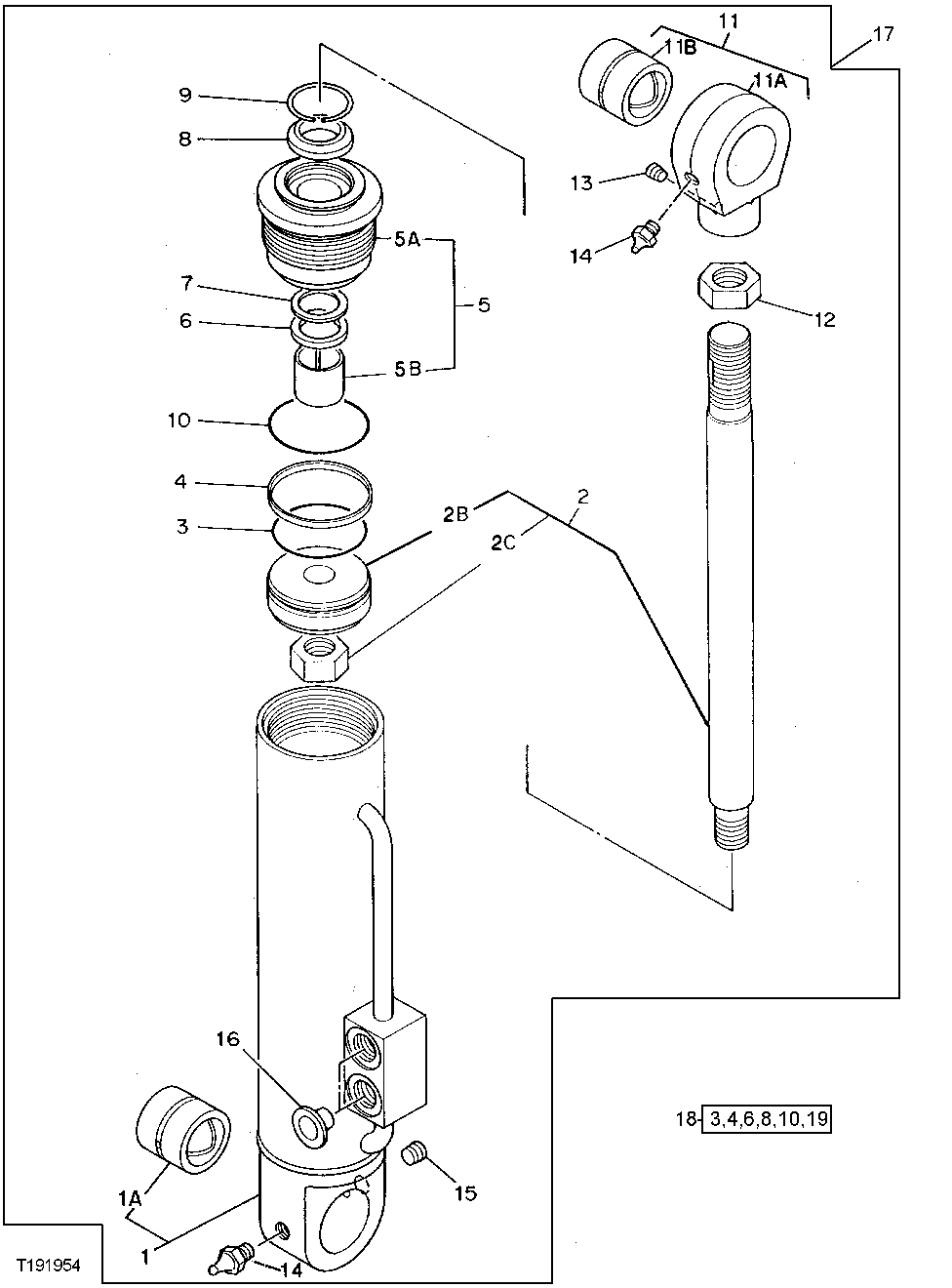

STEERING CYLINDER (LEFT)

STEERING CYLINDER (LEFT)

STEERING CYLINDER (LEFT)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

STEERING CYLINDER (LEFT)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	( AT127394 NO LONGER AVAILABLE)
2	0361302	1	Rod	(SUB FOR AT127388)
3	AT264364	1	O-Ring	(SUB FOR TH104972, 965968)
4	AT264365	1	Seal	(SUB FOR TH104973, 0267207)
5	0361304	1	Guide	(SUB FOR AT127390)
6	AT264366	1	SEAL	(SUB FOR TH104975, 0154412)
7	-	1	Part 12	(SUB AT264422, THIS APPLICATION)
8	AT264367	1	SEAL	(SUB FOR TH104976, 0267209)
9	0267210	1	SNAP RING	(SUB FOR TH104977)
10	CH17260	1	Packing	-
11	0326306	1	End	(SUB FOR AT127297)
12	14M7309	1	Nut	M24, (SUB FOR AT127392 OR 0361306)
13	22M7080	1	Set Screw	M8 X 8, (SUB FOR AT127298)
14	TH100074	2	Lubrication Fitting	-
15	94-2010	1	Fitting Plug	(SUB FOR AT127393 ) (SUB FOR TH100689)
16	-	2	Part 23	(SUB AT127634)
17	4214179	1	Cylinder	(SUB FOR AT127634)LEFT
18	AT264422	1	Seal Kit	(SUB FOR AT127696)
19	AT264226	1	Back-Up Ring	(NOT ILLUSTRATED)
1A	0267202	1	BUSHING	(SUB FOR TH104967)
2B	0267205	1	PISTON	(SUB FOR TH104970)
2C	14M7447	1	Nut	M18
5A	-	1	Part 9	(SUB AT127390)
5B	-	1	Part 10	(SUB AT127390)
11A	-	1	Part 17	-
11B	0267202	1	BUSHING	(SUB FOR TH104967)
