Открытый узел

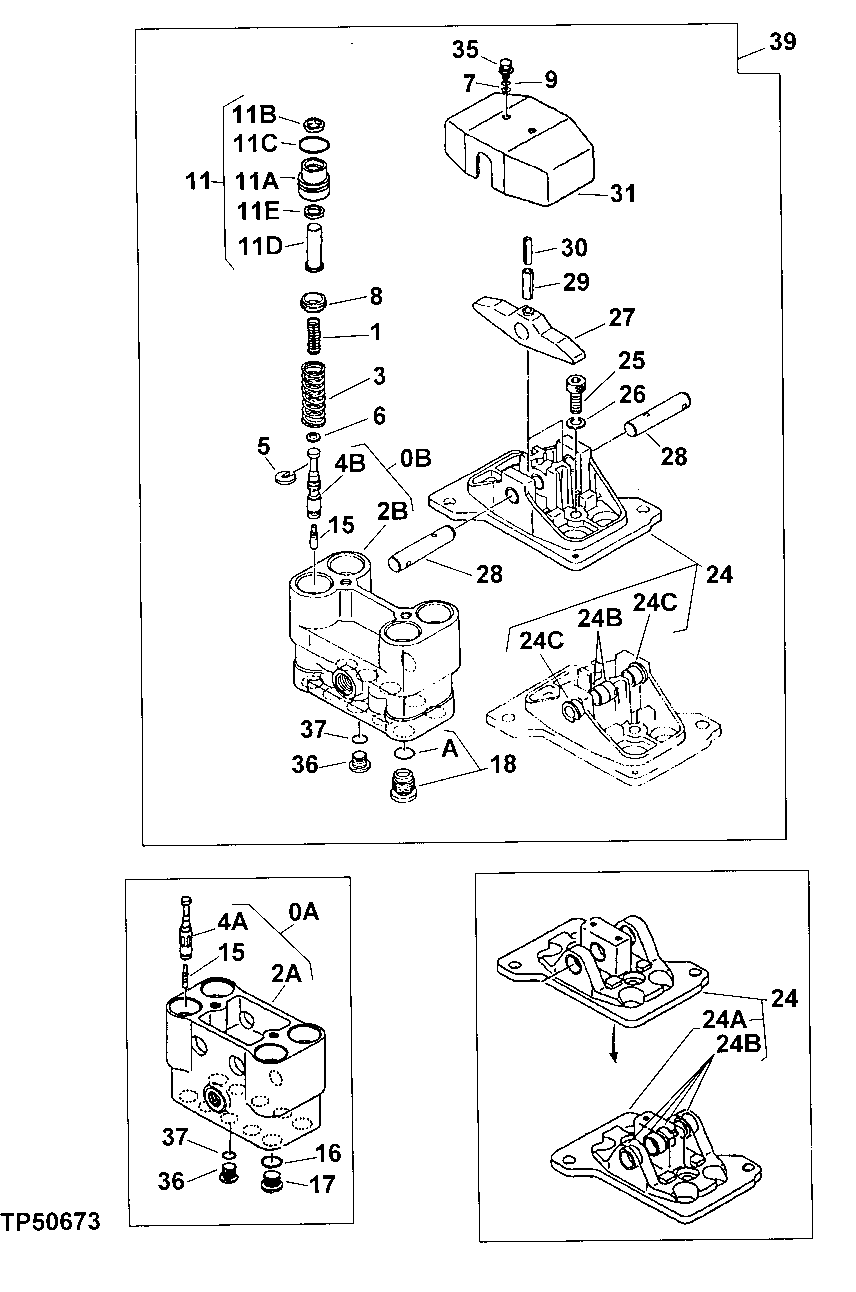

PROPEL AND STABILIZER PILOT VALVE

PROPEL AND STABILIZER PILOT VALVE

PROPEL AND STABILIZER PILOT VALVE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

PROPEL AND STABILIZER PILOT VALVE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	4203421	4	Spring	(SUB FOR TH109235)
3	4203413	4	Compression Spring	(SUB FOR TH109236)
5	4177777	4	Spacer	(SUB FOR TH109216)
6	4173208	20	Shim	(SUB FOR TH109217)0.1 MM
7	12M7006	2	Lock Washer	6 mm
8	4203412	4	Guide	(SUB FOR TH109237)
9	24M7054	2	Washer	6.400 X 12 X 1.600 mm
11	9089355	4	Plunger	(SUB FOR TH111959 ) (SUB FOR AT128176)
15	4184929	4	Piston	(SUB FOR TH109228)
16	CH10569	4	Packing	-
17	4185057	4	Drain Plug	(SUB FOR TH109241)
18	9111583	4	FITTING PLUG	(SUB FOR AT134350)
24	9085785	1	HOLDER	(SUB FOR TH111961)
25	19M8440	2	Screw	M10 X 25
26	12M7066	2	Lock Washer	10 mm
27	3035803	2	Cam	(SUB FOR TH109243)
28	4190983	2	Pin Fastener	(SUB FOR TH109244)
29	34M7225	2	Spring Pin	8 X 28 mm, (SUB FOR TH109245 ) (SUB FOR 34M6402)
30	4213419	2	Spring Pin	4.750 X 28 mm (3/16" X 1.102"), (SUB FOR TH111654)
31	2022964	1	Cover	(SUB FOR TH109246)
35	19M8425	2	Cap Screw	M6 X 16, (SUB FOR 4181729, ALONG WITH 12M7006, AND 24M7054)
35	19M7923	2	Cap Screw	M6 X 12, (SUB FOR AT133603 ) (ALSO ORDER 12M7006 AND 24M7054)
36	4208977	2	Drain Plug	(SUB FOR TH111351)
37	CH11561	2	Packing	(SUB FOR TH109247)
39	9073404	1	Hyd Actuated Control Valve	(SUB FOR TH108383 ) (SUB FOR AT128307)
0A	-	1	Part 1	(SUB AT128307)( TH109234 NO LONGER AVAILABLE)
0B	-	1	Part 2	(SUB AT128307)
2A	-	1	Part 4	-
2B	-	1	Part 5	-
4A	-	4	Part 7	-
4B	-	4	Part 8	-
11A	-	1	Part 15	(SUB AT128176)
11B	4240150	1	Seal	(SUB FOR TH111960)
11C	U46166	1	O-Ring	24.400 X 3.100 mm (0.961" X 0.122")
11D	-	1	Part 18	(SUB AT128176)
11E	4240151	1	Seal	(SUB FOR TH109224)
18A	CH10570	1	O-Ring	-
24A	-	1	Part 26	(SUB TH111961)( TH111962 NO LONGER AVAILABLE)
24B	4238834	4	Bushing	(SUB FOR TH111963)
24B	4238834	2	Bushing	(SUB FOR TH111963)
24C	4274716	2	Bushing	(SUB FOR AT154947)
